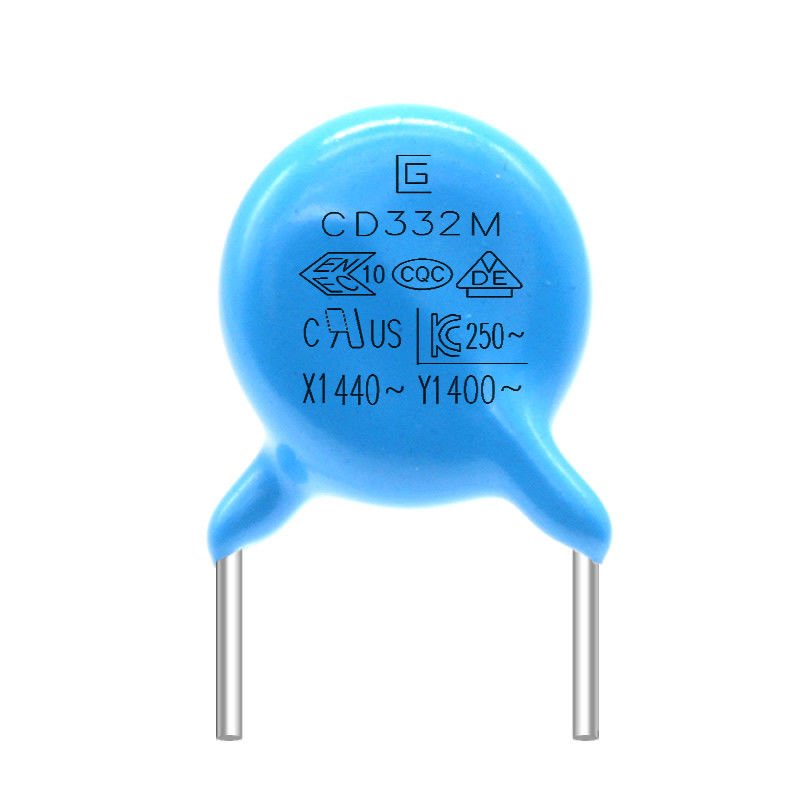

Η υψηλή σταθερότητα 332M υψηλής συχνότητας απώλεια πυκνωτών ασφάλειας 400VAC Y1 είναι μικρή
Χαρακτηριστικά γνωρίσματα και εφαρμογές:
Είναι ντυμένο με τη φλόγα - εποξική ρητίνη καθυστερούντω, που προσαρμόζεται στα πρότυπα UL94V-0
Οι κεραμικοί πυκνωτές δίσκων σχεδιάζονται συγκεκριμένα για τις εφαρμογές εναλλασσόμενου ρεύματος και καλύπτουν τις απαιτήσεις ασφάλειας των διάφορων αντιπροσωπειών ασφαλειών προτύπου
Οι πυκνωτές τύπων DCF είναι ιδανικοί για τη χρησιμοποίηση στην ηλεκτρομαγνητικές καταστολή παρέμβασης και τη σύνδεση στους κεντρικούς αγωγούς ανεφοδιασμού, παράκαμψη γραμμών, σύζευξη κεραιών, πέρα από την εφαρμογή γραμμών και διπλός-προστασίας
Πλεονεκτήματα
1. Έχουμε όλα τα πρότυπα του υλικού, σας κερδίζουμε χρόνο οχυρό και συστήνουμε τα υλικά για σας εάν χρειάζεστε.
2. Με τα ίδια ποιοτικά προϊόντα, μπορούμε να σας δώσουμε καλύτερα τα priceInquiries στη μεταπώληση, θα παράσχουμε την καλή υπηρεσία, τέτοιες θέση προϊόντων asupdate, τεχνική υποστήριξη κ.λπ. (24 ώρες on-line)
3. Έχουμε πολλά αποθέματα, και ο χρόνος παράδοσης είναι συνήθως σύντομος.
Υπάρχουν μερικά μεταβλητά στοιχεία στο κύκλωμα, όπως τα πηνία, οι πυκνωτές, κ.λπ. Αυτά τα μεταβλητά στοιχεία μπορούν γενικά μόνο να επιφέρουν ή να μειώσουν τη σχετική αλλαγή (ή τη μείωση) της ημιτονοειδούς ποσότητας αντίστοιχης συχνότητάς του. Παραδείγματος χάριν, όταν ανοίγεται ο διακόπτης, το εναλλασσόμενο ρεύμα θα αλλάξει επανειλημμένα μεταξύ Y1 και Y2, και ο ηλεκτρομαγνητικός τομέας που παράγεται αυτή τη στιγμή (ένα μαγνητικό πεδίο παρόμοιο με το φως που εκπέμπεται από την πηγή φωτός) θα παραγάγει φυσικά μια δύναμη μεταξύ των καλωδίων
Y1 πυκνωτής .pdf ασφάλειας
|
ΣΤΟΙΧΕΙΟ
|
ΠΡΟΔΙΑΓΡΑΦΗ
|
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ
|
|
Temp ανακύκλωση
|
Εμφάνιση
|
Καμία χαρακτηρισμένη ατέλεια
|
Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους.
προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση.
Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.
| (STEP) |
1 |
2 |
3 |
4 |
| (TEMP.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (ΧΡΟΝΟΣ) |
30±3min. |
3min. ανώτατος |
30±3min. |
3min. ανώτατος |
|
|
Ικανότητα
Αλλαγή
|
Β: ±10% ανώτατο
Ε: ±20% ανώτατο
Φ: ±30% ανώτατο
|
|
D.F.
|
Β, Ε: 5.0% ανώτατος
Φ: 7.0% ανώτατος
|
|
I.R.
|
1000MΩ λ. |
|
Υγρασία
(Κάτω από
Σταθερός
Κράτος)
|
Εμφάνιση
|
Κανένα που χαρακτηρίζεται
ατέλεια
|
Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH.
προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση.
Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.
|
|
Ικανότητα
Αλλαγή
|
Β: ±10% ανώτατο
Ε: ±20% ανώτατο
Φ: ±30% ανώτατο
|
|
D.F.
|
Β, Ε: 5.0% ανώτατος
Φ: 7.0% ανώτατος
|
|
I.R.
|
1500MΩ λ. |
|
Διηλεκτρικός
Δύναμη
|
Ανά στοιχείο 8
|
|
Δοκιμή ζωής
|
Εμφάνιση
|
Κανένα που χαρακτηρίζεται
ατέλεια
|
Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃.
Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις.
Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.
|
|
Ικανότητα
Αλλαγή
|
Β: ±10% ανώτατο
Ε: ±20% ανώτατο
Φ: ±30% ανώτατο
|
|
D.F.
|
Β, Ε: 5.0% ανώτατος
Φ: 7.0% ανώτατος
|
|
I.R.
|
1500MΩ λ. |
Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους
| Προϊόν και κώδικας μεγέθους |
Εκτιμημένη τάση εναλλασσόμενου ρεύματος |
Χαρακτηριστικό θερμοκρασίας |
Εκτιμημένη ικανότητα |
Ανοχή της ικανότητας |
Μέγεθος (χιλ.) |
| D.max |
T.max |
P±0.8 |
d±0.05 |
| Q065B□100K□□ |
400Vac |
(β)
Y5P
±10
|
10pF |
Κ
±10%
|
6.5 |
4.5 |
10 |
0,55 |
| Q065B□150K□□ |
15pF |
6.5 |
4.5 |
10 |
0,55 |
| Q070B□220K□□ |
22pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□330K□□ |
33pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□470K□□ |
47pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□560K□□ |
56pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□620K□□ |
62pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□820K□□ |
82pF |
7.0 |
4.5 |
10 |
0,55 |
| Q065B□101K□□ |
100pF |
6.5 |
4.5 |
10 |
0,55 |
| Q065B□221K□□ |
220pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075B□331K□□ |
330pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085B□471K□□ |
470pF |
8.5 |
4.5 |
10 |
0,6 |
| Q085B□561K□□ |
560pF |
8.5 |
4.5 |
10 |
0,6 |
| Q095B□681K□□ |
680pF |
9.5 |
4.5 |
10 |
0,6 |
| Q110B□821K□□ |
820pF |
11.0 |
4.5 |
10 |
0,6 |
| Q115B□102K□□ |
1000pF |
11.5 |
4.5 |
10 |
0,6 |
| Q065E□471K□□ |
(ε)
Y5U
+22%
-56%
|
470pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075E□561K□□ |
560pF |
7.5 |
4.5 |
10 |
0,6 |
| Q075E□681K□□ |
680pF |
7.5 |
4.5 |
10 |
0,6 |
| Q075E□821K□□ |
820pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085E□102K□□ |
1000pF |
8.5 |
4.5 |
10 |
0,65 |
| Q095E□152M□□ |
1500pF |
Μ
±20%
|
9.5 |
4.5 |
10 |
0,65 |
| Q105E□222M□□ |
2200pF |
10.5 |
4.5 |
10 |
0,65 |
| Q115E□332M□□ |
3300pF |
11.5 |
4.5 |
10 |
0,65 |
| Q065F□102M□□ |
(f)
Y5V
+22%
-82%
|
1000pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075F□152M□□ |
1500pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085F□222M□□ |
2200pF |
8.5 |
4.5 |
10 |
0,6 |
| Q100F□332M□□ |
3300pF |
10.0 |
4.5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□472M□□ |
4700pF |
11.5 |
4.5 |
10 |
0,65 |
Μέθοδος προδιαγραφών και δοκιμής
|
ΣΤΟΙΧΕΙΟ
|
ΠΡΟΔΙΑΓΡΑΦΗ
|
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ
|
|
Temp αποθήκευσης. Σειρά
|
-40℃~+125℃ |
|
|
Λειτουργούντα Temp. Σειρά
|
-25℃~+125℃ |
|
|
Εμφάνιση και
Διάσταση
|
Η εμφάνιση έχει
καμία χαρακτηρισμένη ατέλεια.
Οι διαστάσεις θα είναι μέσα στη διευκρινισμένη ανοχή.
|
Την εμφάνιση προσέχουν στη θέα
Η διάσταση μετριέται από τον παχυμετρικό διαβήτη
|
|
Σημάδι
|
Πρέπει να διακριθείτε εύκολα.
|
Προσέχεται στη θέα
|
|
Ικανότητα
|
Μέσα διευκρινισμένος
ανοχή
|
Temp. 20±2℃
Εντάσεις 1.0±0.2Vrms
Freq. 1±0.1KHz
|
|
Παράγοντας διασκεδασμού
|
Β, Ε: 2.5% ανώτατος
Φ: 3.5% ανώτατος
|
Ίδιος όρος με την ικανότητα
|
|
Αντίσταση μόνωσης
|
10,000MΩ
10,000MΩmin
|
Η αντίσταση μόνωσης θα μετρηθεί με 500±50V.DC μέσα σε 60±5 SEC της χρέωσης.
|
|
Διηλεκτρική δύναμη
|
Μεταξύ
Καλώδια μολύβδου
|
Καμία αποτυχία.
|
Εφαρμόστε μια τάση 4.0KVAC για 1 λεπτό μεταξύ των καλωδίων μολύβδου.
(Δαπάνη/απαλλαγή current≤50mA) (Y2: 2.6KVAC)
|
|
Σώμα
Μόνωση
|
Καμία αποτυχία.
|
Τα τερματικά του πυκνωτή θα είναι
![]() συνδεμένος. Ένα φύλλο αλουμινίου μετάλλων θα τυλιχτεί πολύ γύρω από το σώμα του πυκνωτή στην απόσταση περίπου 3 - 4 χιλ. από κάθε τερματικό. Μια τάση 4.0KVAC εφαρμόζεται μεταξύ των καλωδίων μολύβδου πυκνωτών και του φύλλου αλουμινίου μετάλλων. (Y2: 2.6KVAC)
(Ρεύμα ≤50mA δαπανών/απαλλαγής)
|
|
Θερμοκρασία
Χαρακτηριστικό
|
Β: - 10~+10%
Ε: - 56~+22%
Φ: - 80~+30%
|
Η ικανότητα θα μετρηθεί σε κάθε βήμα όπως επόμενη.
Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 85±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από τις αρχικές μετρήσεις.
| (Βήμα) |
① |
② |
③ |
④ |
⑤ |
| (Temp.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
Διαδικασία παραγωγής
1. Συσκευασία στο σωλήνα/το εξέλικτρο/την κομμένη ταινία/τον όγκο, περικάλυμμα φυσαλίδων, κιβώτιο, χαρτοκιβώτιο
2. Η αρχική συσκευασία κατασκευαστών, η έξω συσκευασία θα είναι σε έναν όρο φρεατίων με το κατάλληλο μέγεθος για να κερδίσει έξοδα αποστολής
3. Δείγμα με αυθημερόν ή την παράδοση επόμενης μέρας, μαζική διαταγή μέσα σε 3-7 ημέρες, αλλά depens στην ακριβή ποσότητα
4. Ο απολογισμός ναυτιλίας πελατών είναι διαθέσιμος
5. Εάν η δηλωμένη αξία για τον εκτελωνισμό απαιτείται, παρακαλώ μας πέστε πρίν στέλνει
6. Καταχωρημένο πακέτο, DHL, Fedex, UPS, ARAMEX, EMS, αέρας που στέλνει, ναυτιλία θάλασσας ή άλλες.
