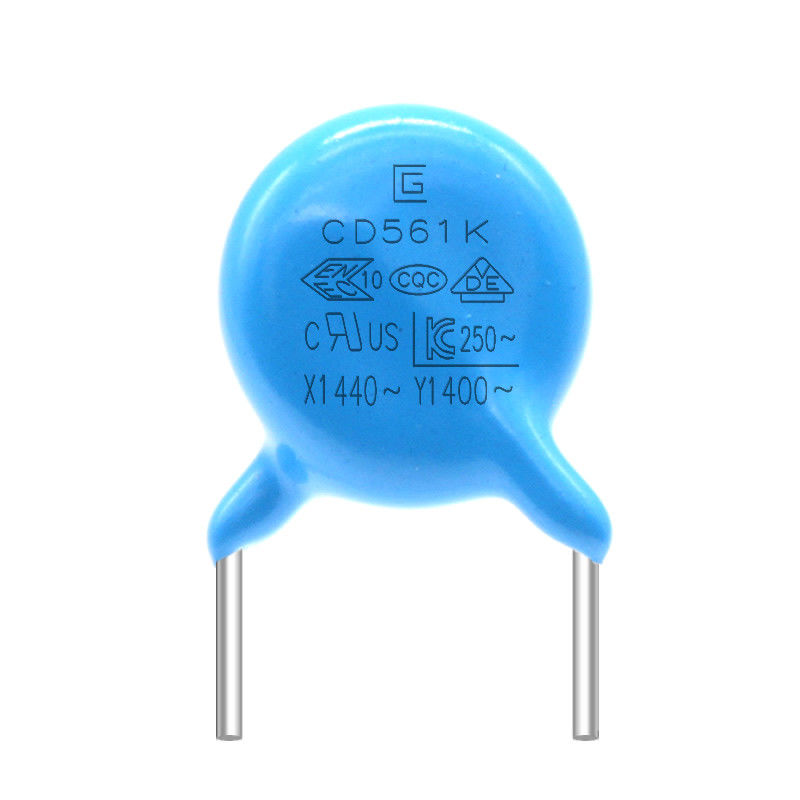

Χαμηλό μέγεθος συνήθειας πυκνωτών απώλειας 561K για τον εξοπλισμό γραφείων

Μεγάλες Εικόνας : Χαμηλό μέγεθος συνήθειας πυκνωτών απώλειας 561K για τον εξοπλισμό γραφείων

Λεπτομέρειες:

Τόπος καταγωγής:	Dongguan Κίνα
Μάρκα:	SG
Πιστοποίηση:	VDE，CQC
Αριθμό μοντέλου:	Y5P-561K-400VAC

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10000 Τεμάχια
Τιμή:	Discuss
Συσκευασία λεπτομέρειες:	μέγεθος:45cm31cm34cm,εσωτερικό κουτί:29,2cm21cm31,3cm,ένα χαρτοκιβώτιο μέσα σε δύο εσωτερικά κου
Χρόνος παράδοσης:	15-21 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	100000000 Τεμάχια

Επικοινωνία

Χαμηλό μέγεθος συνήθειας πυκνωτών απώλειας 561K για τον εξοπλισμό γραφείων

περιγραφή

Θερμοκρασία αποθήκευσης. Εύρος:	-40℃~+125℃	Θερμοκρασία λειτουργίας. Εύρος:	-25℃~+125℃
κύριο υλικό:	Κεραμικός	Χαρακτηριστικό γνώρισμα:	Ιδανικό για εφαρμογή σε όλη τη γραμμή
Προσαρμογή::	Ναι, παρέχετε δείγματα υπηρεσιών	Τύπος συσκευασίας:	Μέσω της τρύπας
Εφαρμογή:	εξοπλισμός γραφείου, ηλεκτρονικός, AC / Κινητήρας	Μέγεθος:	μέγεθος συνήθειας
Επισημαίνω:	Χαμηλός πυκνωτής απώλειας VDE , 561K πυκνωτής

Χαμηλοί πυκνωτές εναλλασσόμενου ρεύματος πυκνωτών ασφάλειας απώλειας 561K 400VAC Y1 που έχουν περάσει και συμμορφώθηκαν με την ασφάλεια

Ο πυκνωτής Y1 είναι ένας πυκνωτής ασφάλειας, και ένας τέτοιος πυκνωτής δεν θα προκαλέσει τη ηλεκτροπληξία αφότου αποτυγχάνει ο πυκνωτής, και δεν θα διακινδυνεψει την προσωπική ασφάλεια. Περιλαμβάνει δύο τύπους πυκνωτών Χ και πυκνωτών Υ. Χ οι πυκνωτές είναι πυκνωτές που συνδέονται μεταξύ των δύο γραμμών του ηλεκτροφόρου καλωδίου (λ-ν), και οι πυκνωτές ταινιών μετάλλων χρησιμοποιούνται γενικά Οι πυκνωτές Υ συνδέονται μεταξύ των δύο γραμμών του ηλεκτροφόρου καλωδίου και η επίγεια (LE, Β.Α.) ικανότητα, εμφανίζεται γενικά ανά τα ζευγάρια. Με βάση τον περιορισμό του ρεύματος διαρροής, η αξία του πυκνωτή Υ δεν πρέπει να είναι πάρα πολύ μεγάλη. Γενικά, ο πυκνωτής Χ είναι uF επίπεδο, και ο πυκνωτής Υ είναι nF επίπεδο. Ο πυκνωτής Χ καταστέλλει τη διαφορική παρέμβαση τρόπου, και ο πυκνωτής Υ καταστέλλει την κοινή παρέμβαση τρόπου.

Y1 πυκνωτής .pdf ασφάλειας

Χαρακτηριστικά γνωρίσματα:

Λειτουργούσα σειρά θερμοκρασίας: -25 έως +85 βαθμός celium.
Τάση εργασίας: Συνεχές ρεύμα 1, 2,3, 6,3, 10 και 15kV
Αντίσταση της τάσης: 1,5 φορές της τάσης 1kV εργασίας <>
Ικανότητα: μετρημένος στο βαθμό 20 +-2celium, με 5Vrms maximumClass Ι 1+-0.2MHz και κατηγορία ΙΙ 1+-0.2kHz
Ανοχή ικανότητας: J: +-5%, Κ: +-10%, Μ: +-20% και Ζ: +80%-20%
Παράγοντας διασκεδασμού (DF): ίδιος όρος με το capacitanceSL tgd <>
Αντίσταση μόνωσης (IR): με την εκτιμημένη δοκιμή 60 +-5secondsIR >= 10,000MQ τάσης 500V
Χαρακτηριστικό θερμοκρασίας: SLN3300, Y5P, Z5U, Z5V ΚΑΙ Y5R

Πλεονεκτήματα

1. Έχουμε όλα τα πρότυπα του υλικού, σας κερδίζουμε χρόνο ψάχνοντας το. Και συστήστε τα υλικά για σας εάν χρειάζεστε.
2. Με τα ίδια ποιοτικά προϊόντα, μπορούμε να σας δώσουμε καλύτερα την τιμή. Έρευνες στη μεταπώληση, θα παράσχουμε την καλή υπηρεσία, όπως η θέση προϊόντων αναπροσαρμογών, η τεχνική υποστήριξη κ.λπ. (24 ώρες on-line)
3. Έχουμε πολλά αποθέματα, και ο χρόνος παράδοσης είναι συνήθως σύντομος.

Σειρά εφαρμογής:

Μετατροπή συχνότητας
τμήμα συχνότητας και άλλο εναλλασσόμενο ρεύμα
μεγάλα κυκλώματα σφυγμού
ειδικά ακουστικά κυκλώματα διαιρετών συχνότητας με τις υψηλές απαιτήσεις πίστης

ΣΤΟΙΧΕΙΟ

ΠΡΟΔΙΑΓΡΑΦΗ

ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ

Temp ανακύκλωση

Εμφάνιση

Καμία χαρακτηρισμένη ατέλεια

Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους.

προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.

(STEP)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(ΧΡΟΝΟΣ)	30±3min.	3min. ανώτατος	30±3min.	3min. ανώτατος

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1000MΩ λ.

Υγρασία

(Κάτω από

Σταθερός

Κράτος)

Εμφάνιση

Κανένα που χαρακτηρίζεται

ατέλεια

Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH.

προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1500MΩ λ.

Διηλεκτρικός

Δύναμη

Ανά στοιχείο 8

Δοκιμή ζωής

Εμφάνιση

Κανένα που χαρακτηρίζεται

ατέλεια

Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃.

Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1500MΩ λ.

Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους

Προϊόν και κώδικας μεγέθους	Εκτιμημένη τάση εναλλασσόμενου ρεύματος	Χαρακτηριστικό θερμοκρασίας	Εκτιμημένη ικανότητα	Ανοχή της ικανότητας	Μέγεθος (χιλ.)
Προϊόν και κώδικας μεγέθους	Εκτιμημένη τάση εναλλασσόμενου ρεύματος	Χαρακτηριστικό θερμοκρασίας	Εκτιμημένη ικανότητα	Ανοχή της ικανότητας	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(β) Y5P ±10	10pF	Κ ±10%	6.5	4.5	10	0,55
Q065B□150K□□			15pF		6.5	4.5	10	0,55
Q070B□220K□□			22pF		7.0	4.5	10	0,55
Q070B□330K□□			33pF		7.0	4.5	10	0,55
Q070B□470K□□			47pF		7.0	4.5	10	0,55
Q070B□560K□□			56pF		7.0	4.5	10	0,55
Q070B□620K□□			62pF		7.0	4.5	10	0,55
Q070B□820K□□			82pF		7.0	4.5	10	0,55
Q065B□101K□□			100pF		6.5	4.5	10	0,55
Q065B□221K□□			220pF		6.5	4.5	10	0,55
Q075B□331K□□			330pF		7.5	4.5	10	0,6
Q085B□471K□□			470pF		8.5	4.5	10	0,6
Q085B□561K□□			560pF		8.5	4.5	10	0,6
Q095B□681K□□			680pF		9.5	4.5	10	0,6
Q110B□821K□□			820pF		11.0	4.5	10	0,6
Q115B□102K□□			1000pF		11.5	4.5	10	0,6
Q065E□471K□□		(ε) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□561K□□			560pF		7.5	4.5	10	0,6
Q075E□681K□□			680pF		7.5	4.5	10	0,6
Q075E□821K□□			820pF		7.5	4.5	10	0,6
Q085E□102K□□			1000pF		8.5	4.5	10	0,65
Q095E□152M□□			1500pF	Μ ±20%	9.5	4.5	10	0,65
Q105E□222M□□			2200pF		10.5	4.5	10	0,65
Q115E□332M□□			3300pF		11.5	4.5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□152M□□			1500pF		7.5	4.5	10	0,6
Q085F□222M□□			2200pF		8.5	4.5	10	0,6
Q100F□332M□□			3300pF		10.0	4.5	10	0,65
Q115F□472M□□			4700pF		11.5	4.5	10	0,65

Χαμηλό μέγεθος συνήθειας πυκνωτών απώλειας 561K για τον εξοπλισμό γραφείων 0
Μέθοδος προδιαγραφών και δοκιμής

ΣΤΟΙΧΕΙΟ

ΠΡΟΔΙΑΓΡΑΦΗ

ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ

Temp αποθήκευσης. Σειρά

-40℃~+125℃

Λειτουργούντα Temp. Σειρά

-25℃~+125℃

Εμφάνιση και
Διάσταση

Η εμφάνιση έχει
καμία χαρακτηρισμένη ατέλεια.
Οι διαστάσεις θα είναι μέσα στη διευκρινισμένη ανοχή.

Την εμφάνιση προσέχουν στη θέα
Η διάσταση μετριέται από τον παχυμετρικό διαβήτη

Σημάδι

Πρέπει να διακριθείτε εύκολα.

Προσέχεται στη θέα

Ικανότητα

Μέσα διευκρινισμένος
ανοχή

Temp. 20±2℃
Εντάσεις 1.0±0.2Vrms
Freq. 1±0.1KHz

Παράγοντας διασκεδασμού

Β, Ε: 2.5% ανώτατος
Φ: 3.5% ανώτατος

Ίδιος όρος με την ικανότητα

Αντίσταση μόνωσης

10,000MΩ
10,000MΩmin

Η αντίσταση μόνωσης θα μετρηθεί με 500±50V.DC μέσα σε 60±5 SEC της χρέωσης.

Διηλεκτρική δύναμη

Μεταξύ
Καλώδια μολύβδου

Καμία αποτυχία.

Εφαρμόστε μια τάση 4.0KVAC για 1 λεπτό μεταξύ των καλωδίων μολύβδου.
(Δαπάνη/απαλλαγή current≤50mA) (Y2: 2.6KVAC)

Σώμα
Μόνωση

Καμία αποτυχία.

Τα τερματικά του πυκνωτή θα είναι
συνδεμένος. Ένα φύλλο αλουμινίου μετάλλων θα τυλιχτεί πολύ γύρω από το σώμα του πυκνωτή στην απόσταση περίπου 3 - 4 χιλ. από κάθε τερματικό. Μια τάση 4.0KVAC εφαρμόζεται μεταξύ των καλωδίων μολύβδου πυκνωτών και του φύλλου αλουμινίου μετάλλων. (Y2: 2.6KVAC)
(Ρεύμα ≤50mA δαπανών/απαλλαγής)

Θερμοκρασία
Χαρακτηριστικό

Β: - 10~+10%
Ε: - 56~+22%
Φ: - 80~+30%

Η ικανότητα θα μετρηθεί σε κάθε βήμα όπως επόμενη.
Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 85±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από τις αρχικές μετρήσεις.

(Βήμα)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Χαμηλό μέγεθος συνήθειας πυκνωτών απώλειας 561K για τον εξοπλισμό γραφείων 1
