Λεπτομέρειες:
|
| Χαρακτηριστικά: | Άριστα χαρακτηριστικά συχνότητας και θερμοκρασίας | Χωρητικότητα:: | 1.2uf |
|---|---|---|---|
| Μετρημένη ηλεκτρική τάση:: | 250-310V | Υλικό: | Μεμβράνη επιμεταλλωμένου πολυπροπυλενίου |
| Εφαρμογή: | Γενικός σκοπός | λέξη κλειδί: | X2 Πυκνωτής Ασφαλείας |
| Επισημαίνω: | Πυκνωτής ασφάλειας 125VAC X2,X2 πυκνωτής 1,8 ασφάλειας Uf |
||

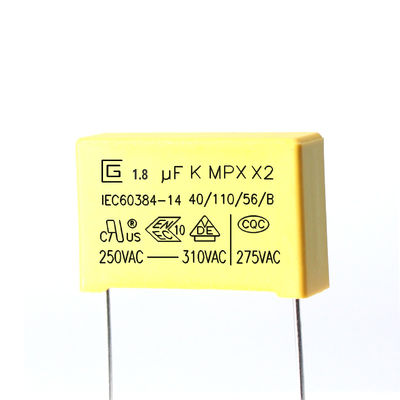

Μεμβράνη επιμεταλλωμένου πολυπροπυλενίου 1.8uf 185K 125VAC X2 Καλές ιδιότητες ασφάλειας σε υγρό περιβάλλον
Ο ρόλος του πυκνωτή X2
1. Φόρτιση, μετά τη φόρτιση, θα δημιουργηθεί ένα ηλεκτρικό πεδίο μεταξύ των δύο πλακών του πυκνωτή και η διαδικασία φόρτισης είναι η αποθήκευση της ηλεκτρικής ενέργειας που λαμβάνεται από την παροχή ρεύματος στον πυκνωτή.
2. Εκφόρτιση, η διαδικασία που κάνει τον φορτισμένο πυκνωτή να χάσει το φορτίο του και να απελευθερώσει το φορτίο και την ηλεκτρική ενέργεια ονομάζεται εκφόρτιση.
3. Η συσκευή αποθήκευσης ενέργειας που παρέχει ενέργεια για τοπικές συσκευές μπορεί να κάνει την έξοδο του ρυθμιστή τάσης ομοιόμορφη και να μειώσει τη ζήτηση φορτίου.
4. Ικανοποιήστε την αλλαγή του ρεύματος του κυκλώματος κίνησης, αποφύγετε τις παρεμβολές αμοιβαίας ζεύξης και μειώστε περαιτέρω την αντίσταση παρεμβολής υψηλής συχνότητας μεταξύ του τροφοδοτικού και της γείωσης αναφοράς στο κύκλωμα.
X2 Safety Capacitor.pdf
Βαθμολόγηση
1. Λογότυπο CIGU:
2. Χωρητικότητα: (104K ,0,1μF)
3. Ανοχή χωρητικότητας:(K)±10%
4. Ονομαστική τάση: 250.275.300.305.310 VAC 5. Κατηγορία προϊόντος: X2
6. Τύπος προϊόντος: MPX
7. Κλιματική Κατηγορία: 40/110/56
8. Κατηγορία Παθητικής Αναφλεξιμότητας:B
9. Σήμα εγκρίσεων Κίνας: CQC
10. Σήμα εγκρίσεων Γερμανίας:VDE
11. Σήμα εγκρίσεων ENEC:ENEC
12. Αμερικανικό σήμα εγκρίσεων:CUL
13. Πρότυπο έγκρισης:IEC60384-14
ΟΧΙ. | Κύρια Υλικά | Προσδιορισμός | Παρατήρηση |
1 | Μεμβράνη επιμεταλλωμένου πολυπροπυλενίου | MPPZAH ή MPPA (5~12μm) | --- |
2 | Γραμμή Zn,Sn | Zn ή Zn και κράμα Sn | --- |
3 | Τερματικό | Cu (σύρμα χαλκού) (Φ0,55 ή 0,75mm) | ±0,05 χλστ |
4 | Σφραγισμένο Υλικό | Εποξική ρητίνη | UL94-V0 |
5 | Πλαστική θήκη | PBT | UL94-V0 |
Χαρακτηριστικά
1. Αυτό έχει σχεδιαστεί ειδικά για εφαρμογές σε σειρά με το κύριο 100Vac-240Vac, δηλαδή χωρητικό διαχωριστικό, για παράδειγμα, μετρητή ενέργειας, οδηγό LED κ.λπ.
2.Μεταλλοποιημένο φιλμ πολυπροπυλενίου
3. Καλές ιδιότητες αυτοθεραπείας, που αντέχουν στην καταπόνηση της τάσης υπέρτασης
4.Μεγάλη σταθερότητα της χωρητικότητας
5. Καλές ιδιότητες σε υγρό περιβάλλον
6.Εξαιρετικές ενεργητικές και παθητικές ικανότητες αντοχής στη φλόγα
Κατασκευές και κύρια υλικά προϊόντων
Προδιαγραφές (IEC 60384-14)
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Χωρητικότητα | Εντός της καθορισμένης ανοχής | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Συντελεστής διάχυσης | 0,001 (0,1%) Μέγ. | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Απόδειξη τάσης | Δεν θα υπάρχει καμία ανωμαλία | Μεταξύ των ακροδεκτών 4,3UR (Vdc) Δοκιμή 60 δευτερολέπτων. |
| Μεταξύ τερματικού και περιβλήματος UR×200％+1500Vac, 60sec. | ||
| Αντοχή μόνωσης | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60sec / 25℃ |
| Ανθεκτικότητα τερματισμών | Χωρίς θραύση καλωδίου και καμία ζημιά στον πυκνωτή | Τεντωμένη δύναμη Τερματικού Φορτίου : 1,0 Kg |
Αντοχή κάμψης Δύναμης Τερματικού Φορτίου : 0,5 Kg | ||
| Αντοχή στη θερμότητα συγκόλλησης | (1) Εμφάνιση: Χωρίς ορατή ζημιά | Θερμοκρασία συγκόλλησης: 260±5℃ |
| Συγκολλησιμότητα | 95% της επικασσιτέρωσης της επιφάνειας | Θερμοκρασία συγκόλλησης: 260±5℃ |
| Γρήγορη αλλαγή θερμοκρασίας | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά. | Θερμοκρασία κατώτερης κατηγορίας: -40℃ |
| Δόνηση | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά | Εύρος συχνοτήτων: 10~55Hz |
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Κλιματική ακολουθία | (1) Εμφάνιση: Χωρίς ορατή ζημιά | Ξηρή Θερμότητα |
Κρύο | ||
| Σταθερή κατάσταση υγρής θερμότητας | (1) Εμφάνιση: Χωρίς ορατή ζημιά | +40°C και 93% RH, 56 ημέρες |
| Φόρτιση και αποφόρτιση | (1) Εμφάνιση: Χωρίς ορατή ζημιά | Τάση δοκιμής: √2 x URVAC 50 Hz |
| Αντοχή | (1) Εμφάνιση: Καμία ορατή ζημιά | 1,25 x UR VAC 50 Hz, μία φορά κάθε ώρα |
Συνθήκες αποθήκευσης
1 τόνος πρέπει να σημειωθεί ότι η ικανότητα συγκόλλησης των ακροδεκτών μπορεί να υποβαθμιστεί όταν αποθηκεύονται ελάχιστα σε ατμόσφαιρα για μεγάλο χρονικό διάστημα
2 Δεν πρέπει να βρίσκεται σε ιδιαίτερα υψηλή θερμοκρασία και υψηλή υγρασία, πρέπει να υπόκειται στις ακόλουθες συνθήκες (διατήρηση στην αρχική συσκευασία)
Θερμοκρασία: 35 MAX Σχετική υγρασία: 60% ΜΕΓ
3 Περίοδος αποθήκευσης: Απώλεια: 12 μήνες μέγιστο (από την ημερομηνία κατασκευής που αναγράφεται στην ετικέτα στη σακούλα συσκευασίας)
Περιβαλλοντική απαίτηση
1 Συμμόρφωση με την απαίτηση του RoHS.
2 Συμμόρφωση με την απαίτηση του REACH.
3 Χωρίς αλογόνο (όπως απαιτείται).
4 Παρακαλούμε δείτε το συνημμένο 2 για τις δοκιμαστικές αναπαραστάσεις των Rohs και Reach από τρίτο μέρος
Ελεγχος ποιότητας
Δομή προϊόντος
Πρότυπα αναφοράς
GB-T2693-2001(IDT IEC 60384-1-2008) Σταθεροί πυκνωτές για χρήση σε ηλεκτρονικό εξοπλισμό – Μέρος 1: Γενικές προδιαγραφές
GB-T14472-1988 Σταθεροί πυκνωτές για χρήση σε ηλεκτρονικό εξοπλισμό – Μέρος 16: Προδιαγραφές τομής: Σταθερός πυκνωτής DC μεμβράνης από μεταλλικό πολυπροπυλένιο
IEC-60384-14-2005 Σταθεροί πυκνωτές για χρήση σε ηλεκτρονικό εξοπλισμό – Μέρος 16: Προδιαγραφή τομής: Σταθερός πυκνωτής συνεχούς ρεύματος από επιμεταλλωμένο φιλμ πολυπροπυλενίου
GB-T 2828.1-2003 Διαδικασίες δειγματοληψίας για επιθεώρηση κατά χαρακτηριστικά—Μέρος 1: Σχήματα δειγματοληψίας ευρετηριασμένα με όριο ποιότητας αποδοχής (AQL) για επιθεώρηση παρτίδας (ISO 2859-1:1999, IDT)
