Λεπτομέρειες:
|
| Χαρακτηριστικά: | Υψηλή αντοχή στην υγρασία | Χωρητικότητα:: | 0,22 uf |
|---|---|---|---|
| Μετρημένη ηλεκτρική τάση:: | 250-310V | Λειτουργούσα θερμοκρασία: | -40℃~+110℃ |
| Εφαρμογή:: | Παροχή ηλεκτρικού ρεύματος | Διαθέσιμα μέσα: | φύλλο δεδομένων, Φωτογραφία |
| Επισημαίνω: | 224k πυκνωτής,0.22 UF Capacitor 275VAC |
||

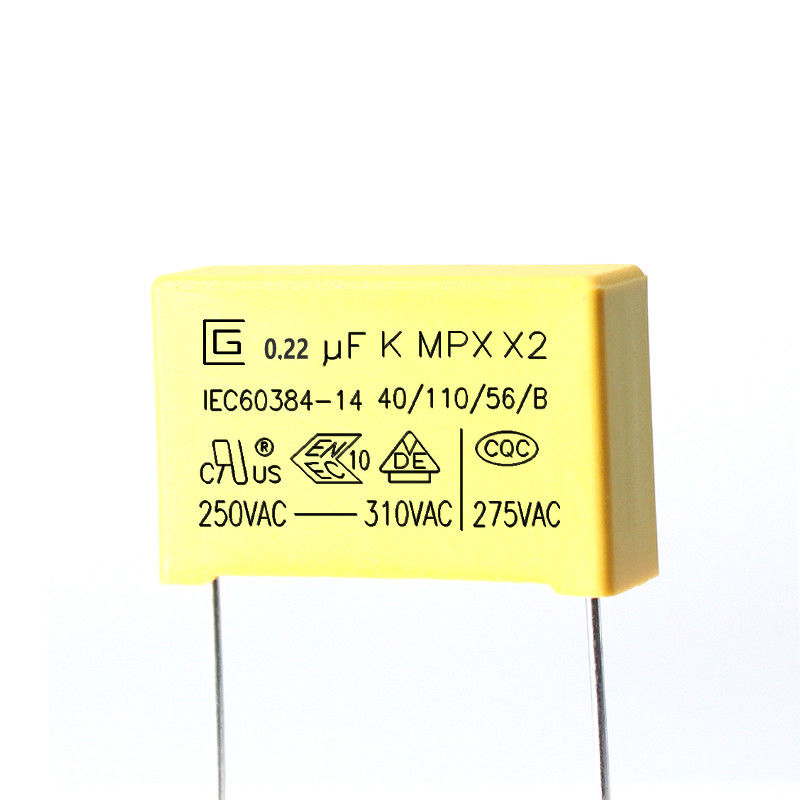

Επιβραδυντικό φλόγας Τύπος 0.22uf 224K 275VAC X2 Safety Capacitor Υψηλή αντοχή στην υγρασία
Πρότυπα αναφοράς
GB-T2693-2001(IDT IEC 60384-1-2008) Σταθεροί πυκνωτές για χρήση σε ηλεκτρονικό εξοπλισμό – Μέρος 1: Γενικές προδιαγραφές
GB-T14472-1988 Σταθεροί πυκνωτές για χρήση σε ηλεκτρονικό εξοπλισμό – Μέρος 16: Προδιαγραφές τομής: Σταθερός πυκνωτής DC μεμβράνης από μεταλλικό πολυπροπυλένιο
IEC-60384-14-2005 Σταθεροί πυκνωτές για χρήση σε ηλεκτρονικό εξοπλισμό – Μέρος 16: Προδιαγραφή τομής: Σταθερός πυκνωτής συνεχούς ρεύματος από επιμεταλλωμένο φιλμ πολυπροπυλενίου
GB-T 2828.1-2003 Διαδικασίες δειγματοληψίας για επιθεώρηση κατά χαρακτηριστικά—Μέρος 1: Σχήματα δειγματοληψίας ευρετηριασμένα με όριο ποιότητας αποδοχής (AQL) για επιθεώρηση παρτίδας (ISO 2859-1:1999, IDT)
Βαθμολόγηση
1. Λογότυπο CIGU:
2. Χωρητικότητα: (104K ,0,1μF)
3. Ανοχή χωρητικότητας:(K)±10%
4. Ονομαστική τάση: 250.275.300.305.310 VAC 5. Κατηγορία προϊόντος: X2
6. Τύπος προϊόντος: MPX
7. Κλιματική Κατηγορία: 40/110/56
8. Κατηγορία Παθητικής Αναφλεξιμότητας:B
9. Σήμα εγκρίσεων Κίνας: CQC
10. Σήμα εγκρίσεων Γερμανίας:VDE
11. Σήμα εγκρίσεων ENEC:ENEC
Εισαγωγή Προϊόντων
Τα MPX τυλίγονται με επιμεταλλωμένο διηλεκτρικό φιλμ πολυπροπυλενίου, μη επαγωγική κατασκευή, επικασσιτερωμένα καλώδια σύρματος χαλκού και επιβραδυντική φλόγα εποξειδική ρητίνη.Έχουν εξαιρετικά χαρακτηριστικά αυτοίασης και καλό επιβραδυντικό φλόγας σύμφωνα με το UL 94-V0
Τύπος εφαρμογής
Τα προϊόντα θα χρησιμοποιηθούν ευρέως για καταστολείς παρεμβολών και εφαρμογές πυκνωτών σε όλη τη γραμμή. Κατάλληλο για χρήση σε καταστάσεις όπου η αστοχία του πυκνωτή δεν θα οδηγήσει σε κίνδυνο ηλεκτροπληξίας.
Χαρακτηριστικά
1 Μη επαγωγική κατασκευή
2 Υψηλή αντοχή στην υγρασία
3 Ιδιότητα αυτοθεραπείας
4 Τύπος επιβραδυντικού φλόγας (συμμόρφωση με UL 94V-0)
5 Πολύ μικρή απώλεια
6 Εξαιρετικά χαρακτηριστικά συχνότητας και θερμοκρασίας
7 Υψηλή αντίσταση μόνωσης
Προδιαγραφές (IEC 60384-14)
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Χωρητικότητα | Εντός της καθορισμένης ανοχής | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Συντελεστής διάχυσης | 0,001 (0,1%) Μέγ. | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Απόδειξη τάσης | Δεν θα υπάρχει καμία ανωμαλία | Μεταξύ των ακροδεκτών 4,3UR (Vdc) Δοκιμή 60 δευτερολέπτων. |
| Μεταξύ τερματικού και περιβλήματος UR×200％+1500Vac, 60sec. | ||
| Αντοχή μόνωσης | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60sec / 25℃ |
| Ανθεκτικότητα τερματισμών | Χωρίς θραύση καλωδίου και καμία ζημιά στον πυκνωτή |
Τεντωμένη δύναμη Τερματικού Φορτίου : 1,0 Kg Χρόνος Διατήρησης: 10 ± 1δευτ |
|
Αντοχή κάμψης Δύναμης Τερματικού Φορτίου : 0,5 Kg Χρόνος κάμψης: 4 x 90 ﾟ |
||
| Αντοχή στη θερμότητα συγκόλλησης |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής |
Θερμοκρασία συγκόλλησης: 260±5℃ Χρόνος συγκόλλησης: 5±0,5sec |
| Συγκολλησιμότητα | 95% της επικασσιτέρωσης της επιφάνειας |
Θερμοκρασία συγκόλλησης: 260±5℃ Χρόνος συγκόλλησης: 2±0,5sec |
| Γρήγορη αλλαγή θερμοκρασίας | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά. |
Θερμοκρασία κατώτερης κατηγορίας: -40℃ Θερμοκρασία ανώτερης κατηγορίας: 110℃ Αριθμός κύκλων: 5 Διάρκεια t1 = 30 min |
| Δόνηση | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά |
Εύρος συχνοτήτων: 10~55Hz Πορεία: X,Y,Z (άξονας) 2h / άξονα (6 ώρες συνολικά) Πλάτος μετατόπισης: 0,75mm |
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Κλιματική ακολουθία |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων (5) Απόδειξη τάσης: Κανονική |
Ξηρή Θερμότητα Ανώτερη θερμοκρασία: 110℃ Χαμηλότερη Διάρκεια: 16 ώρες |
|
Κρύο Θερμοκρασία: -40℃ Διάρκεια: 2 ώρες |
||
| Σταθερή κατάσταση υγρής θερμότητας |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων (5) Απόδειξη τάσης: Κανονική |
+40°C και 93% RH, 56 ημέρες |
| Φόρτιση και αποφόρτιση |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±10% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων |
Τάση δοκιμής: √2 x URVAC 50 Hz Φόρτιση και εκφόρτιση: 0,5sec/χρόνο Επαναλαμβάνεται για 10000 κύκλους |
| Αντοχή |
(1) Εμφάνιση: Καμία ορατή ζημιά (2) △C/C: ≤ ±10% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων |
1,25 x UR VAC 50 Hz, μία φορά κάθε ώρα αύξηση στα 1.000 VAC για 0,1 δευτερόλεπτο, 1.000 ώρες σε ανώτερη ονομαστική θερμοκρασία |
Συνθήκες αποθήκευσης
1 τόνος πρέπει να σημειωθεί ότι η ικανότητα συγκόλλησης των ακροδεκτών μπορεί να υποβαθμιστεί όταν αποθηκεύονται ελάχιστα σε ατμόσφαιρα για μεγάλο χρονικό διάστημα
2 Δεν πρέπει να βρίσκεται σε ιδιαίτερα υψηλή θερμοκρασία και υψηλή υγρασία, πρέπει να υπόκειται στις ακόλουθες συνθήκες (διατήρηση στην αρχική συσκευασία)
Θερμοκρασία: 35 MAX Σχετική υγρασία: 60% ΜΕΓ
3 Περίοδος αποθήκευσης: Απώλεια: 12 μήνες μέγιστο (από την ημερομηνία κατασκευής που αναγράφεται στην ετικέτα στη σακούλα συσκευασίας)
|
Είδος |
Χαρακτηριστική απαίτηση |
Μέθοδος & Συνθήκη δοκιμής |
||||||
|
Κλιματική Κατηγορία |
40/110/56 |
|||||||
|
Κατηγορία Παθητικής Αναφλεξιμότητας |
σι |
|||||||
|
Θερμοκρασία λειτουργίας |
-40~+110 |
|||||||
|
Εύρος χωρητικότητας |
0,0022μF~2,2μF |
|||||||
|
Ανοχή χωρητικότητας |
±10%(K),±20%(M) |
1KHz,1,0Vrms,25 |
||||||
|
Μετρημένη ηλεκτρική τάση |
250V AC/275V AC/300V AC/305V AC/310V AC |
|||||||
|
Συντελεστής διάχυσης |
1KHz<0,10% |
IR≥6000s |
||||||
|
Αντίσταση μόνωσης |
C≤0,33μF |
C>0,33μF |
UR>100V,100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S,20 |
||||||
|
Αντοχή στην τάση μεταξύ των ακροδεκτών |
Χωρίς μόνιμη βλάβη ή αναρρόφηση |
4,3UR(dc) 60s 25Cut off ρεύμα 10mA |
||||||
|
Αντοχή στην τάση μεταξύ ακροδεκτών και θήκης |
Χωρίς μόνιμη βλάβη ή αναρρόφηση |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
ΜΕΓΙΣΤΗ.Χρόνος αύξησης παλμού (dv/dt) |
Διάστιχο απαγωγών |
|||||||
|
7,5mm 600V/μs |
10 χιλιοστά |
15 mm |
22,5 χλστ |
27,5 χλστ |
37,5mm 100V/μs |
|||
Περιβαλλοντική απαίτηση
1 Συμμόρφωση με την απαίτηση του RoHS.
2 Συμμόρφωση με την απαίτηση του REACH.
3 Χωρίς αλογόνο (όπως απαιτείται).
4 Παρακαλούμε δείτε το συνημμένο 2 για τις δοκιμαστικές αναπαραστάσεις των Rohs και Reach από τρίτο μέρος
Ελεγχος ποιότητας
Δομή προϊόντος
