Λεπτομέρειες:
|
| Χαρακτηριστικά: | Πολύ χαμηλή απώλεια σε υψηλή συχνότητα, κατάλληλη για υψηλό ρεύμα | Χωρητικότητα:: | 0,01 uf |
|---|---|---|---|
| Μετρημένη ηλεκτρική τάση:: | 250-310V | Λειτουργούσα θερμοκρασία: | -40℃~+110℃ |
| Εφαρμογή:: | Οικιακή συσκευή, τροφοδοτικό, αμπερόμετρο | Ανοχή χωρητικότητας:: | ±10%(K) |
| Συσκευασία: | Σφράγιση χαρτοκιβωτίου | ||
| Επισημαίνω: | 275VAC πυκνωτής 0,01 UF,103K πυκνωτής |
||

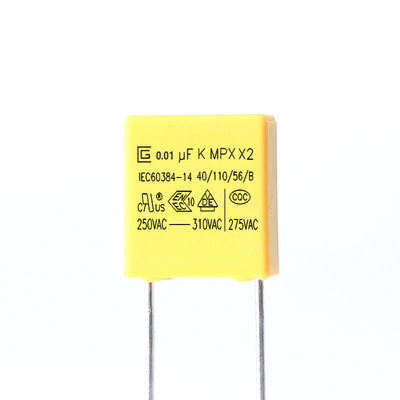

Ο αυτοθεραπευόμενος πυκνωτής ασφάλειας 0.01uf 103K 275VAC X2 για καταστέλλει την ηλεκτρομαγνητική παρέμβαση
X2 ασφάλεια Capacitor.pdf
Χ πυκνωτής - επιμεταλλωμένος πυκνωτής ταινιών πολυπροπυλενίου συνήθως, ο πυκνωτής Χ αποτελείται συνήθως από τον πυκνωτή ταινιών πολυεστέρα με τη σχετικά μεγάλη τρέχουσα αντίσταση κυματισμών. Αυτός ο τύπος πυκνωτή έχει έναν μεγάλο όγκο, αλλά επιτρέπει ένα μεγάλο ρεύμα για τη στιγμιαίες δαπάνη και την απαλλαγή, και η εσωτερική αντίστασή της είναι αντίστοιχα μικρή. Ο πυκνωτής Χ υιοθετεί το εξωτερικοί τετραγωνικό και εσωτερικό υψηλής τάσεως OPP (επιμεταλλωμένη επεξεργασία τυλίγματος πολυπροπυλενίου υλική) στην πλαστική συσκευασία. Το υλικό OPP όχι μόνο έχει την καλύτερη ηλεκτρική απόδοση, αλλά και μπορεί αποτελεσματικά να μειώσει τον αντίκτυπο των υψηλής συχνότητας σφυγμών όταν συνδέονται παράλληλα με το τέλος εισαγωγής της παροχής ηλεκτρικού ρεύματος. Αποτελέσματα δύναμης.
Εισαγωγή προϊόντων
MPX είναι winded με την επιμεταλλωμένη διηλεκτρική, Non-inductive κατασκευή ταινιών πολυπροπυλενίου, τους επικασσιτερωμένους μολύβδους καλωδίων χαλκού, και τη φλόγα - επίστρωμα εποξικής ρητίνης καθυστερούντω. Έχουν τα άριστα χαρακτηριστικά γνωρίσματα της αυτοθεραπευόμενης και καλής φλόγας - καθυστερών σύμφωνα με UL 94-V0
Εφαρμογή τύπων
Τα προϊόντα ευρέως χρησιμοποιημένος για τους καταπιεστές παρέμβασης και τις εφαρμογές πυκνωτών πέρα από-ο-γραμμών. Κατάλληλος για χρησιμοποιημένος στις καταστάσεις όπου η αποτυχία του πυκνωτή δεν θα οδηγήσει στον κίνδυνο της ηλεκτροπληξίας.
Χαρακτηριστικά γνωρίσματα
1 κατασκευή μη-επαγωγής
2 υψηλό moisture-resistance
3 αυτοθεραπευόμενη ιδιοκτησία
4 φλόγα - τύπος καθυστερούντω (συμμόρφωση με UL 94V-0)
5 πολύ μικρή απώλεια
6 άριστα χαρακτηριστικά συχνότητας και θερμοκρασίας
7 υψηλή αντίσταση μόνωσης
Προδιαγραφές (IEC 60384-14)
| Στοιχεία δοκιμής | Απαιτήσεις απόδοσης | Όροι της δοκιμής |
| Ικανότητα | Μέσα στην ανοχή που διευκρινίζεται | 1KHz, μέγιστο 1Vrms σε 25℃ |
| Παράγοντας διασκεδασμού | (0,1%) μέγιστο 0,001. | 1KHz, μέγιστο 1Vrms σε 25℃ |
| Απόδειξη τάσης | Δεν θα είναι καμία ανωμαλία | Μεταξύ της δοκιμής τερματικών 4.3UR (Vdc) 60sec. |
| Μεταξύ του τερματικού και του προσαρτήματος UR×200%+1500Vac, 60sec. | ||
| Αντίσταση μόνωσης | ΧΡΏΜΙΟ 15,000MΩ >0.33ΜF IR ≥6,000S ΧΡΩΜΊΟΥ ≤ 0.33ΜF IR ≥ | 100±15Vdc, 60sec/25℃ |
| Ευρωστία των λήξεων | Καμία θραύση καλωδίων και καμία ζημία του πυκνωτή |
Ανήσυχη δύναμη της τελικής δύναμης φορτίων: 1,0 κλ Χρόνος εκμετάλλευσης: 10 ± 1sec |
|
Κάμπτοντας δύναμη της τελικής δύναμης φορτίων: 0,5 κλ Κάμπτοντας χρόνος: 4 X 90 ゚ |
||
| Αντίσταση στη θερμότητα συγκόλλησης |
(1) εμφάνιση: Καμία ορατή ζημία (2)△ C/C: ≤ ±5% της αρχικής αξίας |
Θερμοκρασία ύλης συγκολλήσεως: 260±5℃ Χρόνος ύλης συγκολλήσεως: 5±0.5sec |
| Solderability | 95% της κονσερβοποίησης επιφάνειας |
Θερμοκρασία ύλης συγκολλήσεως: 260±5℃ Χρόνος ύλης συγκολλήσεως: 2±0.5sec |
| Γρήγορη αλλαγή της θερμοκρασίας | Οι πυκνωτές θα εξεταστούν οπτικά και δεν θα υπάρξει καμία ορατή ζημία. |
Χαμηλότερη θερμοκρασία κατηγορίας: -40℃ Ανώτερη θερμοκρασία κατηγορίας: 110℃ Αριθμός κύκλων: 5 Διάρκεια T1 = 30 λ. |
| Δόνηση | Οι πυκνωτές θα εξεταστούν οπτικά και δεν θα υπάρξει καμία ορατή ζημία |
Φάσμα συχνότητας: 10~55Hz Σειρά μαθημάτων: Χ, Υ, Ζ (ΆΞΟΝΑΣ) 2h / άξονας (6h στο σύνολο) Εύρος μετατοπίσεων: 0.75mm |
| Στοιχεία δοκιμής | Απαιτήσεις απόδοσης | Όροι της δοκιμής |
| Κλιματολογική ακολουθία |
(1) εμφάνιση: Καμία ορατή ζημία (2)△ C/C: ≤ ±5% της αρχικής αξίας (3) DF (tanδ): ≤ 0,008 της αυξανόμενης αξίας (4) IR: ≥ 50% των εφαρμόσιμων ορίων (5) απόδειξη τάσης: Κανονικός |
Ξηρά θερμότητα Ανώτερη θερμοκρασία: 110℃ Χαμηλότερη διάρκεια: 16Hours |
|
Κρύο Θερμοκρασία: -40℃ Διάρκεια: 2Hours |
||
| Υγρό σταθερό κράτος θερμότητας |
(1) εμφάνιση: Καμία ορατή ζημία (2)△ C/C: ≤ ±5% της αρχικής αξίας (3) DF (tanδ): ≤ 0,008 της αυξανόμενης αξίας (4) IR: ≥ 50% των εφαρμόσιμων ορίων (5) απόδειξη τάσης: Κανονικός |
+40°C και 93% RH, 56 ημέρες |
| Δαπάνη και απαλλαγή |
(1) εμφάνιση: Καμία ορατή ζημία (2)△ C/C: ≤ ±10% της αρχικής αξίας (3) DF (tanδ): ≤ 0,008 της αυξανόμενης αξίας (4) IR: ≥ 50% των εφαρμόσιμων ορίων |
Τάση δοκιμής: √2 Χ URVAC 50 Hz Δαπάνη και απαλλαγή: 0.5sec/time Επαναλαμβανόμενος για 10000 κύκλους |
| Αντοχή |
(1) εμφάνιση: Καμία ορατή ζημία (2)△ C/C: ≤ ±10% της αρχικής αξίας (3) DF (tanδ): ≤ 0,008 της αυξανόμενης αξίας (4) IR: ≥ 50% των εφαρμόσιμων ορίων |
1.25 Χ UR VAC 50 Hz, μιά φορά κάθε ώρα αύξηση σε 1,000VAC για 0,1 το δεύτερο, 1.000 ώρες στην ανώτερη εκτιμημένη θερμοκρασία |
Όροι αποθήκευσης
1 τ πρέπει να σημειωθεί ότι το solderability των τερματικών μπορεί να είναι όταν αποθηκεύεται μόλις σε μια ατμόσφαιρα για μακροχρόνια preriods
2 δεν πρέπει να βρεθεί στην ιδιαίτερα υψηλής θερμοκρασίας και υψηλή υγρασία, πρέπει να υποβάλει στους ακόλουθους όρους (που κρατούν στην αρχική συσκευασία)
Θερμοκρασία: ΑΝΩΤΑΤΗ σχετική υγρασία 35: 60% MAX
3 περίοδος αποθήκευσης: Losse: 12 μήνες ανώτατος (από την ημερομηνία κατασκευής που χαρακτηρίζεται στην ετικέτα στην τσάντα συσκευασίας)
Απαίτηση περιβάλλοντος
1 συμμόρφωση με την απαίτηση RoHS.
2 συμμόρφωση με την απαίτηση της ΠΡΟΣΙΤΟΤΗΤΑΣ.
3 χωρίς αλόγονο (όπως απαιτείται).
4 παρακαλώ δείτε τη σύνδεση 2 για τη δοκιμή reprots του Rohs και της προσιτότητας από έναν τρίτο
Ποιοτικός έλεγχος
Δομή προϊόντων
