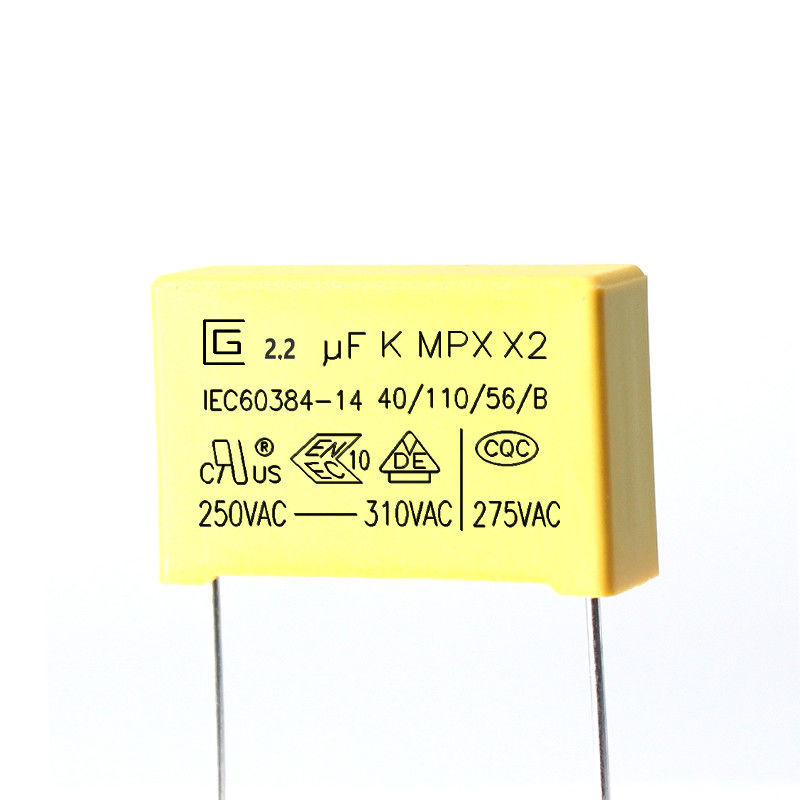

επιμεταλλωμένος πυκνωτής 2,2 ταινιών πολυπροπυλενίου 2.2uf 185K 225VAC Uf

Μεγάλη σταθερότητα χωρητικότητας 2.2uf 185K 225VAC X2 Ασφαλής μεμβράνη από μεταλλικό πολυπροπυλένιο​

Οι πυκνωτές Safety X2 είναι ένας τύπος πυκνωτών ασφαλείας.Σε τέτοιες περιπτώσεις χρησιμοποιούνται πυκνωτές ασφαλείας, δηλαδή όταν ο πυκνωτής αστοχήσει, δεν θα προκαλέσει ηλεκτροπληξία και δεν θα θέσει σε κίνδυνο την προσωπική ασφάλεια.
1. Η κύρια δομή του πυκνωτή ασφαλείας X2.
Είναι κατασκευασμένο από επιμεταλλωμένη μεμβράνη πολυπροπυλενίου μη επαγωγικής δομής περιέλιξης, χρησιμοποιώντας επικασσιτερωμένο χαλύβδινο σύρμα, πλαστικό κέλυφος και συσκευασία επιβραδυντικής φλόγας εποξειδικής ρητίνης.
Το φιλμ πολυπροπυλενίου χρησιμοποιείται ως διηλεκτρικό και το μεταλλικό στρώμα ψευδαργύρου-αλουμινίου στην επιφάνεια εξατμίζεται υπό κενό ως ηλεκτρόδιο.Κατασκευάζεται με περιέλιξη και άλλες διαδικασίες.Το εξωτερικό είναι συσκευασμένο με (PBT) πλαστικό επιβραδυντικό της φλόγας κέλυφος και σε γλάστρα με εποξική ρητίνη.Ο σχεδιασμός εμφάνισης είναι συμπαγής και κατάλληλος για εγκατάσταση περιστάσεων υψηλής πυκνότητας.

Η σειρά X2 πυκνωτών φιλμ χρησιμοποιούνται κυρίως για καταστολή EMI συνδέοντας το L/N της εισόδου ισχύος και χρησιμοποιούνται παράλληλα με τη θύρα εισόδου.Τα πλεονεκτήματα είναι τα εξής:
1. Αυτός ο πυκνωτής είναι πολύ σταθερός, με μικρή αλλαγή στο χρόνο και σταθερότητα, επομένως η είσοδος δεν επηρεάζεται εύκολα από περιβαλλοντικούς παράγοντες.
2. Σε αντίθεση με άλλους τύπους κεραμικών πυκνωτών, η χωρητικότητα των πυκνωτών φιλμ επηρεάζεται λιγότερο από την τάση.Ένας κεραμικός πυκνωτής X7R έχει μια αλλαγή χωρητικότητας 40% μεταξύ 0V και 50% της εφαρμοζόμενης τάσης.
3. Σε αντίθεση με τους περισσότερους τύπους πυκνωτών, οι πυκνωτές φιλμ έχουν πολύ χαμηλό συντελεστή διάχυσης.Αυτό σημαίνει ότι παράγεται πολύ λίγη θερμότητα όταν το ρεύμα AC ρέει μέσω του πυκνωτή του φιλμ.Ο πυκνωτής X7R μετατρέπει το 10% του ρεύματος που διαρρέει από αυτόν σε θερμότητα, ενώ ο πυκνωτής φιλμ είναι μικρότερος από 0,1%.

X2 Safety Capacitor.pdf



Χαρακτηριστικά
1. Αυτό έχει σχεδιαστεί ειδικά για εφαρμογές σε σειρά με το κύριο 100Vac-240Vac, δηλαδή χωρητικό διαχωριστικό, για παράδειγμα, μετρητή ενέργειας, οδηγό LED κ.λπ.
2.Μεταλλοποιημένο φιλμ πολυπροπυλενίου
3. Καλές ιδιότητες αυτοθεραπείας, που αντέχουν στην καταπόνηση της τάσης υπέρτασης
4.Μεγάλη σταθερότητα της χωρητικότητας
5. Καλές ιδιότητες σε υγρό περιβάλλον
6.Εξαιρετικές ενεργητικές και παθητικές ικανότητες αντοχής στη φλόγα



Προδιαγραφές (IEC 60384-14)


Συνθήκες αποθήκευσης
1 τόνος πρέπει να σημειωθεί ότι η ικανότητα συγκόλλησης των ακροδεκτών μπορεί να υποβαθμιστεί όταν αποθηκεύονται ελάχιστα σε ατμόσφαιρα για μεγάλο χρονικό διάστημα
2 Δεν πρέπει να βρίσκεται σε ιδιαίτερα υψηλή θερμοκρασία και υψηλή υγρασία, πρέπει να υπόκειται στις ακόλουθες συνθήκες (διατήρηση στην αρχική συσκευασία)
Θερμοκρασία: 35 MAX Σχετική υγρασία: 60% ΜΕΓ
3 Περίοδος αποθήκευσης: Απώλεια: 12 μήνες μέγιστο (από την ημερομηνία κατασκευής που αναγράφεται στην ετικέτα στη σακούλα συσκευασίας)
Περιβαλλοντική απαίτηση
1 Συμμόρφωση με την απαίτηση του RoHS.
2 Συμμόρφωση με την απαίτηση του REACH.
3 Χωρίς αλογόνο (όπως απαιτείται).
4 Παρακαλούμε δείτε το συνημμένο 2 για τις δοκιμαστικές αναπαραστάσεις των Rohs και Reach από τρίτο μέρος
Ελεγχος ποιότητας

Δομή προϊόντος


Σε τέτοιες περιπτώσεις χρησιμοποιούνται πυκνωτές ασφαλείας, δηλαδή όταν ο πυκνωτής αστοχήσει, δεν θα προκαλέσει ηλεκτροπληξία και δεν θα θέσει σε κίνδυνο την προσωπική ασφάλεια.
Περιλαμβάνει δύο τύπους πυκνωτών Χ και πυκνωτών Υ.Οι πυκνωτές X είναι πυκνωτές που συνδέονται μεταξύ των δύο γραμμών της γραμμής ισχύος (LN).Γενικά, χρησιμοποιούνται πυκνωτές μεταλλικού φιλμ, επειδή οι πυκνωτές μεταλλικού φιλμ είναι μεγάλοι σε μέγεθος, αλλά επιτρέπουν στιγμιαία φόρτιση και εκφόρτιση.Το ρεύμα είναι επίσης πολύ μεγάλο και η εσωτερική του αντίσταση είναι αντίστοιχα μικρή.Οι συνηθισμένοι πυκνωτές έχουν πολύ χαμηλούς δείκτες ρεύματος κυματισμού και υψηλή δυναμική εσωτερική αντίσταση.Η αντικατάσταση του πυκνωτή X με έναν συνηθισμένο πυκνωτή, εκτός από την τάση αντοχής του πυκνωτή δεν μπορεί να πληροί το πρότυπο, ο δείκτης ρεύματος κυματισμού είναι επίσης δύσκολο να ανταποκριθεί στις απαιτήσεις.Οι μεμβράνες που χρησιμοποιούνται στους πυκνωτές επιμεταλλωμένης μεμβράνης περιλαμβάνουν πολυαιθυλένιο, πολυπροπυλένιο, πολυανθρακικό κ.λπ., ενώ υπάρχουν και πολυστρωματικοί τύποι εκτός από τους τύπους τραυμάτων.Αυτός ο τύπος πυκνωτή επιμεταλλωμένης μεμβράνης έχει τη λεγόμενη Self Healing Action, δηλαδή εάν ένα μικροσκοπικό τμήμα του ηλεκτροδίου βραχυκυκλωθεί λόγω της ευθραυστότητας της ηλεκτρικής διεπαφής, το μέταλλο του ηλεκτροδίου γύρω από το βραχυκυκλωμένο τμήμα θα οφείλεται σε η ηλεκτροστατική ενέργεια ή το ρεύμα βραχυκυκλώματος που μεταφέρεται από τον πυκνωτή εκείνη τη στιγμή, θα προκαλέσει μεγαλύτερη περιοχή τήξης και εξάτμισης για την αποκατάσταση της μόνωσης, έτσι ώστε ο πυκνωτής να επιστρέψει ξανά στο ρόλο του πυκνωτή.ο πυκνωτής Y συνδέεται αντίστοιχα μεταξύ των δύο γραμμών της γραμμής ισχύος και της χωρητικότητας της γείωσης (LE , NE), που συνήθως εμφανίζονται σε ζεύγη.Με βάση τον περιορισμό του ρεύματος διαρροής, η τιμή του πυκνωτή Υ δεν πρέπει να είναι πολύ μεγάλη.Γενικά, ο πυκνωτής Χ είναι επίπεδο uF και ο πυκνωτής Υ είναι επίπεδο nF.Ο πυκνωτής X καταστέλλει την παρεμβολή διαφορικού τρόπου λειτουργίας και ο πυκνωτής Y καταστέλλει την παρεμβολή κοινής λειτουργίας.
