Λεπτομέρειες:
|
| Θερμοκρασία αποθήκευσης. Εύρος: | -40℃~+125℃ | Θερμοκρασία λειτουργίας. Εύρος: | -25℃~+125℃ |
|---|---|---|---|
| Υλικό: | Κεραμικός | Χαρακτηριστικό γνώρισμα: | Μικρό μέγεθος |
| Τάση - Ονομαστική: | 400V | Τύπος συσκευασίας: | Μέσω της τρύπας |
| Εφαρμογή: | Γενικός σκοπός | λέξη κλειδί: | Υ1 Πυκνωτής Ασφαλείας |
| Επισημαίνω: | πυκνωτής ασφάλειας 820K Y1,Πυκνωτής ασφάλειας γενικού σκοπού Y1,Πυκνωτής 400 Vac |
||

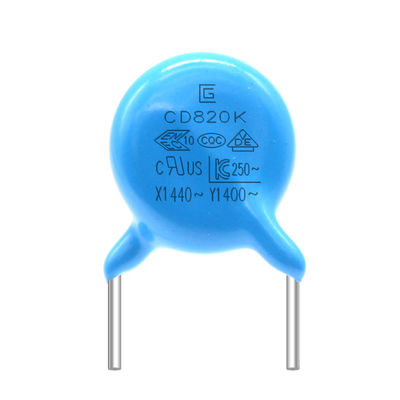

πυκνωτές εναλλασσόμενου ρεύματος πυκνωτών ασφάλειας 820K 400VAC Y1 που έχουν περάσει και συμμορφώθηκαν με την πιστοποίηση ασφάλειας
Y1 οι πυκνωτές είναι πυκνωτές που συνδέονται στα δύο καλώδια του ηλεκτροφόρου καλωδίου και του εδάφους (LE, Β.Α.), συνήθως ανά τα ζευγάρια. Με βάση τον περιορισμό του ρεύματος διαρροής, η αξία του πυκνωτή Υ δεν πρέπει να είναι πάρα πολύ μεγάλη. Γενικά, ο πυκνωτής Χ είναι uF επίπεδο, και ο πυκνωτής Υ είναι nF επίπεδο. Ο πυκνωτής Χ καταστέλλει τη διαφορική παρέμβαση τρόπου, και ο πυκνωτής Y1 καταστέλλει την κοινή παρέμβαση τρόπου.
Y1 πυκνωτής .pdf ασφάλειας
1. Εκτιμάμε την επιχείρησή σας και προσφέρουμε μια στιγμιαία επιστροφής πολιτική 7 ημερών. (7 ημέρες μετά από να λάβει τα στοιχεία).
2. Εάν τα στοιχεία που αγοράζετε από το κατάστημά μας δεν είναι τελειοποιημένης ποιότητας, αυτή είναι αυτοί δεν εργάζεται ηλεκτρονικά στις προδιαγραφές κατασκευαστών, να τα επιστρέψει απλά σε μας για την αντικατάσταση ή την επιστροφή ποσού.
Επιβαρυνόμαστε τα έξοδα αποστολής από την επιστροφή το μέρος στην ημέρα εγγύησης
3. Εάν τα στοιχεία είναι ελαττωματικά, παρακαλώ μας ειδοποιήστε μέσα σε 3 ημέρες από την παράδοση.
4. Οποιαδήποτε στοιχεία πρέπει να επιστραφούν στον αρχικό όρο τους για να είναι κατάλληλοι για μια επιστροφή ή μια αντικατάσταση.
5. Ο αγοραστής είναι αρμόδιος για όλα τα έξοδα αποστολής που αναλαμβάνονται.
Εφαρμογές
Μπορέστε να χρησιμοποιηθείτε για το κύκλωμα καταστολής θορύβου παροχής ηλεκτρικού ρεύματος στη διαγώνιες σύνδεση και την παράκαμψη. Είναι ένας αρχικός και δευτεροβάθμιος πυκνωτής συζεύξεων X/Y που χρησιμοποιείται ως φίλτρο γραμμών εναλλασσόμενου ρεύματος και παροχή ηλεκτρικού ρεύματος μετατροπής και μετατροπέας εναλλασσόμενου ρεύματος
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
||||||||||||||||
|
Temp ανακύκλωση
|
Εμφάνιση |
Καμία χαρακτηρισμένη ατέλεια |
Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους. προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.
|
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1000MΩ λ. | |||||||||||||||||
|
Υγρασία (Κάτω από Σταθερός Κράτος) |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH. προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
|
Διηλεκτρικός Δύναμη |
Ανά στοιχείο 8 |
|||||||||||||||||
|
Δοκιμή ζωής |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃. Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους
| Προϊόν και κώδικας μεγέθους | Εκτιμημένη τάση εναλλασσόμενου ρεύματος | Χαρακτηριστικό θερμοκρασίας | Εκτιμημένη ικανότητα | Ανοχή της ικανότητας | Μέγεθος (χιλ.) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(β) |
10pF |
Κ |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(ε) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
Μ |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Μέθοδος προδιαγραφών και δοκιμής
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
|||||||||||||
|
Temp αποθήκευσης. Σειρά |
-40℃~+125℃ | ||||||||||||||
|
Λειτουργούντα Temp. Σειρά |
-25℃~+125℃ | ||||||||||||||
|
|
Η εμφάνιση έχει |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Παράγοντας διασκεδασμού |
Β, Ε: 2.5% ανώτατος |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
Β: - 10~+10% |
|
|||||||||||||
