Λεπτομέρειες:
|
| Θερμοκρασία αποθήκευσης. Εύρος: | -40℃~+125℃ | Θερμοκρασία λειτουργίας. Εύρος: | -25℃~+125℃ |
|---|---|---|---|
| κύριο υλικό: | φύλλο δεδομένων | Χαρακτηριστικό γνώρισμα: | Ιδανικό για εφαρμογή σε όλη τη γραμμή |
| Προσαρμογή:: | Ναι, παρέχετε δείγματα υπηρεσιών | Τύπος συσκευασίας: | Μέσω της τρύπας |
| Εφαρμογή: | για εφαρμογές AC, Hight Voltage | Μέγεθος: | μέγεθος συνήθειας |
| Επισημαίνω: | 471K πυκνωτής,Πυκνωτής κατηγορίας Y1 |
||

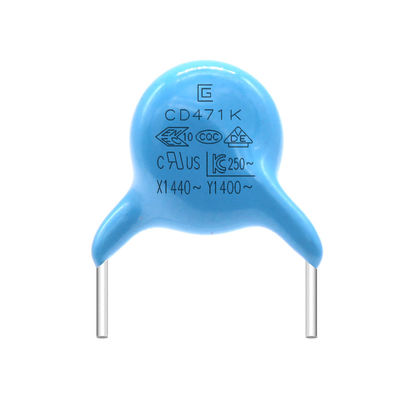

Ο χαμηλός πυκνωτής ασφάλειας απώλειας 471K 400VAC Y1 που η υψηλής συχνότητας απώλεια είναι μικρή αντιστέκεται τον αντίκτυπο των μέγιστων κυμάτων εναλλασσόμενου ρεύματος
Y1 πυκνωτής .pdf ασφάλειας
Πλεονεκτήματα
1. Έχουμε όλα τα πρότυπα του υλικού, σας κερδίζουμε χρόνο ψάχνοντας το. Και συστήστε τα υλικά για σας εάν χρειάζεστε.
2. Με τα ίδια ποιοτικά προϊόντα, μπορούμε να σας δώσουμε καλύτερα την τιμή. Έρευνες στη μεταπώληση, θα παράσχουμε την καλή υπηρεσία, όπως η θέση προϊόντων αναπροσαρμογών, η τεχνική υποστήριξη κ.λπ. (24 ώρες on-line)
3. Έχουμε πολλά αποθέματα, και ο χρόνος παράδοσης είναι συνήθως σύντομος.
Χαρακτηριστικά γνωρίσματα
1. Ώθηση εγγυημένο τάση 12kV0-π.
2. Λειτουργούσα σειρά θερμοκρασίας που εγγυάται μέχρι 125°C.
3. Διηλεκτρική δύναμη: AC4000V
4. Πυκνωτές κατηγορίας X1/Y1 που πιστοποιούνται /UL/CQC από ENEC (VDE).
5. Μπορέστε να είστε χρήση με ένα συστατικό στην απαίτηση συσκευών
ενισχυμένη μόνωση και διπλή μόνωση βασισμένες
UL1492, IEC60065 ΚΑΙ IEC60950.
6. Ντυμένος με τη flame-retardant εποξική ρητίνη halogen-free*
(προσαρμομένος στα πρότυπα UL94V-0).
* Μέγιστο Cl=900ppm, μέγιστο Br=900ppm και
Cl+Br=1500ppm μέγιστο.
7. Να δέσει με ταινία διαθέσιμο για την αυτόματη εισαγωγή.
8. Εκτιμημένη τάση: X1: AC500V (r.m.s.), Y1: AC500V (r.m.s.)
Y1 τομείς εφαρμογής πυκνωτών:
Ευρέως χρησιμοποιημένος στις μικρές οικιακές συσκευές, τα προϊόντα δύναμης, τις ηλεκτρομηχανικές μηχανές, το φωτισμό των οδηγήσεων, τους φορτιστές, τις uninterruptible παροχές ηλεκτρικού ρεύματος, τα φίλτρα, τους ηλεκτρονικούς διορθωτές, την αυτοκίνητη ηλεκτρονική, την ασφάλεια και άλλες βιομηχανίες.
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
||||||||||||||||
|
Temp ανακύκλωση
|
Εμφάνιση |
Καμία χαρακτηρισμένη ατέλεια |
Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους. προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.
|
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1000MΩ λ. | |||||||||||||||||
|
Υγρασία (Κάτω από Σταθερός Κράτος) |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH. προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
|
Διηλεκτρικός Δύναμη |
Ανά στοιχείο 8 |
|||||||||||||||||
|
Δοκιμή ζωής |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃. Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους
| Προϊόν και κώδικας μεγέθους | Εκτιμημένη τάση εναλλασσόμενου ρεύματος | Χαρακτηριστικό θερμοκρασίας | Εκτιμημένη ικανότητα | Ανοχή της ικανότητας | Μέγεθος (χιλ.) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(β) |
10pF |
Κ |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(ε) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
Μ |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Μέθοδος προδιαγραφών και δοκιμής
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
|||||||||||||
|
Temp αποθήκευσης. Σειρά |
-40℃~+125℃ | ||||||||||||||
|
Λειτουργούντα Temp. Σειρά |
-25℃~+125℃ | ||||||||||||||
|
|
Η εμφάνιση έχει |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Παράγοντας διασκεδασμού |
Β, Ε: 2.5% ανώτατος |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
Β: - 10~+10% |
|
|||||||||||||
Διαδικασία παραγωγής
