Λεπτομέρειες:
|
| Θερμοκρασία αποθήκευσης. Εύρος: | -40℃~+125℃ | Θερμοκρασία λειτουργίας. Εύρος: | -25℃~+125℃ |
|---|---|---|---|
| κύριο υλικό: | φύλλο δεδομένων | Χαρακτηριστικό γνώρισμα: | Ιδανικό για εφαρμογή σε όλη τη γραμμή |
| Προσαρμογή:: | Ναι, παρέχετε δείγματα υπηρεσιών | Τύπος συσκευασίας: | Μέσω της τρύπας |
| Εφαρμογή: | Γενικός σκοπός | Τύπος: | Υ1 Πυκνωτής Ασφαλείας |
| Επισημαίνω: | Χαμηλός πυκνωτής ασφάλειας απώλειας Y1,Y1 πυκνωτής 470K ασφάλειας,470K πυκνωτής |
||

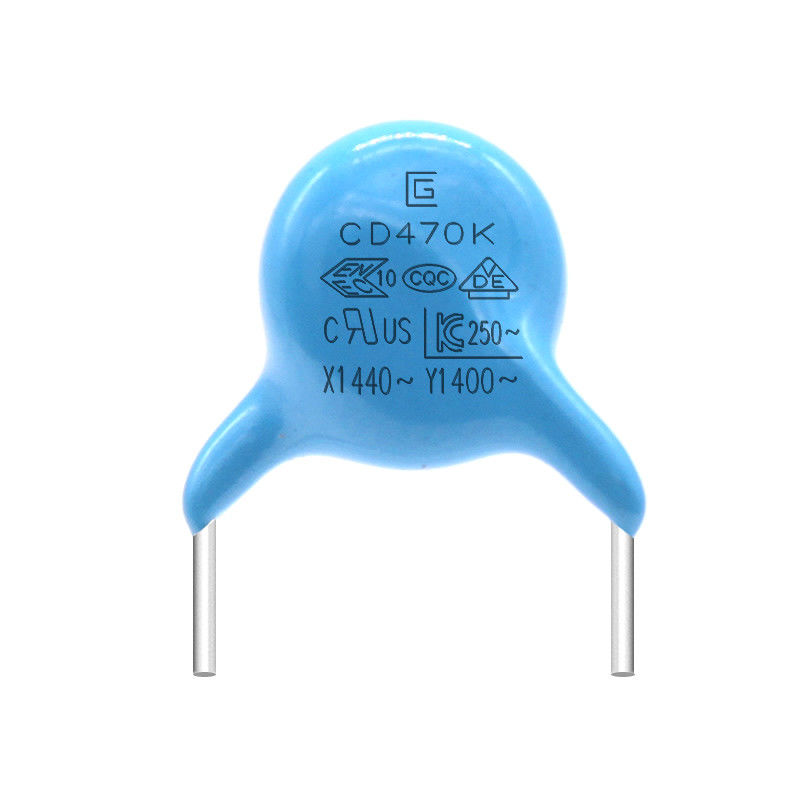

Χαμηλή φλόγα πυκνωτών ασφάλειας απώλειας 470K 400VAC Y1 - συσκευασία εποξικής ρητίνης καθυστερούντω
Y1 πυκνωτής .pdf ασφάλειας
Ο πυκνωτής Y1 είναι ένας πυκνωτής ασφάλειας, και ένας τέτοιος πυκνωτής δεν θα προκαλέσει τη ηλεκτροπληξία αφότου αποτυγχάνει ο πυκνωτής, και δεν θα διακινδυνεψει την προσωπική ασφάλεια. Περιλαμβάνει δύο τύπους πυκνωτών Χ και πυκνωτών Υ. Χ οι πυκνωτές είναι πυκνωτές που συνδέονται μεταξύ των δύο γραμμών του ηλεκτροφόρου καλωδίου (λ-ν), και οι πυκνωτές ταινιών μετάλλων χρησιμοποιούνται γενικά Οι πυκνωτές Υ συνδέονται μεταξύ των δύο γραμμών του ηλεκτροφόρου καλωδίου και η επίγεια (LE, Β.Α.) ικανότητα, εμφανίζεται γενικά ανά τα ζευγάρια. Με βάση τον περιορισμό του ρεύματος διαρροής, η αξία του πυκνωτή Υ δεν πρέπει να είναι πάρα πολύ μεγάλη. Γενικά, ο πυκνωτής Χ είναι uF επίπεδο, και ο πυκνωτής Υ είναι nF επίπεδο. Χ ο πυκνωτής καταστέλλει τη διαφορική παρέμβαση τρόπου, ο πυκνωτής Υ καταστέλλει την κοινή παρέμβαση τρόπου
Το κατώτατο σημείο του πυκνωτή Υ διαιρείται σε Y1, Y2, Y3, και Y4. Οι κύριες διαφορές είναι:
1. Y1 η αντίσταση υψηλής τάσης είναι μεγαλύτερη από 8 kV,
2. Y2 η αντίσταση υψηλής τάσης είναι μεγαλύτερη από 5 kV,
3. Y3 υψηλή αντίσταση απροσδιόριστη
4. Y4 η αντίσταση υψηλής τάσης είναι μεγαλύτερη από 2,5 kV
Ο πυκνωτής Y1 σχεδιάζεται ειδικά για το εναλλασσόμενο ρεύμα που οι ηλεκτρικές συσκευές, ανταποκρίνονται σε διάφορα πρότυπα πιστοποίησης ασφάλειας, και είναι κατάλληλες για τα κυκλώματα διαγώνιος-γραμμών και παράκαμψης. Και είναι κατάλληλο για τα κυκλώματα εναλλασσόμενου ρεύματος, συμπαγές σε μέγεθος, υψηλό στην απόδοση δαπανών, και συναντά τις ασφάλειες προτύπου των κυκλωμάτων εναλλασσόμενου ρεύματος. Οι πυκνωτές Χ και Υ είναι πυκνωτές ασφάλειας, ο πυκνωτής Χ είναι μεταξύ του ζωντανού καλωδίου και του ουδέτερου καλωδίου, και ο πυκνωτής Υ είναι μεταξύ του ζωντανού καλωδίου και του εδάφους. Χρησιμοποιούνται στο φίλτρο παροχής ηλεκτρικού ρεύματος για να διαδραματίσουν το ρόλο του φιλτραρίσματος παροχής ηλεκτρικού ρεύματος, και να φιλτραρίσουν τον κοινό τρόπο (πυκνωτής Υ) και τη διαφορική παρέμβαση τρόπου (πυκνωτής Χ) αντίστοιχα.
Χαρακτηριστικό γνώρισμα
1. Μικρό μέγεθος.
2. Πυκνωτές εναλλασσόμενου ρεύματος που έχουν περάσει και συμμορφώθηκαν με την πιστοποίηση ασφάλειας.
3. Η υψηλής συχνότητας απώλεια είναι μικρή, και μπορεί να αντισταθεί τον αντίκτυπο των μέγιστων κυμάτων εναλλασσόμενου ρεύματος.
4. Ισχυρή over-current ικανότητα, μικρές ικανότητα και μείωση απώλειας.
5. Μακριά ζωή υπηρεσιών.
Πλεονεκτήματα
1. Έχουμε όλα τα πρότυπα του υλικού, σας κερδίζουμε χρόνο ψάχνοντας το. Και συστήστε τα υλικά για σας εάν χρειάζεστε.
2. Με τα ίδια ποιοτικά προϊόντα, μπορούμε να σας δώσουμε καλύτερα την τιμή. Έρευνες στη μεταπώληση, θα παράσχουμε την καλή υπηρεσία, όπως η θέση προϊόντων αναπροσαρμογών, η τεχνική υποστήριξη κ.λπ. (24 ώρες on-line)
3. Έχουμε πολλά αποθέματα, και ο χρόνος παράδοσης είναι συνήθως σύντομος.
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
||||||||||||||||
|
Temp ανακύκλωση
|
Εμφάνιση |
Καμία χαρακτηρισμένη ατέλεια |
Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους. προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.
|
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1000MΩ λ. | |||||||||||||||||
|
Υγρασία (Κάτω από Σταθερός Κράτος) |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH. προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
|
Διηλεκτρικός Δύναμη |
Ανά στοιχείο 8 |
|||||||||||||||||
|
Δοκιμή ζωής |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃. Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους
| Προϊόν και κώδικας μεγέθους | Εκτιμημένη τάση εναλλασσόμενου ρεύματος | Χαρακτηριστικό θερμοκρασίας | Εκτιμημένη ικανότητα | Ανοχή της ικανότητας | Μέγεθος (χιλ.) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(β) |
10pF |
Κ |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(ε) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
Μ |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Μέθοδος προδιαγραφών και δοκιμής
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
|||||||||||||
|
Temp αποθήκευσης. Σειρά |
-40℃~+125℃ | ||||||||||||||
|
Λειτουργούντα Temp. Σειρά |
-25℃~+125℃ | ||||||||||||||
|
|
Η εμφάνιση έχει |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Παράγοντας διασκεδασμού |
Β, Ε: 2.5% ανώτατος |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
Β: - 10~+10% |
|
|||||||||||||
Διαδικασία παραγωγής
