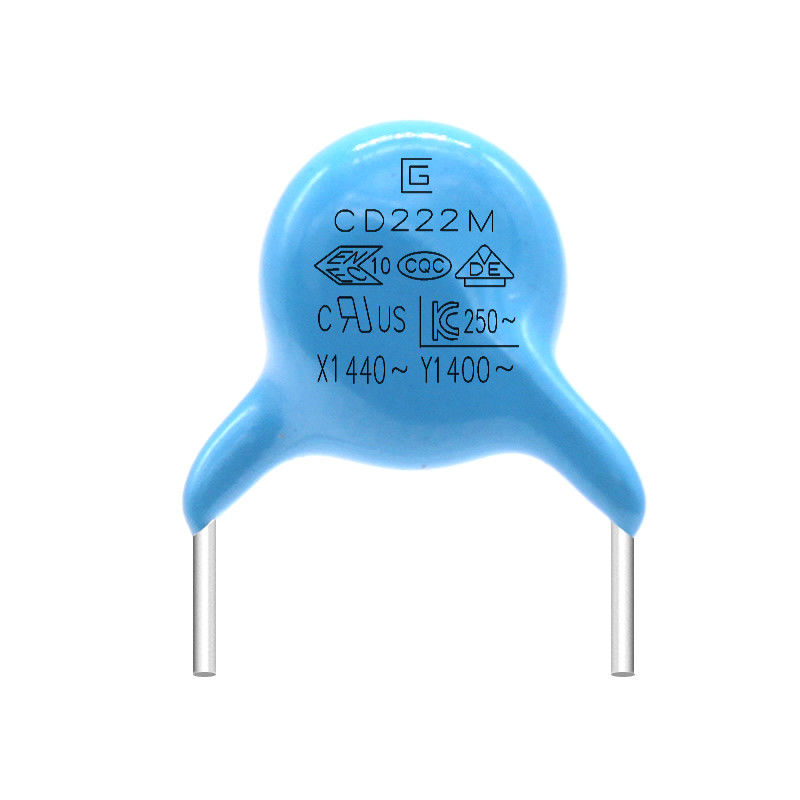

Μικρή απόδοση 222M μόνωσης μεγέθους υψηλή υψηλή αντίσταση αντίκτυπου πυκνωτών ασφάλειας 400VAC Y1
Ποια είναι η διαφορά μεταξύ του πυκνωτή Y1 και του πυκνωτή Y2;
1. Αντισταθείτε την τάση και η πίσσα είναι διαφορετική
Η εκτιμημένη τάση του πυκνωτή Y1 είναι 400VAC και αντισταθείτε την τάση μπορεί να φθάσει σε 4000VAC
Η εκτιμημένη τάση του πυκνωτή Y2 είναι 300VAC και αντισταθείτε την τάση μπορεί να φθάσει σε 2600VAC
Η συμβατική πίσσα του πυκνωτή Y1 είναι 10mm
Η συμβατική πίσσα του πυκνωτή Y2 είναι 7.5mm
2. Διαφορετικοί τύποι μονώσεων
Ο πυκνωτής Y1 ανήκει στη διπλή μόνωση ή την ενισχυμένη μόνωση
Ο πυκνωτής Y2 ανήκει στη βασική μόνωση ή τη συμπληρωματική μόνωση
Πλεονεκτήματα
1. Έχουμε όλα τα πρότυπα του υλικού, σας κερδίζουμε χρόνο οχυρό και συστήνουμε τα υλικά για σας εάν χρειάζεστε.
2. Με τα ίδια ποιοτικά προϊόντα, μπορούμε να σας δώσουμε καλύτερα τα priceInquiries στη μεταπώληση, θα παράσχουμε την καλή υπηρεσία, τέτοιες θέση προϊόντων asupdate, τεχνική υποστήριξη κ.λπ. (24 ώρες on-line)
3. Έχουμε πολλά αποθέματα, και ο χρόνος παράδοσης είναι συνήθως σύντομος.
Y1 πυκνωτής .pdf ασφάλειας
Y1 τομείς εφαρμογής πυκνωτών:
Είναι ιδανικός για τη χρησιμοποίηση στην ηλεκτρομαγνητικές καταστολή παρέμβασης και τη σύνδεση στους κεντρικούς αγωγούς ανεφοδιασμού, παράκαμψη γραμμών, σύζευξη κεραιών, πέρα από τη γραμμή, εφαρμογή διπλός-προστασίας.
|
ΣΤΟΙΧΕΙΟ
|
ΠΡΟΔΙΑΓΡΑΦΗ
|
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ
|
|
Temp ανακύκλωση
|
Εμφάνιση
|
Καμία χαρακτηρισμένη ατέλεια
|
Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους.
προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση.
Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.
| (STEP) |
1 |
2 |
3 |
4 |
| (TEMP.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (ΧΡΟΝΟΣ) |
30±3min. |
3min. ανώτατος |
30±3min. |
3min. ανώτατος |
|
|
Ικανότητα
Αλλαγή
|
Β: ±10% ανώτατο
Ε: ±20% ανώτατο
Φ: ±30% ανώτατο
|
|
D.F.
|
Β, Ε: 5.0% ανώτατος
Φ: 7.0% ανώτατος
|
|
I.R.
|
1000MΩ λ. |
|
Υγρασία
(Κάτω από
Σταθερός
Κράτος)
|
Εμφάνιση
|
Κανένα που χαρακτηρίζεται
ατέλεια
|
Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH.
προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση.
Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.
|
|
Ικανότητα
Αλλαγή
|
Β: ±10% ανώτατο
Ε: ±20% ανώτατο
Φ: ±30% ανώτατο
|
|
D.F.
|
Β, Ε: 5.0% ανώτατος
Φ: 7.0% ανώτατος
|
|
I.R.
|
1500MΩ λ. |
|
Διηλεκτρικός
Δύναμη
|
Ανά στοιχείο 8
|
|
Δοκιμή ζωής
|
Εμφάνιση
|
Κανένα που χαρακτηρίζεται
ατέλεια
|
Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃.
Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις.
Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.
|
|
Ικανότητα
Αλλαγή
|
Β: ±10% ανώτατο
Ε: ±20% ανώτατο
Φ: ±30% ανώτατο
|
|
D.F.
|
Β, Ε: 5.0% ανώτατος
Φ: 7.0% ανώτατος
|
|
I.R.
|
1500MΩ λ. |
Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους
| Προϊόν και κώδικας μεγέθους |
Εκτιμημένη τάση εναλλασσόμενου ρεύματος |
Χαρακτηριστικό θερμοκρασίας |
Εκτιμημένη ικανότητα |
Ανοχή της ικανότητας |
Μέγεθος (χιλ.) |
| D.max |
T.max |
P±0.8 |
d±0.05 |
| Q065B□100K□□ |
400Vac |
(β)
Y5P
±10
|
10pF |
Κ
±10%
|
6.5 |
4.5 |
10 |
0,55 |
| Q065B□150K□□ |
15pF |
6.5 |
4.5 |
10 |
0,55 |
| Q070B□220K□□ |
22pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□330K□□ |
33pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□470K□□ |
47pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□560K□□ |
56pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□620K□□ |
62pF |
7.0 |
4.5 |
10 |
0,55 |
| Q070B□820K□□ |
82pF |
7.0 |
4.5 |
10 |
0,55 |
| Q065B□101K□□ |
100pF |
6.5 |
4.5 |
10 |
0,55 |
| Q065B□221K□□ |
220pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075B□331K□□ |
330pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085B□471K□□ |
470pF |
8.5 |
4.5 |
10 |
0,6 |
| Q085B□561K□□ |
560pF |
8.5 |
4.5 |
10 |
0,6 |
| Q095B□681K□□ |
680pF |
9.5 |
4.5 |
10 |
0,6 |
| Q110B□821K□□ |
820pF |
11.0 |
4.5 |
10 |
0,6 |
| Q115B□102K□□ |
1000pF |
11.5 |
4.5 |
10 |
0,6 |
| Q065E□471K□□ |
(ε)
Y5U
+22%
-56%
|
470pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075E□561K□□ |
560pF |
7.5 |
4.5 |
10 |
0,6 |
| Q075E□681K□□ |
680pF |
7.5 |
4.5 |
10 |
0,6 |
| Q075E□821K□□ |
820pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085E□102K□□ |
1000pF |
8.5 |
4.5 |
10 |
0,65 |
| Q095E□152M□□ |
1500pF |
Μ
±20%
|
9.5 |
4.5 |
10 |
0,65 |
| Q105E□222M□□ |
2200pF |
10.5 |
4.5 |
10 |
0,65 |
| Q115E□332M□□ |
3300pF |
11.5 |
4.5 |
10 |
0,65 |
| Q065F□102M□□ |
(f)
Y5V
+22%
-82%
|
1000pF |
6.5 |
4.5 |
10 |
0,55 |
| Q075F□152M□□ |
1500pF |
7.5 |
4.5 |
10 |
0,6 |
| Q085F□222M□□ |
2200pF |
8.5 |
4.5 |
10 |
0,6 |
| Q100F□332M□□ |
3300pF |
10.0 |
4.5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□472M□□ |
4700pF |
11.5 |
4.5 |
10 |
0,65 |
Μέθοδος προδιαγραφών και δοκιμής
|
ΣΤΟΙΧΕΙΟ
|
ΠΡΟΔΙΑΓΡΑΦΗ
|
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ
|
|
Temp αποθήκευσης. Σειρά
|
-40℃~+125℃ |
|
|
Λειτουργούντα Temp. Σειρά
|
-25℃~+125℃ |
|
|
Εμφάνιση και
Διάσταση
|
Η εμφάνιση έχει
καμία χαρακτηρισμένη ατέλεια.
Οι διαστάσεις θα είναι μέσα στη διευκρινισμένη ανοχή.
|
Την εμφάνιση προσέχουν στη θέα
Η διάσταση μετριέται από τον παχυμετρικό διαβήτη
|
|
Σημάδι
|
Πρέπει να διακριθείτε εύκολα.
|
Προσέχεται στη θέα
|
|
Ικανότητα
|
Μέσα διευκρινισμένος
ανοχή
|
Temp. 20±2℃
Εντάσεις 1.0±0.2Vrms
Freq. 1±0.1KHz
|
|
Παράγοντας διασκεδασμού
|
Β, Ε: 2.5% ανώτατος
Φ: 3.5% ανώτατος
|
Ίδιος όρος με την ικανότητα
|
|
Αντίσταση μόνωσης
|
10,000MΩ
10,000MΩmin
|
Η αντίσταση μόνωσης θα μετρηθεί με 500±50V.DC μέσα σε 60±5 SEC της χρέωσης.
|
|
Διηλεκτρική δύναμη
|
Μεταξύ
Καλώδια μολύβδου
|
Καμία αποτυχία.
|
Εφαρμόστε μια τάση 4.0KVAC για 1 λεπτό μεταξύ των καλωδίων μολύβδου.
(Δαπάνη/απαλλαγή current≤50mA) (Y2: 2.6KVAC)
|
|
Σώμα
Μόνωση
|
Καμία αποτυχία.
|
Τα τερματικά του πυκνωτή θα είναι
![]() συνδεμένος. Ένα φύλλο αλουμινίου μετάλλων θα τυλιχτεί πολύ γύρω από το σώμα του πυκνωτή στην απόσταση περίπου 3 - 4 χιλ. από κάθε τερματικό. Μια τάση 4.0KVAC εφαρμόζεται μεταξύ των καλωδίων μολύβδου πυκνωτών και του φύλλου αλουμινίου μετάλλων. (Y2: 2.6KVAC)
(Ρεύμα ≤50mA δαπανών/απαλλαγής)
|
|
Θερμοκρασία
Χαρακτηριστικό
|
Β: - 10~+10%
Ε: - 56~+22%
Φ: - 80~+30%
|
Η ικανότητα θα μετρηθεί σε κάθε βήμα όπως επόμενη.
Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 85±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από τις αρχικές μετρήσεις.
| (Βήμα) |
① |
② |
③ |
④ |
⑤ |
| (Temp.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
Διαδικασία παραγωγής
1. Συσκευασία στο σωλήνα/το εξέλικτρο/την κομμένη ταινία/τον όγκο, περικάλυμμα φυσαλίδων, κιβώτιο, χαρτοκιβώτιο
2. Η αρχική συσκευασία κατασκευαστών, η έξω συσκευασία θα είναι σε έναν όρο φρεατίων με το κατάλληλο μέγεθος για να κερδίσει έξοδα αποστολής
3. Δείγμα με αυθημερόν ή την παράδοση επόμενης μέρας, μαζική διαταγή μέσα σε 3-7 ημέρες, αλλά depens στην ακριβή ποσότητα
4. Ο απολογισμός ναυτιλίας πελατών είναι διαθέσιμος
5. Εάν η δηλωμένη αξία για τον εκτελωνισμό απαιτείται, παρακαλώ μας πέστε πρίν στέλνει
6. Καταχωρημένο πακέτο, DHL, Fedex, UPS, ARAMEX, EMS, αέρας που στέλνει, ναυτιλία θάλασσας ή άλλες.
