Λεπτομέρειες:
|
| Θερμοκρασία αποθήκευσης. Εύρος: | -40℃~+125℃ | Θερμοκρασία λειτουργίας. Εύρος: | -25℃~+125℃ |
|---|---|---|---|
| Υλικό: | Κεραμικός | Προσαρμόστε: | παρέχετε τις υπηρεσίες δειγμάτων |
| Χαρακτηριστικά γνωρίσματα: | Ιδανικό για εφαρμογή σε όλη τη γραμμή | λέξη κλειδί: | Υ1 Πυκνωτής Ασφαλείας |
| Τύπος συσκευασίας: | Μέσω της τρύπας | Εφαρμογές: | RF / Φούρνος μικροκυμάτων, γενικής χρήσης |
| Επισημαίνω: | πυκνωτής ασφάλειας 152M Y1,Πυκνωτής ασφάλειας CQC Y1,Κεραμικοί πυκνωτές 400VAC ασφάλειας |
||

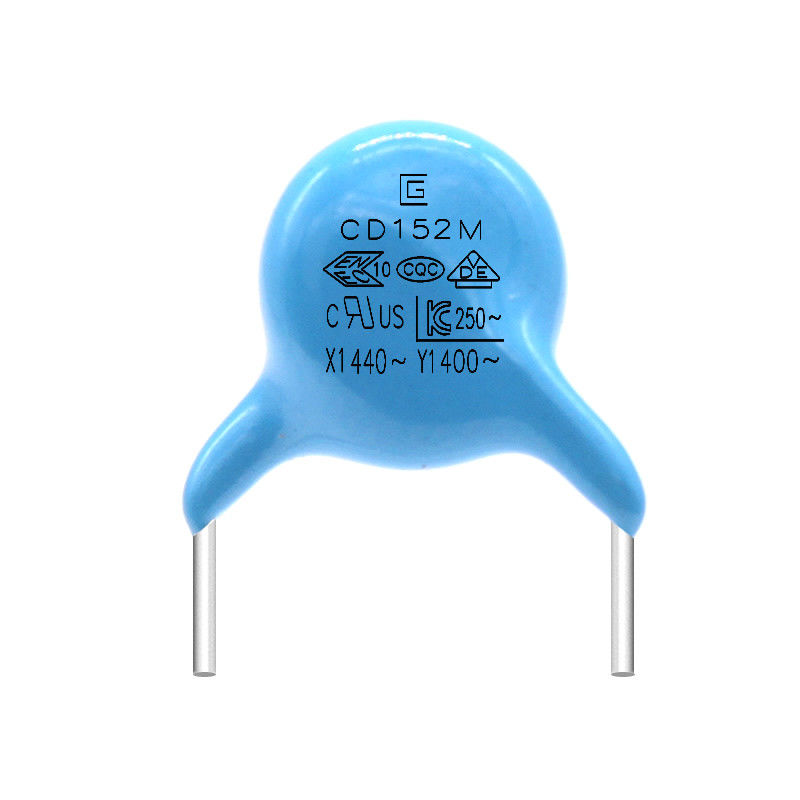

Μικρή απόδοση 152M μόνωσης μεγέθους υψηλή υψηλή αντίσταση αντίκτυπου πυκνωτών ασφάλειας 400VAC Y1
Υπάρχουν μερικά μεταβλητά στοιχεία στο κύκλωμα, όπως τα πηνία, οι πυκνωτές, κ.λπ. Αυτά τα μεταβλητά στοιχεία μπορούν γενικά μόνο να επιφέρουν ή να μειώσουν τη σχετική αλλαγή (ή τη μείωση) της ημιτονοειδούς ποσότητας αντίστοιχης συχνότητάς του. Παραδείγματος χάριν, όταν ανοίγεται ο διακόπτης, το εναλλασσόμενο ρεύμα θα αλλάξει επανειλημμένα μεταξύ Y1 και Y2, και ο ηλεκτρομαγνητικός τομέας που παράγεται αυτή τη στιγμή (ένα μαγνητικό πεδίο παρόμοιο με το φως που εκπέμπεται από την πηγή φωτός) θα παραγάγει φυσικά μια δύναμη μεταξύ των καλωδίων
Ποια είναι η διαφορά μεταξύ του πυκνωτή Y1 και του πυκνωτή Y2;
1. Αντισταθείτε την τάση και η πίσσα είναι διαφορετική
Η εκτιμημένη τάση του πυκνωτή Y1 είναι 400VAC και αντισταθείτε την τάση μπορεί να φθάσει σε 4000VAC
Η εκτιμημένη τάση του πυκνωτή Y2 είναι 300VAC και αντισταθείτε την τάση μπορεί να φθάσει σε 2600VAC
Η συμβατική πίσσα του πυκνωτή Y1 είναι 10mm
Η συμβατική πίσσα του πυκνωτή Y2 είναι 7.5mm
2. Διαφορετικοί τύποι μονώσεων
Ο πυκνωτής Y1 ανήκει στη διπλή μόνωση ή την ενισχυμένη μόνωση
Ο πυκνωτής Y2 ανήκει στη βασική μόνωση ή τη συμπληρωματική μόνωση
Χαρακτηριστικό γνώρισμα
1. Μικρό μέγεθος.
2. Πυκνωτές εναλλασσόμενου ρεύματος που έχουν περάσει και συμμορφώθηκαν με την πιστοποίηση ασφάλειας.
3. Η υψηλής συχνότητας απώλεια είναι μικρή, και μπορεί να αντισταθεί τον αντίκτυπο των μέγιστων κυμάτων εναλλασσόμενου ρεύματος.
4. Ισχυρή over-current ικανότητα, μικρές ικανότητα και μείωση απώλειας.
5. Μακριά ζωή υπηρεσιών.
6. Η εκτιμημένη τάση Y1 είναι 400-500VAC, και η πειραματική τάση είναι 4000VAC.
7. Οι πυκνωτές Υ χρησιμοποιούν συχνά την υψηλής τάσεως κεραμική.
8. Το Y1 είναι ένας διπλός-μονωμένος πυκνωτής Υ, ο οποίος χρησιμοποιείται για να γεφυρώσει τις αρχικές και δευτεροβάθμιες πλευρές.
9. Flame-retardant συσκευασία εποξικής ρητίνης.
10. Χ οι πυκνωτές και οι πυκνωτές Υ αναφέρονται συλλογικά ως πυκνωτές ασφάλειας. Οι πυκνωτές ασφάλειας χρησιμοποιούνται σε τέτοιες περιπτώσεις, δηλ., αφότου αποτυγχάνει ο πυκνωτής, αυτό δεν θα προκαλέσουν τη ηλεκτροπληξία και δεν θα διακινδυνεψουν την προσωπική ασφάλεια.
Y1 τομείς εφαρμογής πυκνωτών:
Είναι ιδανικός για τη χρησιμοποίηση στην ηλεκτρομαγνητικές καταστολή παρέμβασης και τη σύνδεση στους κεντρικούς αγωγούς ανεφοδιασμού, παράκαμψη γραμμών, σύζευξη κεραιών, πέρα από τη γραμμή, εφαρμογή διπλός-προστασίας.
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
||||||||||||||||
|
Temp ανακύκλωση
|
Εμφάνιση |
Καμία χαρακτηρισμένη ατέλεια |
Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους. προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.
|
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1000MΩ λ. | |||||||||||||||||
|
Υγρασία (Κάτω από Σταθερός Κράτος) |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH. προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
|
Διηλεκτρικός Δύναμη |
Ανά στοιχείο 8 |
|||||||||||||||||
|
Δοκιμή ζωής |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃. Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους
| Προϊόν και κώδικας μεγέθους | Εκτιμημένη τάση εναλλασσόμενου ρεύματος | Χαρακτηριστικό θερμοκρασίας | Εκτιμημένη ικανότητα | Ανοχή της ικανότητας | Μέγεθος (χιλ.) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(β) |
10pF |
Κ |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(ε) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
Μ |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Μέθοδος προδιαγραφών και δοκιμής
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
|||||||||||||
|
Temp αποθήκευσης. Σειρά |
-40℃~+125℃ | ||||||||||||||
|
Λειτουργούντα Temp. Σειρά |
-25℃~+125℃ | ||||||||||||||
|
|
Η εμφάνιση έχει |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Παράγοντας διασκεδασμού |
Β, Ε: 2.5% ανώτατος |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
Β: - 10~+10% |
|
|||||||||||||
Διαδικασία παραγωγής
