Κεραμικός πυκνωτής 102M ασφάλειας υψηλή απόδοση μόνωσης

Name: Κεραμικός πυκνωτής 102M ασφάλειας υψηλή απόδοση μόνωσης
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5V-102M-400VAC
Price: 44.05 USD
Availability: InStock

Όλα τα Προϊόντα

X2 Πυκνωτής Ασφαλείας
(64)

Υ1 Πυκνωτής Ασφαλείας
(41)

Υ2 Πυκνωτής Ασφαλείας
(14)

Επιμεταλλωμένος πυκνωτής ταινιών πολυπροπυλενίου
(38)

έξοχος πυκνωτής
(29)

Επιμεταλλωμένος πυκνωτής ταινιών πολυεστέρα
(10)

MMKP82 πυκνωτής
(22)

ηλεκτρολυτικός πυκνωτής αργιλίου
(24)

Βαρίστορ οξειδίου μετάλλου
(79)

Varistor SMD MOV
(16)

Θερμική αντίσταση NTC
(65)

Αισθητήρας θερμοκρασίας NTC
(32)

Αισθητήρας ρεύματος εφέ Hall
(17)

Ηλεκτρική θρυαλλίδα οχημάτων
(24)

Εκφόρτισης αερίου σωλήνας
(42)

Ηλεκτρική τροφοδοσία οθόνης LED
(12)

Αδιάβροχη τροφοδοσία
(11)

ΘΡΥΑΛΛΙΔΑ υψηλής τάσης
(88)

Κερματικές θερμικές ασφάλειες
(14)

Αυτόματη θρυαλλίδα λεπίδων
(11)

Κρατητής ασφάλειας που είναι τοποθετημένος σε PCB
(11)

Κύκλοι αποσύνδεσης
(6)

Είμαι Online Chat Now

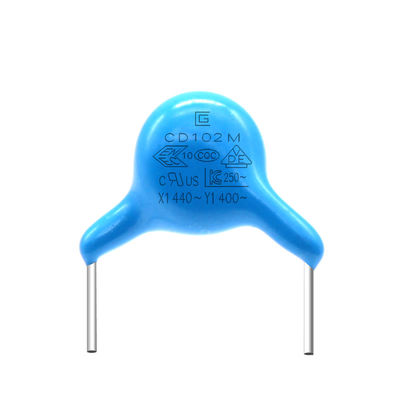

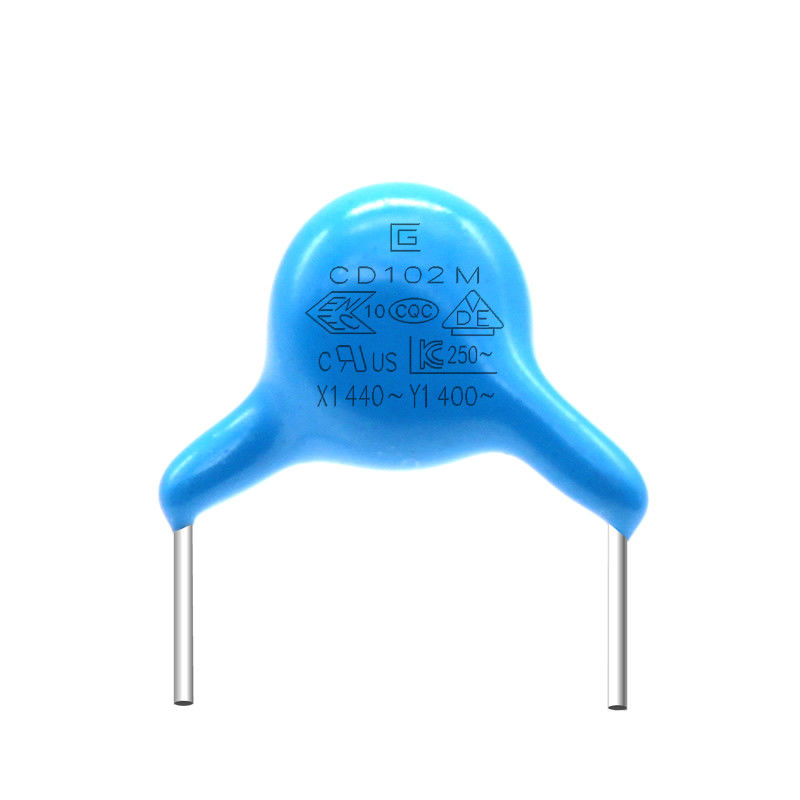

Κεραμικός πυκνωτής 102M ασφάλειας υψηλή απόδοση μόνωσης

Μεγάλες Εικόνας : Κεραμικός πυκνωτής 102M ασφάλειας υψηλή απόδοση μόνωσης

Λεπτομέρειες:

Τόπος καταγωγής:	Dongguan Κίνα
Μάρκα:	SG
Πιστοποίηση:	VDE，CQC
Αριθμό μοντέλου:	Y5V-102M-400VAC

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10000 Τεμάχια
Τιμή:	Discuss
Συσκευασία λεπτομέρειες:	μέγεθος:45cm31cm34cm,εσωτερικό κουτί:29,2cm21cm31,3cm,ένα χαρτοκιβώτιο μέσα σε δύο εσωτερικά κου
Χρόνος παράδοσης:	15-21 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	100000000 Τεμάχια

Επικοινωνία

Κεραμικός πυκνωτής 102M ασφάλειας υψηλή απόδοση μόνωσης

περιγραφή

Θερμοκρασία αποθήκευσης. Εύρος:	-40℃~+125℃	Θερμοκρασία λειτουργίας. Εύρος:	-25℃~+125℃
Υλικό:	Κεραμικός	Προσαρμόστε:	παρέχετε τις υπηρεσίες δειγμάτων
Χαρακτηριστικά γνωρίσματα:	Μικρό μέγεθος	λέξη κλειδί:	Υ1 Πυκνωτής Ασφαλείας
Τύπος συσκευασίας:	Μέσω της τρύπας	Εφαρμογές:	εξοπλισμός γραφείου, ηλεκτρονικός εξοπλισμός
Επισημαίνω:	Κεραμικός πυκνωτής ασφάλειας , πυκνωτής 102M

Υψηλή απόδοση 102M μόνωσης φλόγα πυκνωτών ασφάλειας 400VAC Y1 - συσκευασία εποξικής ρητίνης καθυστερούντω

Χαρακτηριστικά γνωρίσματα:

Υψηλή απόδοση μόνωσης
υψηλή σταθερότητα
υψηλή αντίσταση αντίκτυπου
μακριά ζωή υπηρεσιών

Y1 πυκνωτής .pdf ασφάλειας

Y1 τομείς εφαρμογής πυκνωτών:

Είναι ιδανικός για τη χρησιμοποίηση στην ηλεκτρομαγνητικές καταστολή παρέμβασης και τη σύνδεση στους κεντρικούς αγωγούς ανεφοδιασμού, παράκαμψη γραμμών, σύζευξη κεραιών, πέρα από τη γραμμή, εφαρμογή διπλός-προστασίας.

Ποια είναι η διαφορά μεταξύ του πυκνωτή Y1 και του πυκνωτή Y2;

1. Αντισταθείτε την τάση και η πίσσα είναι διαφορετική
Η εκτιμημένη τάση του πυκνωτή Y1 είναι 400VAC και αντισταθείτε την τάση μπορεί να φθάσει σε 4000VAC
Η εκτιμημένη τάση του πυκνωτή Y2 είναι 300VAC και αντισταθείτε την τάση μπορεί να φθάσει σε 2600VAC
Η συμβατική πίσσα του πυκνωτή Y1 είναι 10mm
Η συμβατική πίσσα του πυκνωτή Y2 είναι 7.5mm
2. Διαφορετικοί τύποι μονώσεων
Ο πυκνωτής Y1 ανήκει στη διπλή μόνωση ή την ενισχυμένη μόνωση
Ο πυκνωτής Y2 ανήκει στη βασική μόνωση ή τη συμπληρωματική μόνωση

ΣΤΟΙΧΕΙΟ

ΠΡΟΔΙΑΓΡΑΦΗ

ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ

Temp ανακύκλωση

Εμφάνιση

Καμία χαρακτηρισμένη ατέλεια

Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους.

προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.

(STEP)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(ΧΡΟΝΟΣ)	30±3min.	3min. ανώτατος	30±3min.	3min. ανώτατος

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1000MΩ λ.

Υγρασία

(Κάτω από

Σταθερός

Κράτος)

Εμφάνιση

Κανένα που χαρακτηρίζεται

ατέλεια

Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH.

προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1500MΩ λ.

Διηλεκτρικός

Δύναμη

Ανά στοιχείο 8

Δοκιμή ζωής

Εμφάνιση

Κανένα που χαρακτηρίζεται

ατέλεια

Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃.

Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1500MΩ λ.

Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους

Προϊόν και κώδικας μεγέθους	Εκτιμημένη τάση εναλλασσόμενου ρεύματος	Χαρακτηριστικό θερμοκρασίας	Εκτιμημένη ικανότητα	Ανοχή της ικανότητας	Μέγεθος (χιλ.)
Προϊόν και κώδικας μεγέθους	Εκτιμημένη τάση εναλλασσόμενου ρεύματος	Χαρακτηριστικό θερμοκρασίας	Εκτιμημένη ικανότητα	Ανοχή της ικανότητας	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(β) Y5P ±10	10pF	Κ ±10%	6.5	4.5	10	0,55
Q065B□150K□□			15pF		6.5	4.5	10	0,55
Q070B□220K□□			22pF		7.0	4.5	10	0,55
Q070B□330K□□			33pF		7.0	4.5	10	0,55
Q070B□470K□□			47pF		7.0	4.5	10	0,55
Q070B□560K□□			56pF		7.0	4.5	10	0,55
Q070B□620K□□			62pF		7.0	4.5	10	0,55
Q070B□820K□□			82pF		7.0	4.5	10	0,55
Q065B□101K□□			100pF		6.5	4.5	10	0,55
Q065B□221K□□			220pF		6.5	4.5	10	0,55
Q075B□331K□□			330pF		7.5	4.5	10	0,6
Q085B□471K□□			470pF		8.5	4.5	10	0,6
Q085B□561K□□			560pF		8.5	4.5	10	0,6
Q095B□681K□□			680pF		9.5	4.5	10	0,6
Q110B□821K□□			820pF		11.0	4.5	10	0,6
Q115B□102K□□			1000pF		11.5	4.5	10	0,6
Q065E□471K□□		(ε) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□561K□□			560pF		7.5	4.5	10	0,6
Q075E□681K□□			680pF		7.5	4.5	10	0,6
Q075E□821K□□			820pF		7.5	4.5	10	0,6
Q085E□102K□□			1000pF		8.5	4.5	10	0,65
Q095E□152M□□			1500pF	Μ ±20%	9.5	4.5	10	0,65
Q105E□222M□□			2200pF		10.5	4.5	10	0,65
Q115E□332M□□			3300pF		11.5	4.5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□152M□□			1500pF		7.5	4.5	10	0,6
Q085F□222M□□			2200pF		8.5	4.5	10	0,6
Q100F□332M□□			3300pF		10.0	4.5	10	0,65
Q115F□472M□□			4700pF		11.5	4.5	10	0,65

Κεραμικός πυκνωτής 102M ασφάλειας υψηλή απόδοση μόνωσης 0
Μέθοδος προδιαγραφών και δοκιμής

ΣΤΟΙΧΕΙΟ

ΠΡΟΔΙΑΓΡΑΦΗ

ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ

Temp αποθήκευσης. Σειρά

-40℃~+125℃

Λειτουργούντα Temp. Σειρά

-25℃~+125℃

Εμφάνιση και
Διάσταση

Η εμφάνιση έχει
καμία χαρακτηρισμένη ατέλεια.
Οι διαστάσεις θα είναι μέσα στη διευκρινισμένη ανοχή.

Την εμφάνιση προσέχουν στη θέα
Η διάσταση μετριέται από τον παχυμετρικό διαβήτη

Σημάδι

Πρέπει να διακριθείτε εύκολα.

Προσέχεται στη θέα

Ικανότητα

Μέσα διευκρινισμένος
ανοχή

Temp. 20±2℃
Εντάσεις 1.0±0.2Vrms
Freq. 1±0.1KHz

Παράγοντας διασκεδασμού

Β, Ε: 2.5% ανώτατος
Φ: 3.5% ανώτατος

Ίδιος όρος με την ικανότητα

Αντίσταση μόνωσης

10,000MΩ
10,000MΩmin

Η αντίσταση μόνωσης θα μετρηθεί με 500±50V.DC μέσα σε 60±5 SEC της χρέωσης.

Διηλεκτρική δύναμη

Μεταξύ
Καλώδια μολύβδου

Καμία αποτυχία.

Εφαρμόστε μια τάση 4.0KVAC για 1 λεπτό μεταξύ των καλωδίων μολύβδου.
(Δαπάνη/απαλλαγή current≤50mA) (Y2: 2.6KVAC)

Σώμα
Μόνωση

Καμία αποτυχία.

Τα τερματικά του πυκνωτή θα είναι
συνδεμένος. Ένα φύλλο αλουμινίου μετάλλων θα τυλιχτεί πολύ γύρω από το σώμα του πυκνωτή στην απόσταση περίπου 3 - 4 χιλ. από κάθε τερματικό. Μια τάση 4.0KVAC εφαρμόζεται μεταξύ των καλωδίων μολύβδου πυκνωτών και του φύλλου αλουμινίου μετάλλων. (Y2: 2.6KVAC)
(Ρεύμα ≤50mA δαπανών/απαλλαγής)

Θερμοκρασία
Χαρακτηριστικό

Β: - 10~+10%
Ε: - 56~+22%
Φ: - 80~+30%

Η ικανότητα θα μετρηθεί σε κάθε βήμα όπως επόμενη.
Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 85±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από τις αρχικές μετρήσεις.

(Βήμα)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Κεραμικός πυκνωτής 102M ασφάλειας υψηλή απόδοση μόνωσης 1
Διαδικασία παραγωγής
