Λεπτομέρειες:
|
| Θερμοκρασία αποθήκευσης. Εύρος: | -40℃~+125℃ | Θερμοκρασία λειτουργίας. Εύρος: | -25℃~+125℃ |
|---|---|---|---|
| Πιστοποιητικό: | CQC,VDE,IEC,ENEC,RoHS | Προσαρμόστε: | Ναι, παρέχετε δείγματα υπηρεσιών |
| Χαρακτηριστικά γνωρίσματα: | Μικρό μέγεθος | Εφαρμογές: | εξοπλισμός γραφείου, ηλεκτρονικός |
| Τύπος συσκευασίας: | Μέσω της τρύπας | Τύπος: | Υ1 Πυκνωτής Ασφαλείας |
| Επισημαίνω: | Πυκνωτής ασφάλειας VDE Y1,Πυκνωτής ασφάλειας οικιακών συσκευών Y1,561K πυκνωτής |
||

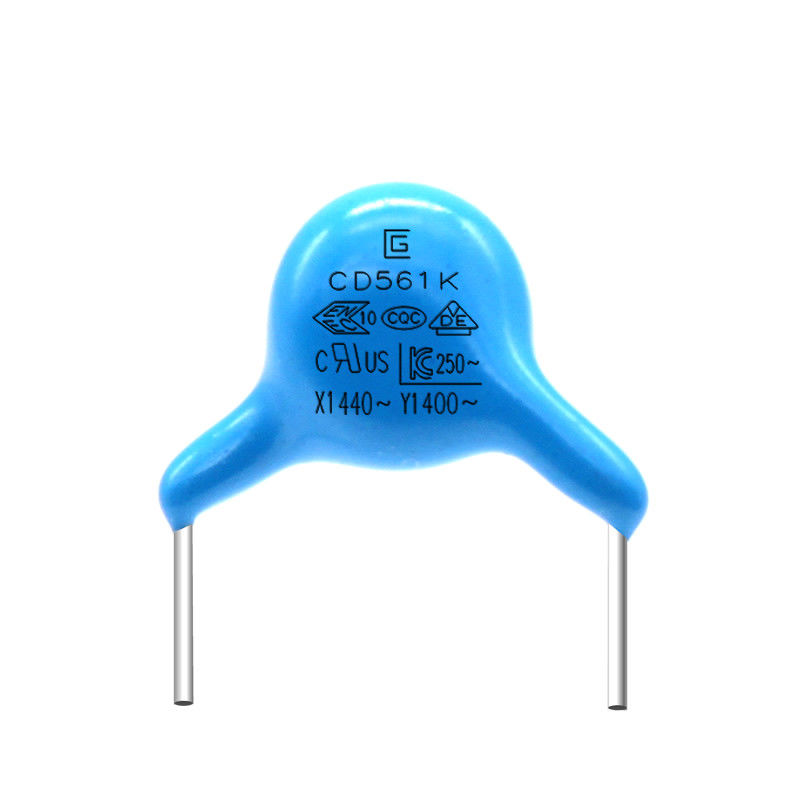

Μικρός πυκνωτής ασφάλειας μεγέθους 561K 400VAC Y1 που χρησιμοποιείται ευρέως στις μικρές οικιακές συσκευές
Y1 οι πυκνωτές είναι πυκνωτές που συνδέονται στα δύο καλώδια του ηλεκτροφόρου καλωδίου και του εδάφους (LE, Β.Α.), συνήθως ανά τα ζευγάρια. Με βάση τον περιορισμό του ρεύματος διαρροής, η αξία του πυκνωτή Υ δεν πρέπει να είναι πάρα πολύ μεγάλη. Γενικά, ο πυκνωτής Χ είναι uF επίπεδο, και ο πυκνωτής Υ είναι nF επίπεδο. Ο πυκνωτής Χ καταστέλλει τη διαφορική παρέμβαση τρόπου, και ο πυκνωτής Y1 καταστέλλει την κοινή παρέμβαση τρόπου.
Πλεονεκτήματα
1. Έχουμε όλα τα πρότυπα του υλικού, σας κερδίζουμε χρόνο οχυρό και συστήνουμε τα υλικά για σας εάν χρειάζεστε.
2. Με τα ίδια ποιοτικά προϊόντα, μπορούμε να σας δώσουμε καλύτερα τα priceInquiries στη μεταπώληση, θα παράσχουμε την καλή υπηρεσία, τέτοιες θέση προϊόντων asupdate, τεχνική υποστήριξη κ.λπ. (24 ώρες on-line)
3. Έχουμε πολλά αποθέματα, και ο χρόνος παράδοσης είναι συνήθως σύντομος.
Y1 τομείς εφαρμογής πυκνωτών:
Ευρέως χρησιμοποιημένος στις μικρές οικιακές συσκευές, τα προϊόντα δύναμης, τις ηλεκτρομηχανικές μηχανές, το φωτισμό των οδηγήσεων, τους φορτιστές, τις uninterruptible παροχές ηλεκτρικού ρεύματος, τα φίλτρα, τους ηλεκτρονικούς διορθωτές, την αυτοκίνητη ηλεκτρονική, την ασφάλεια και άλλες βιομηχανίες.
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
||||||||||||||||
|
Temp ανακύκλωση
|
Εμφάνιση |
Καμία χαρακτηρισμένη ατέλεια |
Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους. προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.
|
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1000MΩ λ. | |||||||||||||||||
|
Υγρασία (Κάτω από Σταθερός Κράτος) |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH. προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
|
Διηλεκτρικός Δύναμη |
Ανά στοιχείο 8 |
|||||||||||||||||
|
Δοκιμή ζωής |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃. Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους
| Προϊόν και κώδικας μεγέθους | Εκτιμημένη τάση εναλλασσόμενου ρεύματος | Χαρακτηριστικό θερμοκρασίας | Εκτιμημένη ικανότητα | Ανοχή της ικανότητας | Μέγεθος (χιλ.) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(β) |
10pF |
Κ |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(ε) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
Μ |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Μέθοδος προδιαγραφών και δοκιμής
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
|||||||||||||
|
Temp αποθήκευσης. Σειρά |
-40℃~+125℃ | ||||||||||||||
|
Λειτουργούντα Temp. Σειρά |
-25℃~+125℃ | ||||||||||||||
|
|
Η εμφάνιση έχει |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Παράγοντας διασκεδασμού |
Β, Ε: 2.5% ανώτατος |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
Β: - 10~+10% |
|
|||||||||||||
Διαδικασία παραγωγής
Διαφορές στους πυκνωτές X1, X2, Y1 και Y2
Οι πυκνωτές είναι παθητικά ηλεκτρονικά συστατικά που χρησιμοποιούνται σε πολλά κυκλώματα για να εκτελέσουν μια ευρεία ποικιλία των λειτουργιών, από τους ταλαντωτές στις εφαρμογές παροχής ηλεκτρικού ρεύματος. Μια συγκεκριμένη χρήση των πυκνωτών είναι στο φιλτράρισμα ηλεκτροφόρων καλωδίων σε πολλές συσκευές και ηλεκτρονικές συσκευές. Οι πυκνωτές που χρησιμοποιούνται σε αυτές τις εφαρμογές είναι ταξινομημένοι ως είτε κατηγορία Χ είτε κατηγορία Υ, και έπειτα εκτιμημένοι από τη δοκιμασμένη τάση τους, όπως X1 είτε Y2. Αυτοί οι προσδιορισμοί κατηγορίας αναφέρονται στην εκτίμηση και την εφαρμογή ασφάλειας ενός πυκνωτή.
