Μικρός κεραμικός πυκνωτής 471K 400VAC υψηλής τάσης που προσαρμόζεται

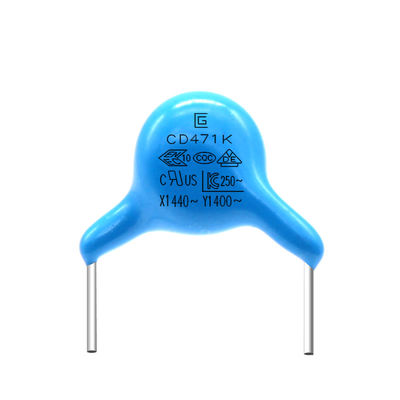

Μεγάλες Εικόνας : Μικρός κεραμικός πυκνωτής 471K 400VAC υψηλής τάσης που προσαρμόζεται

Λεπτομέρειες:

Τόπος καταγωγής:	Dongguan Κίνα
Μάρκα:	SG
Πιστοποίηση:	VDE，CQC
Αριθμό μοντέλου:	Y5U-471K-400VAC

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10000 Τεμάχια
Τιμή:	Discuss
Συσκευασία λεπτομέρειες:	μέγεθος:45cm31cm34cm,εσωτερικό κουτί:29,2cm21cm31,3cm,ένα χαρτοκιβώτιο μέσα σε δύο εσωτερικά κου
Χρόνος παράδοσης:	15-21 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	100000000 Τεμάχια

Επικοινωνία

Μικρός κεραμικός πυκνωτής 471K 400VAC υψηλής τάσης που προσαρμόζεται

περιγραφή

Θερμοκρασία αποθήκευσης. Εύρος:	-40℃~+125℃	Θερμοκρασία λειτουργίας. Εύρος:	-25℃~+125℃
Πιστοποιητικό:	CQC,VDE,IEC,ENEC,RoHS	Προσαρμόστε:	Ναι, παρέχετε δείγματα υπηρεσιών
Χαρακτηριστικά γνωρίσματα:	Μικρό μέγεθος	Συσκευασία:	Τυποποιημένη συσκευασία
Εφαρμογή:	Ασφάλεια	Τύπος:	Υ1 Πυκνωτής Ασφαλείας
Επισημαίνω:	Κεραμικός πυκνωτής 471k υψηλής τάσης , Κεραμικός πυκνωτής 400vac υψηλής τάσης , Μικρός κεραμικός πυκνωτής 400 vac

Μικρή υψηλής τάσεως κεραμική χρήσης πυκνωτών ασφάλειας μεγέθους 471K 400VAC Y1 συχνά

Υπάρχουν μερικά μεταβλητά στοιχεία στο κύκλωμα, όπως τα πηνία, οι πυκνωτές, κ.λπ. Αυτά τα μεταβλητά στοιχεία μπορούν γενικά μόνο να επιφέρουν ή να μειώσουν τη σχετική αλλαγή (ή τη μείωση) της ημιτονοειδούς ποσότητας αντίστοιχης συχνότητάς του. Παραδείγματος χάριν, όταν ανοίγεται ο διακόπτης, το εναλλασσόμενο ρεύμα θα αλλάξει επανειλημμένα μεταξύ Y1 και Y2, και ο ηλεκτρομαγνητικός τομέας που παράγεται αυτή τη στιγμή (ένα μαγνητικό πεδίο παρόμοιο με το φως που εκπέμπεται από την πηγή φωτός) θα παραγάγει φυσικά μια δύναμη μεταξύ των καλωδίων

Χαρακτηριστικό γνώρισμα

1. Μικρό μέγεθος.
2. Πυκνωτές εναλλασσόμενου ρεύματος που έχουν περάσει και συμμορφώθηκαν με την πιστοποίηση ασφάλειας.
3. Η υψηλής συχνότητας απώλεια είναι μικρή, και μπορεί να αντισταθεί τον αντίκτυπο των μέγιστων κυμάτων εναλλασσόμενου ρεύματος.
4. Ισχυρή over-current ικανότητα, μικρές ικανότητα και μείωση απώλειας.
5. Μακριά ζωή υπηρεσιών.
6. Η εκτιμημένη τάση Y1 είναι 400-500VAC, και η πειραματική τάση είναι 4000VAC.
7. Οι πυκνωτές Υ χρησιμοποιούν συχνά την υψηλής τάσεως κεραμική.
8. Το Y1 είναι ένας διπλός-μονωμένος πυκνωτής Υ, ο οποίος χρησιμοποιείται για να γεφυρώσει τις αρχικές και δευτεροβάθμιες πλευρές.
9. Flame-retardant συσκευασία εποξικής ρητίνης.

Y1 πυκνωτής .pdf ασφάλειας

ΕΦΑΡΜΟΓΕΣ

Παροχές ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος υψηλής τάσης ή απαλλαγές.
Κυκλώματα εναλλασσόμενου ρεύματος υψηλής συχνότητας.
Καταπιεστής θορύβου ή οριζόντια κυκλώματα παραγωγής.

ΣΤΟΙΧΕΙΟ

ΠΡΟΔΙΑΓΡΑΦΗ

ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ

Temp ανακύκλωση

Εμφάνιση

Καμία χαρακτηρισμένη ατέλεια

Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους.

προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.

(STEP)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(ΧΡΟΝΟΣ)	30±3min.	3min. ανώτατος	30±3min.	3min. ανώτατος

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1000MΩ λ.

Υγρασία

(Κάτω από

Σταθερός

Κράτος)

Εμφάνιση

Κανένα που χαρακτηρίζεται

ατέλεια

Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH.

προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1500MΩ λ.

Διηλεκτρικός

Δύναμη

Ανά στοιχείο 8

Δοκιμή ζωής

Εμφάνιση

Κανένα που χαρακτηρίζεται

ατέλεια

Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃.

Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1500MΩ λ.

Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους

Προϊόν και κώδικας μεγέθους	Εκτιμημένη τάση εναλλασσόμενου ρεύματος	Χαρακτηριστικό θερμοκρασίας	Εκτιμημένη ικανότητα	Ανοχή της ικανότητας	Μέγεθος (χιλ.)
Προϊόν και κώδικας μεγέθους	Εκτιμημένη τάση εναλλασσόμενου ρεύματος	Χαρακτηριστικό θερμοκρασίας	Εκτιμημένη ικανότητα	Ανοχή της ικανότητας	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(β) Y5P ±10	10pF	Κ ±10%	6.5	4.5	10	0,55
Q065B□150K□□			15pF		6.5	4.5	10	0,55
Q070B□220K□□			22pF		7.0	4.5	10	0,55
Q070B□330K□□			33pF		7.0	4.5	10	0,55
Q070B□470K□□			47pF		7.0	4.5	10	0,55
Q070B□560K□□			56pF		7.0	4.5	10	0,55
Q070B□620K□□			62pF		7.0	4.5	10	0,55
Q070B□820K□□			82pF		7.0	4.5	10	0,55
Q065B□101K□□			100pF		6.5	4.5	10	0,55
Q065B□221K□□			220pF		6.5	4.5	10	0,55
Q075B□331K□□			330pF		7.5	4.5	10	0,6
Q085B□471K□□			470pF		8.5	4.5	10	0,6
Q085B□561K□□			560pF		8.5	4.5	10	0,6
Q095B□681K□□			680pF		9.5	4.5	10	0,6
Q110B□821K□□			820pF		11.0	4.5	10	0,6
Q115B□102K□□			1000pF		11.5	4.5	10	0,6
Q065E□471K□□		(ε) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□561K□□			560pF		7.5	4.5	10	0,6
Q075E□681K□□			680pF		7.5	4.5	10	0,6
Q075E□821K□□			820pF		7.5	4.5	10	0,6
Q085E□102K□□			1000pF		8.5	4.5	10	0,65
Q095E□152M□□			1500pF	Μ ±20%	9.5	4.5	10	0,65
Q105E□222M□□			2200pF		10.5	4.5	10	0,65
Q115E□332M□□			3300pF		11.5	4.5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□152M□□			1500pF		7.5	4.5	10	0,6
Q085F□222M□□			2200pF		8.5	4.5	10	0,6
Q100F□332M□□			3300pF		10.0	4.5	10	0,65
Q115F□472M□□			4700pF		11.5	4.5	10	0,65

Μικρός κεραμικός πυκνωτής 471K 400VAC υψηλής τάσης που προσαρμόζεται 0
Μέθοδος προδιαγραφών και δοκιμής

ΣΤΟΙΧΕΙΟ

ΠΡΟΔΙΑΓΡΑΦΗ

ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ

Temp αποθήκευσης. Σειρά

-40℃~+125℃

Λειτουργούντα Temp. Σειρά

-25℃~+125℃

Εμφάνιση και
Διάσταση

Η εμφάνιση έχει
καμία χαρακτηρισμένη ατέλεια.
Οι διαστάσεις θα είναι μέσα στη διευκρινισμένη ανοχή.

Την εμφάνιση προσέχουν στη θέα
Η διάσταση μετριέται από τον παχυμετρικό διαβήτη

Σημάδι

Πρέπει να διακριθείτε εύκολα.

Προσέχεται στη θέα

Ικανότητα

Μέσα διευκρινισμένος
ανοχή

Temp. 20±2℃
Εντάσεις 1.0±0.2Vrms
Freq. 1±0.1KHz

Παράγοντας διασκεδασμού

Β, Ε: 2.5% ανώτατος
Φ: 3.5% ανώτατος

Ίδιος όρος με την ικανότητα

Αντίσταση μόνωσης

10,000MΩ
10,000MΩmin

Η αντίσταση μόνωσης θα μετρηθεί με 500±50V.DC μέσα σε 60±5 SEC της χρέωσης.

Διηλεκτρική δύναμη

Μεταξύ
Καλώδια μολύβδου

Καμία αποτυχία.

Εφαρμόστε μια τάση 4.0KVAC για 1 λεπτό μεταξύ των καλωδίων μολύβδου.
(Δαπάνη/απαλλαγή current≤50mA) (Y2: 2.6KVAC)

Σώμα
Μόνωση

Καμία αποτυχία.

Τα τερματικά του πυκνωτή θα είναι
συνδεμένος. Ένα φύλλο αλουμινίου μετάλλων θα τυλιχτεί πολύ γύρω από το σώμα του πυκνωτή στην απόσταση περίπου 3 - 4 χιλ. από κάθε τερματικό. Μια τάση 4.0KVAC εφαρμόζεται μεταξύ των καλωδίων μολύβδου πυκνωτών και του φύλλου αλουμινίου μετάλλων. (Y2: 2.6KVAC)
(Ρεύμα ≤50mA δαπανών/απαλλαγής)

Θερμοκρασία
Χαρακτηριστικό

Β: - 10~+10%
Ε: - 56~+22%
Φ: - 80~+30%

Η ικανότητα θα μετρηθεί σε κάθε βήμα όπως επόμενη.
Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 85±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από τις αρχικές μετρήσεις.

(Βήμα)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Μικρός κεραμικός πυκνωτής 471K 400VAC υψηλής τάσης που προσαρμόζεται 1
Διαδικασία παραγωγής
