Λεπτομέρειες:
|
| Θερμοκρασία αποθήκευσης. Εύρος: | -40℃~+125℃ | Θερμοκρασία λειτουργίας. Εύρος: | -25℃~+125℃ |
|---|---|---|---|
| κύριο υλικό: | Κεραμικός | Τύπος προμηθευτών: | Γνήσιος κατασκευαστής |
| Χαρακτηριστικά γνωρίσματα: | Μικρό μέγεθος | Συσκευασία: | Τυποποιημένη συσκευασία |
| Εφαρμογή: | Ασφάλεια | Τύπος: | Υ1 Πυκνωτής Ασφαλείας |
| Επισημαίνω: | HV κεραμικός πυκνωτής,πυκνωτής 332M,400V πυκνωτής εναλλασσόμενου ρεύματος |
||

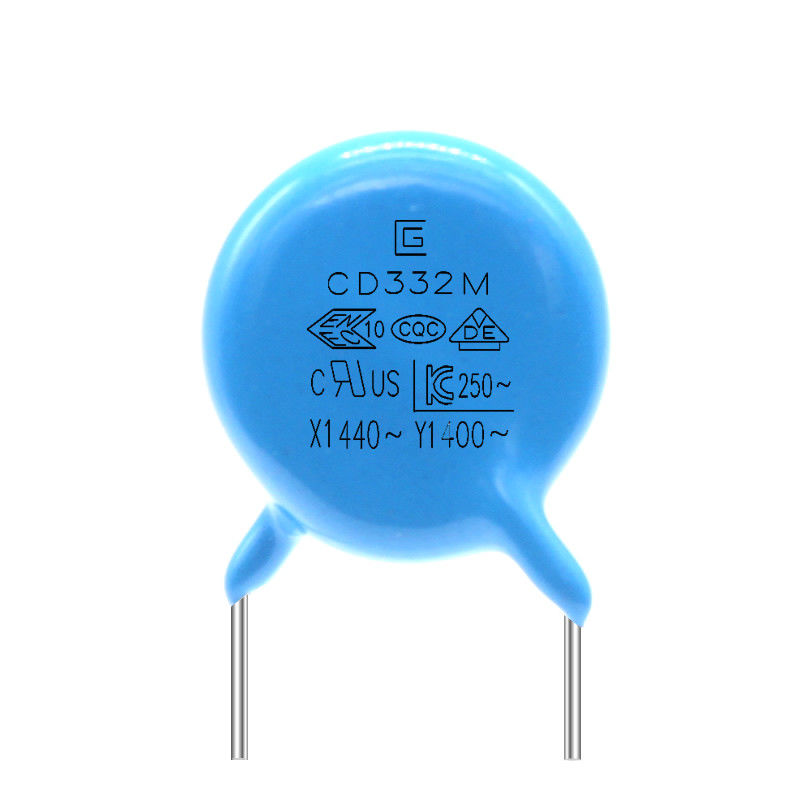

Λειτουργούντα Temp σειρά -25℃~+125℃ 332M μακριά ζωή υπηρεσιών πυκνωτών ασφάλειας 400VAC Y1
Ο πυκνωτής ασφάλειας Y1 είναι μια από τη σειρά πυκνωτών Υ στον πυκνωτή ασφάλειας. Σαν μέλος του πυκνωτή ασφάλειας, ο πυκνωτής ασφάλειας Y1 είναι επίσης ένας νόμος για να προστατεύσει την ασφάλεια των χρηστών. Εκτός από τη συμμόρφωση με την αντίστοιχη τάση πλέγματος αντισταθείτε την τάση, ο πυκνωτής Υ απαιτεί επίσης τα ικανοποιητικά περιθώρια ασφάλειας από την άποψη των ηλεκτρικών και μηχανικών ιδιοτήτων για να αποφύγει τη διακοπή και να βραχυκυκλώσει τα φαινόμενα υπό τις εξαιρετικά σκληρές περιβαλλοντικές συνθήκες. Η προστασία της προσωπικής ασφάλειας είναι μεγάλης σημασίας.
Ο πυκνωτής ασφάλειας Y1 είναι ένα ηλεκτρονικό συστατικό που αποτελείται από δύο αγωγούς που στριμώχνουν έναν μονωτή. Είναι όπως ένα σάντουιτς. Οι ώμοι πυκνωτών ασφάλειας Y1 μια βαριά ευθύνη, και οι απαιτήσεις για το προϊόν πρέπει να είναι πολύ υψηλοί. Κατ' αρχάς, πρέπει να λάβει την πιστοποίηση της εξεταστικής αντιπροσωπείας ασφάλειας. Παράδειγμα: CQC VDE UL ENEC, KC, κ.λπ., η εμφάνιση των πυκνωτών y1 είναι συνήθως μπλε, και τα προϊόντα έχουν τα σημάδια πιστοποίησης ασφάλειας και αντιστέκονται τις λέξεις τάσης AC400V. Το αληθινό συνεχές ρεύμα του αντιστέκεται την τάση είναι τόσο υψηλό όσο 4000V ή περισσότεροι. Πρέπει να υπογραμμιστεί ότι ο πυκνωτής Υ δεν πρέπει να αντικατασταθεί από τους συνηθισμένους κεραμικούς πυκνωτές κατά βούληση.
Σειρά προδιαγραφών πυκνωτών ασφάλειας Y1 από 10PF σε 10000PF. Οι προδιαγραφές τάσης είναι διαφορετικές, τα αντίστοιχα χαρακτηριστικά είναι διαφορετικά, το λάθος είναι επίσης διαφορετικό, και το μέγεθος κάθε μέρους του πυκνωτή ασφάλειας Y1 είναι επίσης διαφορετικό. Εκτός από την αντίστοιχη ονομαστική ικανότητα και την εκτιμημένη τάση, είναι επίσης απαραίτητο να ερωτηθούν περιεκτικά άλλα σχετικά στοιχεία του πυκνωτή ασφάλειας Y1 στην επιλογή.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
Ιδανικό για πέρα από την εφαρμογή γραμμών
Συμπαγές μέγεθος
Οικονομικώς αποδοτικό προϊόν
Ασφάλειες προτύπου που αναγνωρίζονται για τις εφαρμογές εναλλασσόμενου ρεύματος
ΕΦΑΡΜΟΓΕΣ
Παροχές ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος υψηλής τάσης ή απαλλαγές.
Κυκλώματα εναλλασσόμενου ρεύματος υψηλής συχνότητας.
Καταπιεστής θορύβου ή οριζόντια κυκλώματα παραγωγής.
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
||||||||||||||||
|
Temp ανακύκλωση
|
Εμφάνιση |
Καμία χαρακτηρισμένη ατέλεια |
Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους. προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.
|
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1000MΩ λ. | |||||||||||||||||
|
Υγρασία (Κάτω από Σταθερός Κράτος) |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH. προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
|
Διηλεκτρικός Δύναμη |
Ανά στοιχείο 8 |
|||||||||||||||||
|
Δοκιμή ζωής |
Εμφάνιση |
Κανένα που χαρακτηρίζεται ατέλεια |
Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃. Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις. Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων. |
|||||||||||||||
|
Ικανότητα Αλλαγή |
Β: ±10% ανώτατο Ε: ±20% ανώτατο Φ: ±30% ανώτατο |
|||||||||||||||||
|
D.F. |
Β, Ε: 5.0% ανώτατος Φ: 7.0% ανώτατος |
|||||||||||||||||
|
I.R. |
1500MΩ λ. | |||||||||||||||||
Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους
| Προϊόν και κώδικας μεγέθους | Εκτιμημένη τάση εναλλασσόμενου ρεύματος | Χαρακτηριστικό θερμοκρασίας | Εκτιμημένη ικανότητα | Ανοχή της ικανότητας | Μέγεθος (χιλ.) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(β) |
10pF |
Κ |
6.5 | 4.5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7.0 | 4.5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6.5 | 4.5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9.5 | 4.5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11.0 | 4.5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11.5 | 4.5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(ε) |
470pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8.5 | 4.5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
Μ |
9.5 | 4.5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10.5 | 4.5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11.5 | 4.5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6.5 | 4.5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7.5 | 4.5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8.5 | 4.5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10.0 | 4.5 | 10 | 0,65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0,65 | ||||
Μέθοδος προδιαγραφών και δοκιμής
|
ΣΤΟΙΧΕΙΟ |
ΠΡΟΔΙΑΓΡΑΦΗ |
ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ |
|||||||||||||
|
Temp αποθήκευσης. Σειρά |
-40℃~+125℃ | ||||||||||||||
|
Λειτουργούντα Temp. Σειρά |
-25℃~+125℃ | ||||||||||||||
|
|
Η εμφάνιση έχει |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Παράγοντας διασκεδασμού |
Β, Ε: 2.5% ανώτατος |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
Β: - 10~+10% |
|
|||||||||||||
Διαδικασία παραγωγής
