Πυκνωτής 222M ασφάλειας 400VAC Y1 για τα κυκλώματα εναλλασσόμενου ρεύματος υψηλής συχνότητας

Name: Πυκνωτής 222M ασφάλειας 400VAC Y1 για τα κυκλώματα εναλλασσόμενου ρεύματος υψηλής συχνότητας
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5P-222M-400VAC
Price: 44.05 USD
Availability: InStock

Όλα τα Προϊόντα

X2 Πυκνωτής Ασφαλείας
(64)

Υ1 Πυκνωτής Ασφαλείας
(41)

Υ2 Πυκνωτής Ασφαλείας
(14)

Επιμεταλλωμένος πυκνωτής ταινιών πολυπροπυλενίου
(38)

έξοχος πυκνωτής
(29)

Επιμεταλλωμένος πυκνωτής ταινιών πολυεστέρα
(10)

MMKP82 πυκνωτής
(22)

ηλεκτρολυτικός πυκνωτής αργιλίου
(24)

Βαρίστορ οξειδίου μετάλλου
(79)

Varistor SMD MOV
(16)

Θερμική αντίσταση NTC
(65)

Αισθητήρας θερμοκρασίας NTC
(32)

Αισθητήρας ρεύματος εφέ Hall
(17)

Ηλεκτρική θρυαλλίδα οχημάτων
(24)

Εκφόρτισης αερίου σωλήνας
(42)

Ηλεκτρική τροφοδοσία οθόνης LED
(12)

Αδιάβροχη τροφοδοσία
(11)

ΘΡΥΑΛΛΙΔΑ υψηλής τάσης
(88)

Κερματικές θερμικές ασφάλειες
(14)

Αυτόματη θρυαλλίδα λεπίδων
(11)

Κρατητής ασφάλειας που είναι τοποθετημένος σε PCB
(11)

Κύκλοι αποσύνδεσης
(6)

Είμαι Online Chat Now

Πυκνωτής 222M ασφάλειας 400VAC Y1 για τα κυκλώματα εναλλασσόμενου ρεύματος υψηλής συχνότητας

Μεγάλες Εικόνας : Πυκνωτής 222M ασφάλειας 400VAC Y1 για τα κυκλώματα εναλλασσόμενου ρεύματος υψηλής συχνότητας

Λεπτομέρειες:

Τόπος καταγωγής:	Dongguan Κίνα
Μάρκα:	SG
Πιστοποίηση:	VDE, CQC
Αριθμό μοντέλου:	Y5P-222M-400VAC

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10000 Τεμάχια
Τιμή:	Discuss
Συσκευασία λεπτομέρειες:	μέγεθος:45cm31cm34cm,εσωτερικό κουτί:29,2cm21cm31,3cm,ένα χαρτοκιβώτιο μέσα σε δύο εσωτερικά κου
Χρόνος παράδοσης:	15-21 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	100000000 Τεμάχια

Τσάτ

Πυκνωτής 222M ασφάλειας 400VAC Y1 για τα κυκλώματα εναλλασσόμενου ρεύματος υψηλής συχνότητας

περιγραφή

Θερμοκρασία αποθήκευσης. Εύρος:	-40℃~+125℃	Θερμοκρασία λειτουργίας. Εύρος:	-25℃~+125℃
κύριο υλικό:	Κεραμικός	Τάση - Ονομαστική:	400 VAC
Χαρακτηριστικά γνωρίσματα:	Πρότυπα ασφαλείας αναγνωρισμένα για εφαρμογές AC	Συσκευασία:	Τυποποιημένη συσκευασία
Εφαρμογή:	Αυτοκίνητος	Τύπος:	Υ1 Πυκνωτής Ασφαλείας
Επισημαίνω:	Πυκνωτής ασφάλειας CQC Y1 , Y1 πυκνωτής 222M ασφάλειας , Y1 πυκνωτής 222M

Μικρό μέγεθος 222M πυκνωτής ασφάλειας 400VAC Y1 για τα κυκλώματα εναλλασσόμενου ρεύματος υψηλής συχνότητας

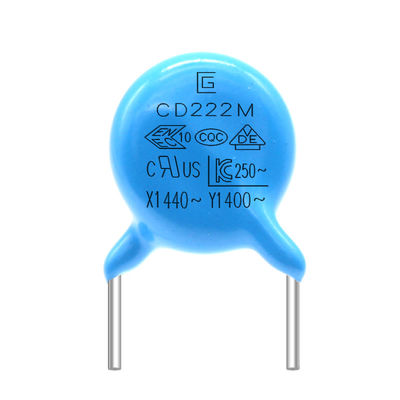

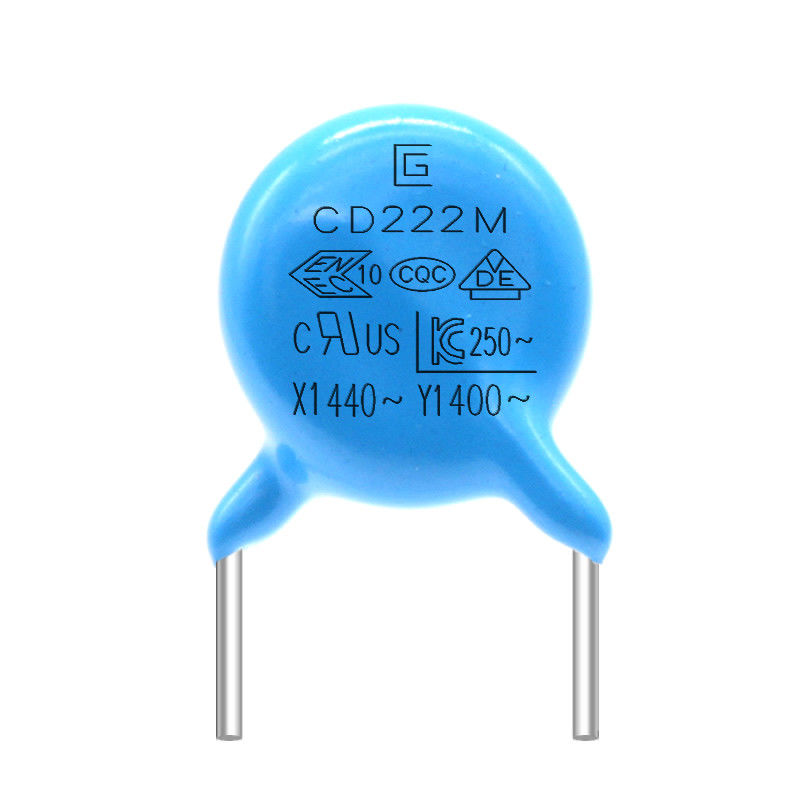

Ο πυκνωτής ασφάλειας Y1 είναι ένα ηλεκτρονικό συστατικό που αποτελείται από δύο αγωγούς που στριμώχνουν έναν μονωτή. Είναι όπως ένα σάντουιτς. Οι ώμοι πυκνωτών ασφάλειας Y1 μια βαριά ευθύνη, και οι απαιτήσεις για το προϊόν πρέπει να είναι πολύ υψηλοί. Κατ' αρχάς, πρέπει να λάβει την πιστοποίηση της εξεταστικής αντιπροσωπείας ασφάλειας. Παράδειγμα: CQC VDE UL ENEC, KC, κ.λπ., η εμφάνιση των πυκνωτών y1 είναι συνήθως μπλε, και τα προϊόντα έχουν τα σημάδια πιστοποίησης ασφάλειας και αντιστέκονται τις λέξεις τάσης AC400V. Το αληθινό συνεχές ρεύμα του αντιστέκεται την τάση είναι τόσο υψηλό όσο 4000V ή περισσότεροι. Πρέπει να υπογραμμιστεί ότι ο πυκνωτής Υ δεν πρέπει να αντικατασταθεί από τους συνηθισμένους κεραμικούς πυκνωτές κατά βούληση.

Y1 πυκνωτής .pdf ασφάλειας

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

Ιδανικό για πέρα από την εφαρμογή γραμμών
Συμπαγές μέγεθος
Οικονομικώς αποδοτικό προϊόν
Ασφάλειες προτύπου που αναγνωρίζονται για τις εφαρμογές εναλλασσόμενου ρεύματος

ΕΦΑΡΜΟΓΕΣ

Παροχές ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος υψηλής τάσης ή απαλλαγές.
Κυκλώματα εναλλασσόμενου ρεύματος υψηλής συχνότητας.
Καταπιεστής θορύβου ή οριζόντια κυκλώματα παραγωγής.

Οι υπηρεσίες μας

1. Εκτιμάμε την επιχείρησή σας και προσφέρουμε μια στιγμιαία επιστροφής πολιτική 7 ημερών. (7 ημέρες μετά από να λάβει τα στοιχεία).
2. Εάν τα στοιχεία που αγοράζετε από το κατάστημά μας δεν είναι τελειοποιημένης ποιότητας, αυτή είναι αυτοί δεν εργάζεται ηλεκτρονικά στις προδιαγραφές κατασκευαστών, να τα επιστρέψει απλά σε μας για την αντικατάσταση ή την επιστροφή ποσού.
Επιβαρυνόμαστε τα έξοδα αποστολής από την επιστροφή το μέρος στην ημέρα εγγύησης
3. Εάν τα στοιχεία είναι ελαττωματικά, παρακαλώ μας ειδοποιήστε μέσα σε 3 ημέρες από την παράδοση.
4. Οποιαδήποτε στοιχεία πρέπει να επιστραφούν στον αρχικό όρο τους για να είναι κατάλληλοι για μια επιστροφή ή μια αντικατάσταση.
5. Ο αγοραστής είναι αρμόδιος για όλα τα έξοδα αποστολής που αναλαμβάνονται.

ΣΤΟΙΧΕΙΟ

ΠΡΟΔΙΑΓΡΑΦΗ

ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ

Temp ανακύκλωση

Εμφάνιση

Καμία χαρακτηρισμένη ατέλεια

Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους.

προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.

(STEP)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(ΧΡΟΝΟΣ)	30±3min.	3min. ανώτατος	30±3min.	3min. ανώτατος

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1000MΩ λ.

Υγρασία

(Κάτω από

Σταθερός

Κράτος)

Εμφάνιση

Κανένα που χαρακτηρίζεται

ατέλεια

Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH.

προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1500MΩ λ.

Διηλεκτρικός

Δύναμη

Ανά στοιχείο 8

Δοκιμή ζωής

Εμφάνιση

Κανένα που χαρακτηρίζεται

ατέλεια

Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃.

Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1500MΩ λ.

Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους

Προϊόν και κώδικας μεγέθους	Εκτιμημένη τάση εναλλασσόμενου ρεύματος	Χαρακτηριστικό θερμοκρασίας	Εκτιμημένη ικανότητα	Ανοχή της ικανότητας	Μέγεθος (χιλ.)
Προϊόν και κώδικας μεγέθους	Εκτιμημένη τάση εναλλασσόμενου ρεύματος	Χαρακτηριστικό θερμοκρασίας	Εκτιμημένη ικανότητα	Ανοχή της ικανότητας	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(β) Y5P ±10	10pF	Κ ±10%	6.5	4.5	10	0,55
Q065B□150K□□			15pF		6.5	4.5	10	0,55
Q070B□220K□□			22pF		7.0	4.5	10	0,55
Q070B□330K□□			33pF		7.0	4.5	10	0,55
Q070B□470K□□			47pF		7.0	4.5	10	0,55
Q070B□560K□□			56pF		7.0	4.5	10	0,55
Q070B□620K□□			62pF		7.0	4.5	10	0,55
Q070B□820K□□			82pF		7.0	4.5	10	0,55
Q065B□101K□□			100pF		6.5	4.5	10	0,55
Q065B□221K□□			220pF		6.5	4.5	10	0,55
Q075B□331K□□			330pF		7.5	4.5	10	0,6
Q085B□471K□□			470pF		8.5	4.5	10	0,6
Q085B□561K□□			560pF		8.5	4.5	10	0,6
Q095B□681K□□			680pF		9.5	4.5	10	0,6
Q110B□821K□□			820pF		11.0	4.5	10	0,6
Q115B□102K□□			1000pF		11.5	4.5	10	0,6
Q065E□471K□□		(ε) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□561K□□			560pF		7.5	4.5	10	0,6
Q075E□681K□□			680pF		7.5	4.5	10	0,6
Q075E□821K□□			820pF		7.5	4.5	10	0,6
Q085E□102K□□			1000pF		8.5	4.5	10	0,65
Q095E□152M□□			1500pF	Μ ±20%	9.5	4.5	10	0,65
Q105E□222M□□			2200pF		10.5	4.5	10	0,65
Q115E□332M□□			3300pF		11.5	4.5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□152M□□			1500pF		7.5	4.5	10	0,6
Q085F□222M□□			2200pF		8.5	4.5	10	0,6
Q100F□332M□□			3300pF		10.0	4.5	10	0,65
Q115F□472M□□			4700pF		11.5	4.5	10	0,65

Πυκνωτής 222M ασφάλειας 400VAC Y1 για τα κυκλώματα εναλλασσόμενου ρεύματος υψηλής συχνότητας 0
Μέθοδος προδιαγραφών και δοκιμής

ΣΤΟΙΧΕΙΟ

ΠΡΟΔΙΑΓΡΑΦΗ

ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ

Temp αποθήκευσης. Σειρά

-40℃~+125℃

Λειτουργούντα Temp. Σειρά

-25℃~+125℃

Εμφάνιση και
Διάσταση

Η εμφάνιση έχει
καμία χαρακτηρισμένη ατέλεια.
Οι διαστάσεις θα είναι μέσα στη διευκρινισμένη ανοχή.

Την εμφάνιση προσέχουν στη θέα
Η διάσταση μετριέται από τον παχυμετρικό διαβήτη

Σημάδι

Πρέπει να διακριθείτε εύκολα.

Προσέχεται στη θέα

Ικανότητα

Μέσα διευκρινισμένος
ανοχή

Temp. 20±2℃
Εντάσεις 1.0±0.2Vrms
Freq. 1±0.1KHz

Παράγοντας διασκεδασμού

Β, Ε: 2.5% ανώτατος
Φ: 3.5% ανώτατος

Ίδιος όρος με την ικανότητα

Αντίσταση μόνωσης

10,000MΩ
10,000MΩmin

Η αντίσταση μόνωσης θα μετρηθεί με 500±50V.DC μέσα σε 60±5 SEC της χρέωσης.

Διηλεκτρική δύναμη

Μεταξύ
Καλώδια μολύβδου

Καμία αποτυχία.

Εφαρμόστε μια τάση 4.0KVAC για 1 λεπτό μεταξύ των καλωδίων μολύβδου.
(Δαπάνη/απαλλαγή current≤50mA) (Y2: 2.6KVAC)

Σώμα
Μόνωση

Καμία αποτυχία.

Τα τερματικά του πυκνωτή θα είναι
συνδεμένος. Ένα φύλλο αλουμινίου μετάλλων θα τυλιχτεί πολύ γύρω από το σώμα του πυκνωτή στην απόσταση περίπου 3 - 4 χιλ. από κάθε τερματικό. Μια τάση 4.0KVAC εφαρμόζεται μεταξύ των καλωδίων μολύβδου πυκνωτών και του φύλλου αλουμινίου μετάλλων. (Y2: 2.6KVAC)
(Ρεύμα ≤50mA δαπανών/απαλλαγής)

Θερμοκρασία
Χαρακτηριστικό

Β: - 10~+10%
Ε: - 56~+22%
Φ: - 80~+30%

Η ικανότητα θα μετρηθεί σε κάθε βήμα όπως επόμενη.
Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 85±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από τις αρχικές μετρήσεις.

(Βήμα)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Πυκνωτής 222M ασφάλειας 400VAC Y1 για τα κυκλώματα εναλλασσόμενου ρεύματος υψηλής συχνότητας 1
Διαδικασία παραγωγής

Συσκευασία & ναυτιλία

1. Θα στείλουμε τα στοιχεία μέσα σε 3 εργάσιμες ημέρες μετά από την πληρωμή που επιβεβαιώνεται.
2. Μπορούμε να στείλουμε σε σας από UPS/DHL/TNT/EMS/FedEx. Παρακαλώ μας ελάτε σε επαφή με άμεσα και θα χρησιμοποιήσουμε τους προτιμημένους τρόπους σας. Για τις χώρες & τις περιοχές όπου το EMS δεν μπορεί να παραδώσει, παρακαλώ επιλέξτε άλλους στέλνοντας τρόπους.
3. Δεν είμαστε αρμόδιοι για οποιαδήποτε ατυχήματα, τις καθυστερήσεις ή άλλα ζητήματα που προκαλούνται από την αποστολέα.
4. Οποιαδήποτε τέλη εισαγωγών ή ποσά είναι στον απολογισμό του αγοραστή
