Ο πυκνωτής 560K 400VAC ασφάλειας συνήθειας Y1 υψηλός αντιστέκεται την τάση

Name: Ο πυκνωτής 560K 400VAC ασφάλειας συνήθειας Y1 υψηλός αντιστέκεται την τάση
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: Y5P-560K-400VAC
Price: 44.05 USD
Availability: InStock

Όλα τα Προϊόντα

X2 Πυκνωτής Ασφαλείας
(64)

Υ1 Πυκνωτής Ασφαλείας
(41)

Υ2 Πυκνωτής Ασφαλείας
(14)

Επιμεταλλωμένος πυκνωτής ταινιών πολυπροπυλενίου
(38)

έξοχος πυκνωτής
(29)

Επιμεταλλωμένος πυκνωτής ταινιών πολυεστέρα
(10)

MMKP82 πυκνωτής
(22)

ηλεκτρολυτικός πυκνωτής αργιλίου
(24)

Βαρίστορ οξειδίου μετάλλου
(79)

Varistor SMD MOV
(16)

Θερμική αντίσταση NTC
(65)

Αισθητήρας θερμοκρασίας NTC
(32)

Αισθητήρας ρεύματος εφέ Hall
(17)

Ηλεκτρική θρυαλλίδα οχημάτων
(24)

Εκφόρτισης αερίου σωλήνας
(42)

Ηλεκτρική τροφοδοσία οθόνης LED
(12)

Αδιάβροχη τροφοδοσία
(11)

ΘΡΥΑΛΛΙΔΑ υψηλής τάσης
(88)

Κερματικές θερμικές ασφάλειες
(14)

Αυτόματη θρυαλλίδα λεπίδων
(11)

Κρατητής ασφάλειας που είναι τοποθετημένος σε PCB
(11)

Κύκλοι αποσύνδεσης
(6)

Είμαι Online Chat Now

Ο πυκνωτής 560K 400VAC ασφάλειας συνήθειας Y1 υψηλός αντιστέκεται την τάση

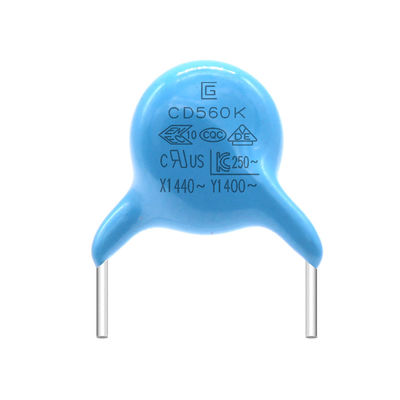

Μεγάλες Εικόνας : Ο πυκνωτής 560K 400VAC ασφάλειας συνήθειας Y1 υψηλός αντιστέκεται την τάση

Λεπτομέρειες:

Τόπος καταγωγής:	Dongguan Κίνα
Μάρκα:	SG
Πιστοποίηση:	VDE，CQC
Αριθμό μοντέλου:	Y5P-560K-400VAC

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10000 Τεμάχια
Τιμή:	Discuss
Συσκευασία λεπτομέρειες:	μέγεθος:45cm31cm34cm,εσωτερικό κουτί:29,2cm21cm31,3cm,ένα χαρτοκιβώτιο μέσα σε δύο εσωτερικά κου
Χρόνος παράδοσης:	15-21 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	100000000 Τεμάχια

Επικοινωνία

Ο πυκνωτής 560K 400VAC ασφάλειας συνήθειας Y1 υψηλός αντιστέκεται την τάση

περιγραφή

Θερμοκρασία αποθήκευσης. Εύρος:	-40℃~+125℃	Θερμοκρασία λειτουργίας. Εύρος:	-25℃~+125℃
κύριο υλικό:	φύλλο δεδομένων	Χαρακτηριστικό γνώρισμα:	Ιδανικό για εφαρμογή σε όλη τη γραμμή
Προσαρμόστε:	Ναι, παρέχετε δείγματα υπηρεσιών	Τύπος συσκευασίας:	Μέσω της τρύπας
Εφαρμογή:	για εφαρμογές AC, Hight Voltage	Μέγεθος:	μέγεθος συνήθειας
Επισημαίνω:	Πυκνωτής ασφάλειας συνήθειας Y1 , Y1 πυκνωτής 560K ασφάλειας , Συνήθεια 400 πυκνωτής VAC

Υψηλός αντισταθείτε τους πυκνωτές εναλλασσόμενου ρεύματος πυκνωτών ασφάλειας Voltag 560K 400VAC Y1 που έχουν περάσει και συμμορφώθηκαν με την ασφάλεια

Y1 οι πυκνωτές είναι πυκνωτές που συνδέονται στα δύο καλώδια του ηλεκτροφόρου καλωδίου και του εδάφους (LE, Β.Α.), συνήθως ανά τα ζευγάρια. Με βάση τον περιορισμό του ρεύματος διαρροής, η αξία του πυκνωτή Υ δεν πρέπει να είναι πάρα πολύ μεγάλη. Γενικά, ο πυκνωτής Χ είναι uF επίπεδο, και ο πυκνωτής Υ είναι nF επίπεδο. Ο πυκνωτής Χ καταστέλλει τη διαφορική παρέμβαση τρόπου, και ο πυκνωτής Y1 καταστέλλει την κοινή παρέμβαση τρόπου.

Y1 πυκνωτής .pdf ασφάλειας

Χαρακτηριστικά γνωρίσματα

1 ασφάλεια προτύπου που αναγνωρίζεται για τις εφαρμογές εναλλασσόμενου ρεύματος συμπαγείς.
μέγεθος, effictive συμμόρφωση εποξικής ρητίνης προϊόντων δαπανών.
2 αντίσταση overvoltage να τονίσει.
3 άριστες ενεργές και ενεργητικές πυρίμαχες δυνατότητες.
4 οι αναγνωρισμένοι ασφάλεια προτύπου πυκνωτές τύπων είναι idealfor χρησιμοποιώντας στην παράκαμψη γραμμών, σύζευξη κεραιών, Acriss η συμμόρφωση.

Πλεονεκτήματα

1.We έχουν όλα τα πρότυπα του υλικού, σας κερδίζουν χρόνο ψάχνοντας το. Και συστήστε τα υλικά για σας εάν χρειάζεστε.
2.With τα ίδια ποιοτικά προϊόντα, μπορούμε να σας δώσουμε καλύτερα την τιμή. Έρευνες στη μεταπώληση, θα παράσχουμε την καλή υπηρεσία, όπως η θέση προϊόντων αναπροσαρμογών, η τεχνική υποστήριξη κ.λπ. (24 ώρες on-line)
3.We έχουν πολλά αποθέματα, και ο χρόνος παράδοσης είναι συνήθως σύντομος.

Σειρά εφαρμογής:

Μετατροπή συχνότητας
τμήμα συχνότητας και άλλο εναλλασσόμενο ρεύμα
μεγάλα κυκλώματα σφυγμού
ειδικά ακουστικά κυκλώματα διαιρετών συχνότητας με τις υψηλές απαιτήσεις πίστης

ΣΤΟΙΧΕΙΟ

ΠΡΟΔΙΑΓΡΑΦΗ

ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ

Temp ανακύκλωση

Εμφάνιση

Καμία χαρακτηρισμένη ατέλεια

Ο πυκνωτής θα εισαχθεί στην αίθουσα δοκιμής, και θα εκτεθεί στους όρους θερμοκρασίας όπως φαίνεται στον πίνακα σε 5 κύκλους.

προεπεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από την αρχική μέτρηση.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στους όρους δωματίων.

(STEP)	1	2	3	4
(TEMP.)	-25±3℃	20±2℃	125±3℃	20±2℃
(ΧΡΟΝΟΣ)	30±3min.	3min. ανώτατος	30±3min.	3min. ανώτατος

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1000MΩ λ.

Υγρασία

(Κάτω από

Σταθερός

Κράτος)

Εμφάνιση

Κανένα που χαρακτηρίζεται

ατέλεια

Θέστε τον πυκνωτή για τις ώρες 500±12 σε 40±2℃ σε 95±3% RH.

προγενέστερη επεξεργασία: Ο πυκνωτής θα τοποθετηθεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για τις ώρες 24±2 πριν από την αρχική μέτρηση.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1500MΩ λ.

Διηλεκτρικός

Δύναμη

Ανά στοιχείο 8

Δοκιμή ζωής

Εμφάνιση

Κανένα που χαρακτηρίζεται

ατέλεια

Εφαρμόστε μια τάση 500V.AC, εκτός από το ότι μόλις κάθε ώρα αυξάνεται η τάση σε 1000V.AC για 0.1sec.that θα διατηρηθεί για τις ώρες 1000±48 σε 125±2℃.

Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 125±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2H πριν από τις αρχικές μετρήσεις.

Μετά τη θεραπεία: Ο πυκνωτής θα αποθηκευτεί για τις ώρες 24±2 στον όρο δωματίων.

Ικανότητα

Αλλαγή

Β: ±10% ανώτατο

Ε: ±20% ανώτατο

Φ: ±30% ανώτατο

D.F.

Β, Ε: 5.0% ανώτατος

Φ: 7.0% ανώτατος

I.R.

1500MΩ λ.

Τάση προϊόντων, υλικό, πίνακας αναφοράς μεγέθους

Προϊόν και κώδικας μεγέθους	Εκτιμημένη τάση εναλλασσόμενου ρεύματος	Χαρακτηριστικό θερμοκρασίας	Εκτιμημένη ικανότητα	Ανοχή της ικανότητας	Μέγεθος (χιλ.)
Προϊόν και κώδικας μεγέθους	Εκτιμημένη τάση εναλλασσόμενου ρεύματος	Χαρακτηριστικό θερμοκρασίας	Εκτιμημένη ικανότητα	Ανοχή της ικανότητας	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(β) Y5P ±10	10pF	Κ ±10%	6.5	4.5	10	0,55
Q065B□150K□□			15pF		6.5	4.5	10	0,55
Q070B□220K□□			22pF		7.0	4.5	10	0,55
Q070B□330K□□			33pF		7.0	4.5	10	0,55
Q070B□470K□□			47pF		7.0	4.5	10	0,55
Q070B□560K□□			56pF		7.0	4.5	10	0,55
Q070B□620K□□			62pF		7.0	4.5	10	0,55
Q070B□820K□□			82pF		7.0	4.5	10	0,55
Q065B□101K□□			100pF		6.5	4.5	10	0,55
Q065B□221K□□			220pF		6.5	4.5	10	0,55
Q075B□331K□□			330pF		7.5	4.5	10	0,6
Q085B□471K□□			470pF		8.5	4.5	10	0,6
Q085B□561K□□			560pF		8.5	4.5	10	0,6
Q095B□681K□□			680pF		9.5	4.5	10	0,6
Q110B□821K□□			820pF		11.0	4.5	10	0,6
Q115B□102K□□			1000pF		11.5	4.5	10	0,6
Q065E□471K□□		(ε) Y5U +22% -56%	470pF		6.5	4.5	10	0,55
Q075E□561K□□			560pF		7.5	4.5	10	0,6
Q075E□681K□□			680pF		7.5	4.5	10	0,6
Q075E□821K□□			820pF		7.5	4.5	10	0,6
Q085E□102K□□			1000pF		8.5	4.5	10	0,65
Q095E□152M□□			1500pF	Μ ±20%	9.5	4.5	10	0,65
Q105E□222M□□			2200pF		10.5	4.5	10	0,65
Q115E□332M□□			3300pF		11.5	4.5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6.5	4.5	10	0,55
Q075F□152M□□			1500pF		7.5	4.5	10	0,6
Q085F□222M□□			2200pF		8.5	4.5	10	0,6
Q100F□332M□□			3300pF		10.0	4.5	10	0,65
Q115F□472M□□			4700pF		11.5	4.5	10	0,65

Ο πυκνωτής 560K 400VAC ασφάλειας συνήθειας Y1 υψηλός αντιστέκεται την τάση 0
Μέθοδος προδιαγραφών και δοκιμής

ΣΤΟΙΧΕΙΟ

ΠΡΟΔΙΑΓΡΑΦΗ

ΜΕΘΟΔΟΣ ΚΑΙ ΟΡΟΣ ΔΟΚΙΜΗΣ

Temp αποθήκευσης. Σειρά

-40℃~+125℃

Λειτουργούντα Temp. Σειρά

-25℃~+125℃

Εμφάνιση και
Διάσταση

Η εμφάνιση έχει
καμία χαρακτηρισμένη ατέλεια.
Οι διαστάσεις θα είναι μέσα στη διευκρινισμένη ανοχή.

Την εμφάνιση προσέχουν στη θέα
Η διάσταση μετριέται από τον παχυμετρικό διαβήτη

Σημάδι

Πρέπει να διακριθείτε εύκολα.

Προσέχεται στη θέα

Ικανότητα

Μέσα διευκρινισμένος
ανοχή

Temp. 20±2℃
Εντάσεις 1.0±0.2Vrms
Freq. 1±0.1KHz

Παράγοντας διασκεδασμού

Β, Ε: 2.5% ανώτατος
Φ: 3.5% ανώτατος

Ίδιος όρος με την ικανότητα

Αντίσταση μόνωσης

10,000MΩ
10,000MΩmin

Η αντίσταση μόνωσης θα μετρηθεί με 500±50V.DC μέσα σε 60±5 SEC της χρέωσης.

Διηλεκτρική δύναμη

Μεταξύ
Καλώδια μολύβδου

Καμία αποτυχία.

Εφαρμόστε μια τάση 4.0KVAC για 1 λεπτό μεταξύ των καλωδίων μολύβδου.
(Δαπάνη/απαλλαγή current≤50mA) (Y2: 2.6KVAC)

Σώμα
Μόνωση

Καμία αποτυχία.

Τα τερματικά του πυκνωτή θα είναι
συνδεμένος. Ένα φύλλο αλουμινίου μετάλλων θα τυλιχτεί πολύ γύρω από το σώμα του πυκνωτή στην απόσταση περίπου 3 - 4 χιλ. από κάθε τερματικό. Μια τάση 4.0KVAC εφαρμόζεται μεταξύ των καλωδίων μολύβδου πυκνωτών και του φύλλου αλουμινίου μετάλλων. (Y2: 2.6KVAC)
(Ρεύμα ≤50mA δαπανών/απαλλαγής)

Θερμοκρασία
Χαρακτηριστικό

Β: - 10~+10%
Ε: - 56~+22%
Φ: - 80~+30%

Η ικανότητα θα μετρηθεί σε κάθε βήμα όπως επόμενη.
Προγενέστερη επεξεργασία: Ο πυκνωτής θα αποθηκευτεί σε 85±2℃ για 1 ώρα, κατόπιν θα τοποθετηθεί στον όρο δωματίων για 24±2hours πριν από τις αρχικές μετρήσεις.

(Βήμα)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Ο πυκνωτής 560K 400VAC ασφάλειας συνήθειας Y1 υψηλός αντιστέκεται την τάση 1
Διαδικασία παραγωγής
