Λεπτομέρειες:
|
| Fetures: | Εξαιρετικές ιδιότητες επιβράδυνσης φλόγας | Ικανότητα: | 1.0uf |
|---|---|---|---|
| Εκτιμημένη τάση: | 250-310V | Λειτουργούσα θερμοκρασία: | -40℃~+110℃ |
| Εφαρμογή: | Οικιακή συσκευή, τροφοδοτικό, αμπερόμετρο | Μέσα διαθέσιμα: | Δελτίο, φωτογραφία |
| Επισημαίνω: | Μόνος πυκνωτής ασφάλειας θεραπείας X2,Πυκνωτής ασφάλειας P22.5MM X2,1.0Uf επιμεταλλωμένος πυκνωτής ταινιών πολυπροπυλενίου |
||

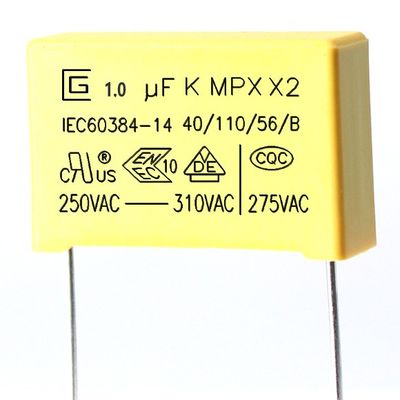

Long Life Due 1.0uf 105K 275VAC X2 Safety Capacitor Εξαιρετικές ιδιότητες επιβραδυντικού φλόγας
X2 Safety Capacitor.pdf
Χ πυκνωτής ---- πυκνωτής μεμβράνης επιμεταλλωμένου πολυπροπυλενίου.Συνήθως, οι πυκνωτές Χ χρησιμοποιούν ως επί το πλείστον πυκνωτές πολυεστερικής μεμβράνης με σχετικά μεγάλη αντίσταση ρεύματος κυματισμού.Αυτό το είδος πυκνωτή είναι μεγάλο σε μέγεθος, αλλά επιτρέπει μεγάλα στιγμιαία ρεύματα φόρτισης και εκφόρτισης και η εσωτερική του αντίσταση είναι αντίστοιχα μικρή.Ο πυκνωτής x υιοθετεί πλαστική συσκευασία υψηλής τάσης OPP (επεξεργασία περιέλιξης υλικού από μεταλλικό πολυπροπυλένιο) με τετράγωνο εξωτερικό και στρογγυλό εσωτερικό.Το υλικό opp όχι μόνο έχει καλύτερη ηλεκτρική απόδοση, αλλά μπορεί επίσης να μειώσει αποτελεσματικά την επίδραση των παλμών υψηλής συχνότητας όταν συνδέεται παράλληλα με την είσοδο του τροφοδοτικού.Ο αντίκτυπος του τροφοδοτικού.
Βαθμολόγηση
1. Λογότυπο CIGU:
2. Χωρητικότητα: (104K ,0,1μF)
3. Ανοχή χωρητικότητας:(K)±10%
4. Ονομαστική τάση: 250.275.300.305.310 VAC 5. Κατηγορία προϊόντος: X2
6. Τύπος προϊόντος: MPX
7. Κλιματική Κατηγορία: 40/110/56
8. Κατηγορία Παθητικής Αναφλεξιμότητας: Β
9. Σήμα εγκρίσεων Κίνας: CQC
10. Σήμα εγκρίσεων Γερμανίας: VDE
11. Σήμα εγκρίσεων ENEC: ENEC
12. Αμερικανικό σήμα εγκρίσεων: CUL
13. Πρότυπο έγκρισης: IEC60384-14
Εισαγωγή Προϊόντων
Τα MPX τυλίγονται με επιμεταλλωμένο διηλεκτρικό φιλμ πολυπροπυλενίου, μη επαγωγική κατασκευή, επικασσιτερωμένα καλώδια σύρματος χαλκού και επιβραδυντική φλόγα εποξειδική ρητίνη.Έχουν εξαιρετικά χαρακτηριστικά αυτοίασης και καλό επιβραδυντικό φλόγας σύμφωνα με το UL 94-V0
Τύπος εφαρμογής
Τα προϊόντα θα χρησιμοποιηθούν ευρέως για καταστολείς παρεμβολών και εφαρμογές πυκνωτών σε όλη τη γραμμή. Κατάλληλο για χρήση σε καταστάσεις όπου η αστοχία του πυκνωτή δεν θα οδηγήσει σε κίνδυνο ηλεκτροπληξίας.
Χαρακτηριστικά
1 Μη επαγωγική κατασκευή
2 Υψηλή αντοχή στην υγρασία
3 Ιδιότητα αυτοθεραπείας
4 Τύπος επιβραδυντικού φλόγας (συμμόρφωση με το UL 94V-0)
5 Πολύ μικρή απώλεια
6 Εξαιρετικά χαρακτηριστικά συχνότητας και θερμοκρασίας
7 Υψηλή αντίσταση μόνωσης
Προδιαγραφές (IEC 60384-14)
|
Απόσταση ερπυσμού και ηλεκτρική απόσταση |
|
Εύρος τάσης | Απόσταση ερπυσμού | Ηλεκτρική κάθαρση |
|
250 VAC UR≤440VAC |
＞4,0 χιλιοστά | ＞3,0 χιλιοστά | ||
|
130 VAC UR≤250VAC |
＞3,0 χιλιοστά | ＞2,5mm |
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Χωρητικότητα | Εντός της καθορισμένης ανοχής | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Συντελεστής διάχυσης | 0,001 (0,1%) Μέγ. | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Απόδειξη τάσης | Δεν θα υπάρχει καμία ανωμαλία | Μεταξύ των ακροδεκτών 4,3UR (Vdc) Δοκιμή 60 δευτερολέπτων. |
| Μεταξύ τερματικού και περιβλήματος UR×200％+1500Vac, 60sec. | ||
| Αντοχή μόνωσης | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60sec / 25℃ |
| Ανθεκτικότητα τερματισμών | Χωρίς θραύση καλωδίου και καμία ζημιά στον πυκνωτή |
Τεντωμένη δύναμη Τερματικού Φορτίου : 1,0 Kg Χρόνος Διατήρησης: 10 ± 1δευτ |
|
Αντοχή κάμψης Δύναμης Τερματικού Φορτίου : 0,5 Kg Χρόνος κάμψης: 4 x 90 ﾟ |
||
| Αντοχή στη θερμότητα συγκόλλησης |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής |
Θερμοκρασία συγκόλλησης: 260±5℃ Χρόνος συγκόλλησης: 5±0,5sec |
| Συγκολλησιμότητα | Το 95% της επικασσιτέρωσης της επιφάνειας |
Θερμοκρασία συγκόλλησης: 260±5℃ Χρόνος συγκόλλησης: 2±0,5sec |
| Γρήγορη αλλαγή θερμοκρασίας | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά. |
Θερμοκρασία κατώτερης κατηγορίας: -40℃ Θερμοκρασία ανώτερης κατηγορίας: 110℃ Αριθμός κύκλων: 5 Διάρκεια t1 = 30 min |
| Δόνηση | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά |
Εύρος συχνοτήτων: 10~55Hz Πορεία: X,Y,Z (άξονας) 2h / άξονα (6 ώρες συνολικά) Πλάτος μετατόπισης: 0,75mm |
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Κλιματική ακολουθία |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων (5) Απόδειξη τάσης: Κανονική |
Ξηρή Θερμότητα Ανώτερη θερμοκρασία: 110℃ Χαμηλότερη Διάρκεια: 16 ώρες |
|
Κρύο Θερμοκρασία: -40℃ Διάρκεια: 2 ώρες |
||
| Σταθερή κατάσταση υγρής θερμότητας |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων (5) Απόδειξη τάσης: Κανονική |
+40°C και 93% RH, 56 ημέρες |
| Φόρτιση και αποφόρτιση |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±10% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων |
Τάση δοκιμής: √2 x URVAC 50 Hz Φόρτιση και εκφόρτιση: 0,5sec/χρόνο Επαναλαμβάνεται για 10000 κύκλους |
| Αντοχή |
(1) Εμφάνιση: Καμία ορατή ζημιά (2) △C/C: ≤ ±10% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων |
1,25 x UR VAC 50 Hz, μία φορά κάθε ώρα αύξηση στα 1.000 VAC για 0,1 δευτερόλεπτο, 1.000 ώρες σε ανώτερη ονομαστική θερμοκρασία |
Συνθήκες αποθήκευσης
1 τόνος πρέπει να σημειωθεί ότι η ικανότητα συγκόλλησης των ακροδεκτών μπορεί να υποβαθμιστεί όταν αποθηκεύονται ελάχιστα σε ατμόσφαιρα για μεγάλο χρονικό διάστημα
2 Δεν πρέπει να βρίσκεται σε ιδιαίτερα υψηλή θερμοκρασία και υψηλή υγρασία, πρέπει να υπόκειται στις ακόλουθες συνθήκες (διατήρηση στην αρχική συσκευασία)
Θερμοκρασία: 35 MAX Σχετική υγρασία: 60% ΜΕΓ
3 Περίοδος αποθήκευσης: Απώλεια: 12 μήνες μέγιστο (από την ημερομηνία κατασκευής που αναγράφεται στην ετικέτα στη σακούλα συσκευασίας)
|
Είδος |
Χαρακτηριστική απαίτηση |
Μέθοδος & Συνθήκη δοκιμής |
||||||
|
Κλιματική Κατηγορία |
40/110/56 |
|||||||
|
Κατηγορία Παθητικής Αναφλεξιμότητας |
σι |
|||||||
|
Θερμοκρασία λειτουργίας |
-40~+110 |
|||||||
|
Εύρος χωρητικότητας |
0,0022μF~2,2μF |
|||||||
|
Ανοχή χωρητικότητας |
±10%(K),±20%(M) |
1KHz,1,0Vrms,25 |
||||||
|
Μετρημένη ηλεκτρική τάση |
250V AC/275V AC/300V AC/305V AC/310V AC |
|||||||
|
Συντελεστής διάχυσης |
1KHz<0,10% |
IR≥6000s |
||||||
|
Αντίσταση μόνωσης |
C≤0,33μF |
C>0,33μF |
UR>100V,100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S,20 |
||||||
|
Αντοχή στην τάση μεταξύ των ακροδεκτών |
Χωρίς μόνιμη βλάβη ή αναρρόφηση |
4,3UR(dc) 60s 25Cut off ρεύμα 10mA |
||||||
|
Αντοχή στην τάση μεταξύ ακροδεκτών και θήκης |
Χωρίς μόνιμη βλάβη ή αναρρόφηση |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
ΜΕΓΙΣΤΗ.Χρόνος αύξησης παλμού (dv/dt) |
Διάστιχο απαγωγών |
|||||||
|
7,5mm 600V/μs |
10 χιλιοστά |
15 χιλιοστά |
22,5 χλστ |
27,5 χλστ |
37,5mm 100V/μs |
|||
Περιβαλλοντική απαίτηση
1 Συμμόρφωση με την απαίτηση του RoHS.
2 Συμμόρφωση με την απαίτηση του REACH.
3 Χωρίς αλογόνο (όπως απαιτείται).
4 Ανατρέξτε στο συνημμένο 2 για τις δοκιμαστικές αναπαραστάσεις των Rohs και Reach από τρίτο μέρος
