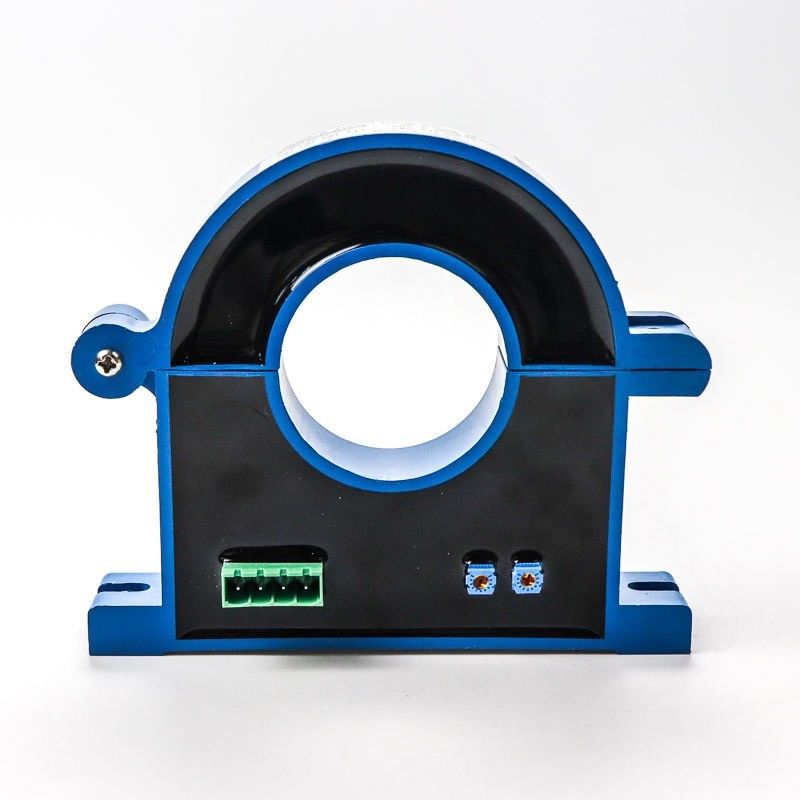

Καλή γραμμικότητα Εύρος ζώνης αισθητήρα ρεύματος εφέ Hall και γρήγορη απόκριση​


Ο αισθητήρας ρεύματος Hall είναι ένας αισθητήρας μαγνητικού πεδίου κατασκευασμένος σύμφωνα με το φαινόμενο Hall.Διαθέτει δύο τρόπους λειτουργίας, ανοιχτού βρόχου (άμεσος) και κλειστού βρόχου (μαγνητική ισορροπία).Το πλεονέκτημα του αισθητήρα Hall άμεσης ενίσχυσης είναι ότι η μορφή του κυκλώματος είναι απλή και το κόστος είναι σχετικά χαμηλό.Το μειονέκτημα είναι ότι η ακρίβεια και η γραμμικότητα είναι κακές, ο χρόνος απόκρισης είναι αργός και η μετατόπιση της θερμοκρασίας είναι μεγάλη.Για να ξεπεραστούν τα μειονεκτήματά του, εμφανίστηκε ένας αισθητήρας ρεύματος Hall κλειστού βρόχου (μαγνητική ισορροπία).Ο αισθητήρας ρεύματος Hall κλειστού βρόχου είναι επίσης γνωστός ως αισθητήρας ρεύματος Hall μηδενικής ροής.Αποτελείται από ένα πρωτεύον κύκλωμα, έναν μαγνητικό δακτύλιο και ένα στοιχείο Hall.Αποτελείται από δευτερεύοντα πηνία, ενισχυτές κ.λπ. Όταν η μαγνητική ροή που δημιουργείται από το πρωτεύον ρεύμα IP συγκεντρώνεται στο μαγνητικό κύκλωμα μέσω του υψηλής ποιότητας μαγνητικού πυρήνα, το στοιχείο Hall στερεώνεται στο διάκενο αέρα για να ανιχνεύσει τη μαγνητική ροή και Το ρεύμα αντίστροφης αντιστάθμισης εξέρχεται μέσω του πηνίου πολλαπλών στροφών που τυλίγεται στον μαγνητικό πυρήνα.Χρησιμοποιείται για την αντιστάθμιση της μαγνητικής ροής που δημιουργείται από την κύρια πλευρική IP, έτσι ώστε η μαγνητική ροή στο μαγνητικό κύκλωμα να διατηρείται πάντα στο μηδέν.Μετά την επεξεργασία από ένα ειδικό κύκλωμα, ο ακροδέκτης εξόδου του αισθητήρα μπορεί να εξάγει την αλλαγή ρεύματος που αντικατοπτρίζει με ακρίβεια το ρεύμα της κύριας πλευράς.Ο αισθητήρας ρεύματος Hall κλειστού βρόχου έχει πολλά πλεονεκτήματα, όπως σύντομο χρόνο απόκρισης, υψηλή συχνότητα λειτουργίας, ισχυρή ικανότητα υπερφόρτωσης και υψηλή απομόνωση.


Λόγω των πολλών πλεονεκτημάτων του, ο αισθητήρας ρεύματος Hall διασφαλίζει την ασφαλή και αξιόπιστη λειτουργία του προϊόντος του μετατροπέα μέσω ακριβούς ανίχνευσης και ελέγχου μεγάλων ρευμάτων, έτσι ώστε ο μετατροπέας να μπορεί να χειρίζεται μη κανονικές συνθήκες εγκαίρως ενώ εξέρχεται κανονικά.Η αξιοπιστία του μετατροπέα συχνότητας βελτιώνεται και η ποιότητα ασφάλειας του μετατροπέα συχνότητας βελτιώνεται.Επομένως, τα πλεονεκτήματα του αισθητήρα ρεύματος Hall στον μετατροπέα γίνονται όλο και πιο εμφανή και έχει γίνει αναπόσπαστο μέρος της βιομηχανίας των μετατροπέων.

Ηλεκτρικές παράμετροι



Παράμετρος	Σύμβολο	Μονάδα	Προσδιορισμός			Συνθήκες
			Ελάχ	Τύπος	Μέγιστη
Ονομαστικό εύρος μέτρησης	IPN	ΕΝΑ	-500		500
Τάση τροφοδοσίας	UC	V	7.2	12	18	Πλήρης ακρίβεια
Τρέχουσα κατανάλωση @IP=0A	IC	mA		26		UC=12V, T=25°C
Τρέχουσα κατανάλωση @IP=500A	IC	mA		250		UC=12V, T=25°C
Σφάλμα ευαισθησίας Ακρίβεια	XG	%	-0,5		0,5	=-40 έως 85°C. ± 3 σίγμα (>±30Α)
Μετατόπιση=0Α	IOS	ΕΝΑ		±0,2		=-40 έως 85°C.± 3 σίγμα
Σφάλμα γραμμικότητας με IPN	εL	%		0.1		@θερμοκρασία δωματίου
Συντελεστής θερμοκρασίας G	TCG	ppm/ °C



Προδιαγραφή εξόδου CAB-500 CAN


Ταχύτητα CANBUS αναφέρονται στον πίνακα εκδόσεων προϊόντος, πρωτόκολλο CANBUS: έκδοση 2.0A/B
Ανοχή ταλαντωτή CAN: 0,3125%
Παραγγελία byte: big endian (Motorola)

Αντίσταση τερματισμού 120 ohm που θα προστεθεί εξωτερικά, εσωτερική αντίσταση CAN = 2,4 Kohm


Περιγραφή μηνύματος	CAN ID	όνομα	Μήκος δεδομένων (byte)	Τύπος πλαισίου	Τύπος εκκίνησης μηνύματος	Περιγραφή σήματος	Όνομα σήματος	Ξεκινήστε λίγο	Τελικό κομμάτι
Τρέχουσα IP (mA)	0x3C2	CAB500	8	stand ard	Κυκλικό μήνυμα κάθε 10 ms	Τιμή IP: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0: Πληροφορίες σφάλματος (0=Κανονικό,1=αποτυχία)	ERROR_INDICATION	32	32
						b7-b1:RxQuality (0-100%)	ERROR_INFORMATION	33	39
						Κενά bit (διόρθωση σε 0)	ΑΟΡΙΣΤΟΣ	40	47
							PCBA Ver	48	55
							ΥΛΙΚΟΛΟΓΙΚΟ Έκδ	56	63
