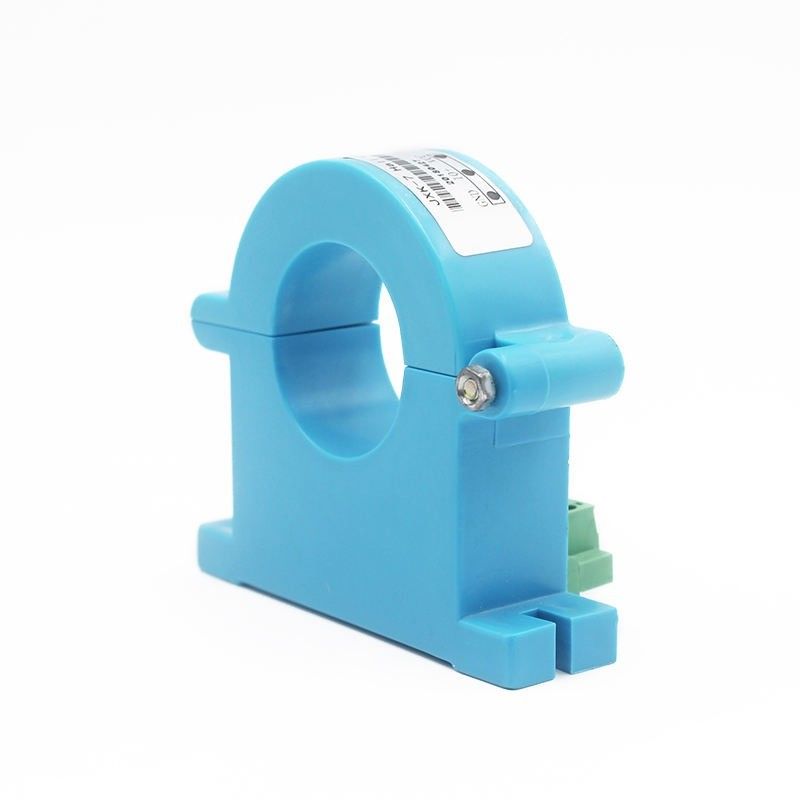

Υψηλή ακρίβεια μέτρησης Αισθητήρας ρεύματος εφέ Hall Ισχυρή χωρητικότητα υπερφόρτωσης και μεγάλο εύρος μέτρησης
Περιγραφή προϊόντος
Λειτουργία:
Ο αισθητήρας ρεύματος Hall είναι κυρίως κατάλληλος για την απομόνωση και τη μετατροπή σύνθετων σημάτων όπως AC, DC και παλμό.Μέσω της αρχής του φαινομένου Hall, το μετασχηματισμένο σήμα μπορεί να συλλεχθεί άμεσα και να γίνει αποδεκτό από διάφορες συσκευές απόκτησης όπως AD, DSP, PLC και δευτερεύοντα όργανα., γρήγορος χρόνος απόκρισης, μεγάλο εύρος μέτρησης ρεύματος, υψηλή ακρίβεια, ισχυρή ικανότητα υπερφόρτωσης, καλή γραμμικότητα και ισχυρή ικανότητα κατά των παρεμβολών
Εφαρμογές:
Οι αισθητήρες ρεύματος Hall μπορούν να χρησιμοποιηθούν ευρέως σε συσκευές ελέγχου ταχύτητας μεταβλητής συχνότητας, συσκευές inverter, τροφοδοτικά UPS, μηχανές συγκόλλησης inverter, ηλεκτρολυτική επιμετάλλωση, εργαλειομηχανές CNC, συστήματα παρακολούθησης μικροϋπολογιστών, συστήματα παρακολούθησης ηλεκτρικού δικτύου και διάφορα πεδία που απαιτούν απομόνωση και ανίχνευση ρεύματος και τάσης.
Πλεονεκτήματα αισθητήρα ρεύματος αίθουσας:
1. Υψηλή ευαισθησία:
Η ένταση του ανιχνευόμενου σήματος γίνεται όλο και πιο αδύναμη, γεγονός που απαιτεί να βελτιωθεί σημαντικά η ευαισθησία του μαγνητικού αισθητήρα.
Οι εφαρμογές περιλαμβάνουν αισθητήρες ρεύματος, αισθητήρες γωνίας, αισθητήρες γραναζιών και μέτρηση περιβάλλοντος χώρου.
2. Σταθερότητα θερμοκρασίας:
Περισσότερα πεδία εφαρμογών απαιτούν αισθητήρες να λειτουργούν σε όλο και πιο σκληρά περιβάλλοντα.
Αυτό απαιτεί ο μαγνητικός αισθητήρας να έχει καλή σταθερότητα θερμοκρασίας και οι βιομηχανικές του εφαρμογές περιλαμβάνουν τη βιομηχανία ηλεκτρονικών αυτοκινήτων.
3. Κατά των παρεμβολών:
Σε πολλά πεδία, δεν υπάρχει αξιολόγηση του περιβάλλοντος χρήσης του αισθητήρα, επομένως ο ίδιος ο αισθητήρας απαιτείται να έχει καλή προστασία από παρεμβολές.Συμπεριλαμβανομένων ηλεκτρονικών αυτοκινήτων, μετρητών νερού κ.λπ.
4. Χαρακτηριστικά υψηλής συχνότητας:
Με την προώθηση των πεδίων εφαρμογών, η συχνότητα λειτουργίας των αισθητήρων ρεύματος απαιτείται να είναι όλο και μεγαλύτερη.Τα πεδία εφαρμογής περιλαμβάνουν μετρητές νερού, βιομηχανία ηλεκτρονικών αυτοκινήτων και βιομηχανία καταγραφής πληροφοριών.
5. Χαμηλή κατανάλωση ενέργειας:
Πολλά πεδία απαιτούν από τον ίδιο τον αισθητήρα να έχει εξαιρετικά χαμηλή κατανάλωση ενέργειας, έτσι ώστε να παρατείνεται η διάρκεια ζωής του αισθητήρα.
Εφαρμόζεται για την εμφύτευση μαγνητικών βιοτσίπ, πυξίδων κ.λπ. στο σώμα.
Αυτό είναι το τέλος της κοινής χρήσης των πλεονεκτημάτων του αισθητήρα ρεύματος Hall, εκτός από αυτά που αναφέρονται παραπάνω.
Ο αισθητήρας ρεύματος Hall έχει επίσης καλά χαρακτηριστικά θερμομόνωσης και αντοχής στην πίεση και εξαιρετικά χαρακτηριστικά επιβραδυντικού φλόγας.
|
Εγκατάσταση
|
Τυπική στερέωση βίδας ράγας + αεροπλάνου
|
|
Ονομαστικό ρεύμα της αρχικής πλευράς
|
50A;100A;200A;500A;
800A;1000A;προσαρμογή
|
|
Αρχικό εύρος μέτρησης πλευρών
|
100Α-1200Α
|
|
Ονομαστική έξοδος
|
5V;DC0~20mA;DC4~20mA;προσαρμογή
|
|
Βοηθητικό τροφοδοτικό
|
DC12V,DC24V,DC±12V,DC±15V
|
|
Ικανότητα φόρτωσης
|
Έξοδος τάσης: 5 mA;
Έξοδος ρεύματος: 6V;
|
|
Γραμμικότητα
|
0,005
|
|
Ακρίβεια
|
0,01
|
|
Χρόνος απόκρισης
|
<200 ms
|
|
Μετατόπιση θερμοκρασίας
|
≤500 PPM/℃
|
|
Εύρος ζώνης
|
DC~20KHz
|
|
Κατανάλωση ρεύματος
|
≤25mA
|
|
Θερμοκρασία εργασίας
|
-10℃~+70℃
|
|
Θερμοκρασία αποθήκευσης
|
-25℃~+85℃
|
|
Αντοχή στην πίεση απομόνωσης
|
2,5 kV/50 Hz, 1 Ελάχ
|
|
Τάση μετατόπισης
|
≤20mvV
|
|
Μηδενική έξοδος
|
≤0,15mA
|
|
di/dt ακολουθούν
|
>50A/us
|
|
|
|
|
|
|
|
|
|
|
Ονομαστικό εύρος μέτρησης
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Τρέχουσα κατανάλωση @IP=0A
|
|
|
|
|
|
|
Τρέχουσα κατανάλωση @IP=500A
|
|
|
|
|
|
|
Σφάλμα ευαισθησίας Ακρίβεια
|
|
|
|
|
|
=-40 έως 85°C.
± 3 σίγμα (>±30Α)
|
|
|
|
|
|
|
|
|
Σφάλμα γραμμικότητας με IPN
|
|
|
|
|
|
|
Συντελεστής θερμοκρασίας G
|
|
|
|
|
|
|
Προδιαγραφή εξόδου CAB-500 CAN
Ταχύτητα CANBUS αναφέρονται στον πίνακα εκδόσεων προϊόντος, πρωτόκολλο CANBUS: έκδοση 2.0A/B
Ανοχή ταλαντωτή CAN: 0,3125%
Παραγγελία byte: big endian (Motorola)
Αντίσταση τερματισμού 120 ohm που θα προστεθεί εξωτερικά, εσωτερική αντίσταση CAN = 2,4 Kohm
|
|
|
|
|
|
Τύπος εκκίνησης μηνύματος
|
|
|
|
|
|
|
|
|
|
|
Κυκλικό μήνυμα κάθε 10 ms
|
Τιμή IP: 80000000H= 0mA,
7FFFFFFFH= - 1mA, 80000001H= 1mA
|
|
|
|
b0: Πληροφορίες σφάλματος (0=Κανονικό,1=αποτυχία)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
