Λεπτομέρειες:
|
| Περιγραφή: | Αισθητήρας ρεύματος εφέ Hall | Ηλεκτροστατική τάση απαλλαγής: | 4KV |
|---|---|---|---|
| Τάση RMS για τη δοκιμή μόνωσης εναλλασσόμενου ρεύματος: | 50Hz 1min 2.5KV | Αντίσταση μόνωσης: | >= 500 MΩ |
| Τύπος ασφάλειας: | Τύποι θήκης ασφαλειών | λέξη κλειδί: | αισθητήρα ρεύματος |
| Θερμοκρασία εργασίας: | 20-70℃ | παροχή ηλεκτρικού ρεύματος:: | DC24V,DC12V,AC220V |
| Επισημαίνω: | Αντιπαρεμβατικός τρέχων αισθητήρας επίδρασης αιθουσών,Τρέχων αισθητήρας 100A επίδρασης αιθουσών,Υψηλός αισθητήρας επίδρασης αιθουσών ευαισθησίας |
||

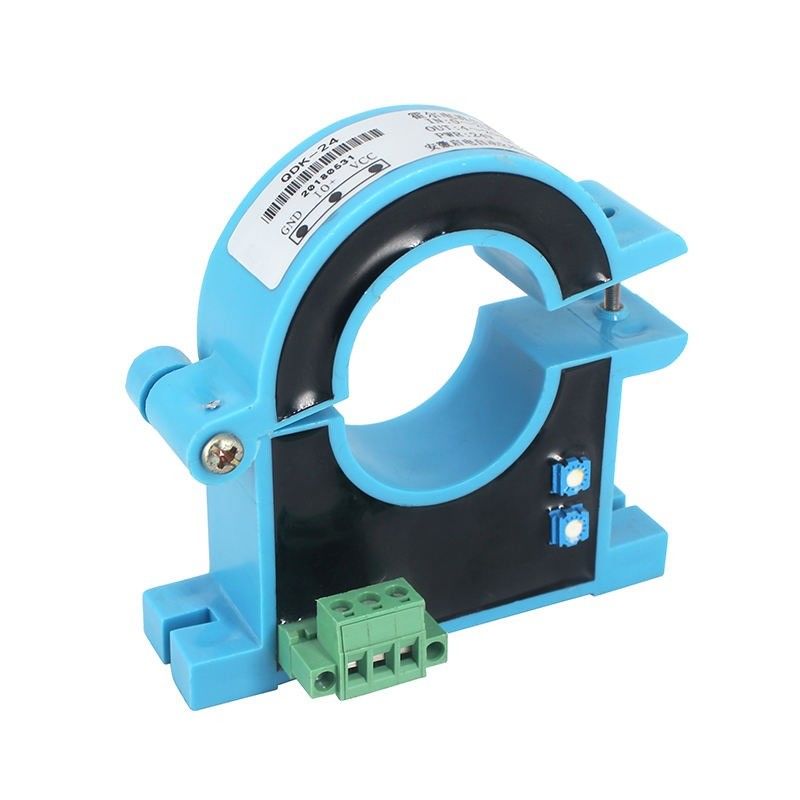

Αντιπαρεμβολή αισθητήρα ρεύματος υψηλής ευαισθησίας εφέ Hall και χαμηλή κατανάλωση ενέργειας
Ο αισθητήρας Hall είναι ένας αισθητήρας μαγνητικού πεδίου κατασκευασμένος σύμφωνα με το φαινόμενο Hall.Το φαινόμενο Hall είναι ένα είδος μαγνητοηλεκτρικού φαινομένου.Αυτό το φαινόμενο ανακαλύφθηκε από τον Hall (AHHall, 1855-1938) το 1879 όταν μελετούσε τον αγώγιμο μηχανισμό των μετάλλων.Αργότερα, διαπιστώθηκε ότι οι ημιαγωγοί και τα αγώγιμα ρευστά έχουν επίσης αυτό το αποτέλεσμα, και το φαινόμενο Hall των ημιαγωγών είναι πολύ ισχυρότερο από αυτό των μετάλλων.Διάφορα στοιχεία Hall που κατασκευάζονται από αυτό το φαινόμενο χρησιμοποιούνται ευρέως στην τεχνολογία βιομηχανικού αυτοματισμού, στην τεχνολογία ανίχνευσης και στην επεξεργασία πληροφοριών κ.λπ.Το φαινόμενο Hall είναι μια βασική μέθοδος για τη μελέτη των ιδιοτήτων των ημιαγωγών υλικών.Ο συντελεστής Hall που μετράται από το πείραμα του φαινομένου Hall μπορεί να καθορίσει σημαντικές παραμέτρους όπως ο τύπος αγωγιμότητας, η συγκέντρωση του φορέα και η κινητικότητα του φορέα των ημιαγωγών υλικών.
Πλεονεκτήματα αισθητήρα ρεύματος αίθουσας:
1. Υψηλή ευαισθησία:
Η ένταση του ανιχνευόμενου σήματος γίνεται όλο και πιο αδύναμη, γεγονός που απαιτεί να βελτιωθεί σημαντικά η ευαισθησία του μαγνητικού αισθητήρα.
Οι εφαρμογές περιλαμβάνουν αισθητήρες ρεύματος, αισθητήρες γωνίας, αισθητήρες γραναζιών και μέτρηση περιβάλλοντος χώρου.
2. Σταθερότητα θερμοκρασίας:
Περισσότερα πεδία εφαρμογών απαιτούν αισθητήρες να λειτουργούν σε όλο και πιο σκληρά περιβάλλοντα.
Αυτό απαιτεί ο μαγνητικός αισθητήρας να έχει καλή σταθερότητα θερμοκρασίας και οι βιομηχανικές του εφαρμογές περιλαμβάνουν τη βιομηχανία ηλεκτρονικών αυτοκινήτων.
3. Κατά των παρεμβολών:
Σε πολλά πεδία, δεν υπάρχει αξιολόγηση του περιβάλλοντος χρήσης του αισθητήρα, επομένως ο ίδιος ο αισθητήρας απαιτείται να έχει καλή προστασία από παρεμβολές.Συμπεριλαμβανομένων ηλεκτρονικών αυτοκινήτων, μετρητών νερού κ.λπ.
4. Χαρακτηριστικά υψηλής συχνότητας:
Με την προώθηση των πεδίων εφαρμογών, η συχνότητα λειτουργίας των αισθητήρων ρεύματος απαιτείται να είναι όλο και μεγαλύτερη.Τα πεδία εφαρμογής περιλαμβάνουν μετρητές νερού, βιομηχανία ηλεκτρονικών αυτοκινήτων και βιομηχανία καταγραφής πληροφοριών.
5. Χαμηλή κατανάλωση ενέργειας:
Πολλά πεδία απαιτούν από τον ίδιο τον αισθητήρα να έχει εξαιρετικά χαμηλή κατανάλωση ενέργειας, έτσι ώστε να παρατείνεται η διάρκεια ζωής του αισθητήρα.
Εφαρμόζεται για την εμφύτευση μαγνητικών βιοτσίπ, πυξίδων κ.λπ. στο σώμα.
Αυτό είναι το τέλος της κοινής χρήσης των πλεονεκτημάτων του αισθητήρα ρεύματος Hall, εκτός από αυτά που αναφέρονται παραπάνω.
Ο αισθητήρας ρεύματος Hall έχει επίσης καλά χαρακτηριστικά θερμομόνωσης και αντοχής στην πίεση και εξαιρετικά χαρακτηριστικά επιβραδυντικού φλόγας.
|
Εγκατάσταση
|
Τυπική στερέωση βίδας ράγας + αεροπλάνου
|
|
Ονομαστικό ρεύμα της αρχικής πλευράς
|
50A;100A;200A;500A;
800A;1000A;προσαρμογή |
|
Αρχικό εύρος μέτρησης πλευρών
|
100Α-1200Α
|
|
Ονομαστική έξοδος
|
5V;DC0~20mA;DC4~20mA;προσαρμογή
|
|
Βοηθητικό τροφοδοτικό
|
DC12V,DC24V,DC±12V,DC±15V
|
|
Ικανότητα φόρτωσης
|
Έξοδος τάσης: 5 mA;
Έξοδος ρεύματος: 6V; |
|
Γραμμικότητα
|
0,005
|
|
Ακρίβεια
|
0,01
|
|
Χρόνος απόκρισης
|
<200 ms
|
|
Μετατόπιση θερμοκρασίας
|
≤500 PPM/℃
|
|
Εύρος ζώνης
|
DC~20KHz
|
|
Κατανάλωση ρεύματος
|
≤25mA
|
|
Θερμοκρασία εργασίας
|
-10℃~+70℃
|
|
Θερμοκρασία αποθήκευσης
|
-25℃~+85℃
|
|
Αντοχή στην πίεση απομόνωσης
|
2,5 kV/50 Hz, 1 Ελάχ
|
|
Τάση μετατόπισης
|
≤20mvV
|
|
Μηδενική έξοδος
|
≤0,15mA
|
|
di/dt ακολουθούν
|
>50A/us
|
Ηλεκτρικές παράμετροι
|
Παράμετρος |
Σύμβολο |
Μονάδα |
Προσδιορισμός |
Συνθήκες |
||
|
Ελάχ |
Τύπος |
Μέγιστη |
||||
|
Ονομαστικό εύρος μέτρησης |
IPN |
ΕΝΑ |
-500 |
500 |
||
|
Τάση τροφοδοσίας |
UC |
V |
7.2 |
12 |
18 |
Πλήρης ακρίβεια |
|
Τρέχουσα κατανάλωση @IP=0A |
IC |
mA |
26 |
UC=12V, T=25°C |
||
|
Τρέχουσα κατανάλωση @IP=500A |
IC |
mA |
250 |
UC=12V, T=25°C |
||
|
Σφάλμα ευαισθησίας Ακρίβεια |
XG |
% |
-0,5 |
0,5 |
=-40 έως 85°C. |
|
|
Μετατόπιση=0Α |
IOS |
ΕΝΑ |
±0,2 |
=-40 έως 85°C.± 3 σίγμα |
||
|
Σφάλμα γραμμικότητας με IPN |
εL |
% |
0.1 |
@θερμοκρασία δωματίου |
||
|
Συντελεστής θερμοκρασίας G |
TCG |
ppm/ |
||||
Προδιαγραφή εξόδου CAB-500 CAN
Ταχύτητα CANBUS αναφέρονται στον πίνακα εκδόσεων προϊόντος, πρωτόκολλο CANBUS: έκδοση 2.0A/B
Ανοχή ταλαντωτή CAN: 0,3125%
Παραγγελία byte: big endian (Motorola)
Αντίσταση τερματισμού 120 ohm που θα προστεθεί εξωτερικά, εσωτερική αντίσταση CAN = 2,4 Kohm
|
Περιγραφή μηνύματος |
CAN ID |
όνομα |
Μήκος δεδομένων (byte) |
Τύπος πλαισίου |
Τύπος εκκίνησης μηνύματος |
Περιγραφή σήματος |
Όνομα σήματος |
Ξεκινήστε λίγο |
Τελικό κομμάτι |
|
Τρέχουσα IP (mA) |
0x3C2 |
CAB500 |
8 |
stand ard |
Κυκλικό μήνυμα κάθε 10 ms |
Τιμή IP: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0: Πληροφορίες σφάλματος (0=Κανονικό,1=αποτυχία) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1:RxQuality (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
Κενά bit (διόρθωση σε 0) |
ΑΟΡΙΣΤΟΣ |
40 |
47 |
||||||
|
PCBA Ver |
48 |
55 |
|||||||
|
ΥΛΙΚΟΛΟΓΙΚΟ Έκδ |
56 |
63 |
