Γρήγορη απάντησης αιθουσών επίδρασης τρέχουσα ελαφριά εύκολη εγκατάσταση μεγέθους αισθητήρων 4KV μικρή

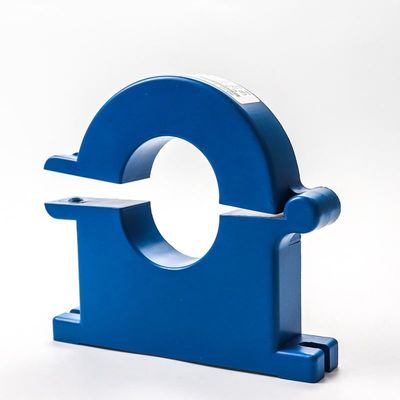

Γρήγορη απόκριση Αισθητήρας ρεύματος εφέ Hall Μικρό μέγεθος Ελαφρύ Εύκολη εγκατάσταση​

Ο αισθητήρας Hall είναι ένας αισθητήρας μαγνητικού πεδίου κατασκευασμένος σύμφωνα με το φαινόμενο Hall.Το φαινόμενο Hall είναι ένα είδος μαγνητοηλεκτρικού φαινομένου.Αυτό το φαινόμενο ανακαλύφθηκε από τον Hall (AHHall, 1855-1938) το 1879 όταν μελετούσε τον αγώγιμο μηχανισμό των μετάλλων.Αργότερα, διαπιστώθηκε ότι οι ημιαγωγοί και τα αγώγιμα ρευστά έχουν επίσης αυτό το αποτέλεσμα, και το φαινόμενο Hall των ημιαγωγών είναι πολύ ισχυρότερο από αυτό των μετάλλων.Διάφορα στοιχεία Hall που κατασκευάζονται από αυτό το φαινόμενο χρησιμοποιούνται ευρέως στην τεχνολογία βιομηχανικού αυτοματισμού, στην τεχνολογία ανίχνευσης και στην επεξεργασία πληροφοριών κ.λπ.Το φαινόμενο Hall είναι μια βασική μέθοδος για τη μελέτη των ιδιοτήτων των ημιαγωγών υλικών.Ο συντελεστής Hall που μετράται από το πείραμα του φαινομένου Hall μπορεί να καθορίσει σημαντικές παραμέτρους όπως ο τύπος αγωγιμότητας, η συγκέντρωση του φορέα και η κινητικότητα του φορέα των ημιαγωγών υλικών.


Ηλεκτρικές παράμετροι



Παράμετρος	Σύμβολο	Μονάδα	Προσδιορισμός			Συνθήκες
			Ελάχ	Τύπος	Μέγιστη
Ονομαστικό εύρος μέτρησης	IPN	ΕΝΑ	-500		500
Τάση τροφοδοσίας	UC	V	7.2	12	18	Πλήρης ακρίβεια
Τρέχουσα κατανάλωση @IP=0A	IC	mA		26		UC=12V, T=25°C
Τρέχουσα κατανάλωση @IP=500A	IC	mA		250		UC=12V, T=25°C
Σφάλμα ευαισθησίας Ακρίβεια	XG	%	-0,5		0,5	=-40 έως 85°C. ± 3 σίγμα (>±30Α)
Μετατόπιση=0Α	IOS	ΕΝΑ		±0,2		=-40 έως 85°C.± 3 σίγμα
Σφάλμα γραμμικότητας με IPN	εL	%		0.1		@θερμοκρασία δωματίου
Συντελεστής θερμοκρασίας G	TCG	ppm/ °C



Προδιαγραφή εξόδου CAB-500 CAN


Ταχύτητα CANBUS αναφέρονται στον πίνακα εκδόσεων προϊόντος, πρωτόκολλο CANBUS: έκδοση 2.0A/B
Ανοχή ταλαντωτή CAN: 0,3125%
Παραγγελία byte: big endian (Motorola)

Αντίσταση τερματισμού 120 ohm που θα προστεθεί εξωτερικά, εσωτερική αντίσταση CAN = 2,4 Kohm


Περιγραφή μηνύματος	CAN ID	όνομα	Μήκος δεδομένων (byte)	Τύπος πλαισίου	Τύπος εκκίνησης μηνύματος	Περιγραφή σήματος	Όνομα σήματος	Ξεκινήστε λίγο	Τελικό κομμάτι
Τρέχουσα IP (mA)	0x3C2	CAB500	8	stand ard	Κυκλικό μήνυμα κάθε 10 ms	Τιμή IP: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0: Πληροφορίες σφάλματος (0=Κανονικό,1=αποτυχία)	ERROR_INDICATION	32	32
						b7-b1:RxQuality (0-100%)	ERROR_INFORMATION	33	39
						Κενά bit (διόρθωση σε 0)	ΑΟΡΙΣΤΟΣ	40	47
							PCBA Ver	48	55
							ΥΛΙΚΟΛΟΓΙΚΟ Έκδ	56	63
