Λεπτομέρειες:
|
| Χαρακτηριστικά: | Καλές αυτοθεραπευτικές ιδιότητες | Χωρητικότητα:: | 1.2uf |
|---|---|---|---|
| Μετρημένη ηλεκτρική τάση:: | 250-310V | Υλικό: | Μεμβράνη επιμεταλλωμένου πολυπροπυλενίου |
| Εφαρμογή: | Γενικός σκοπός | λέξη κλειδί: | X2 Πυκνωτής Ασφαλείας |
| Επισημαίνω: | 1.5 πυκνωτής UF,155k πυκνωτής 1,5 UF |
||

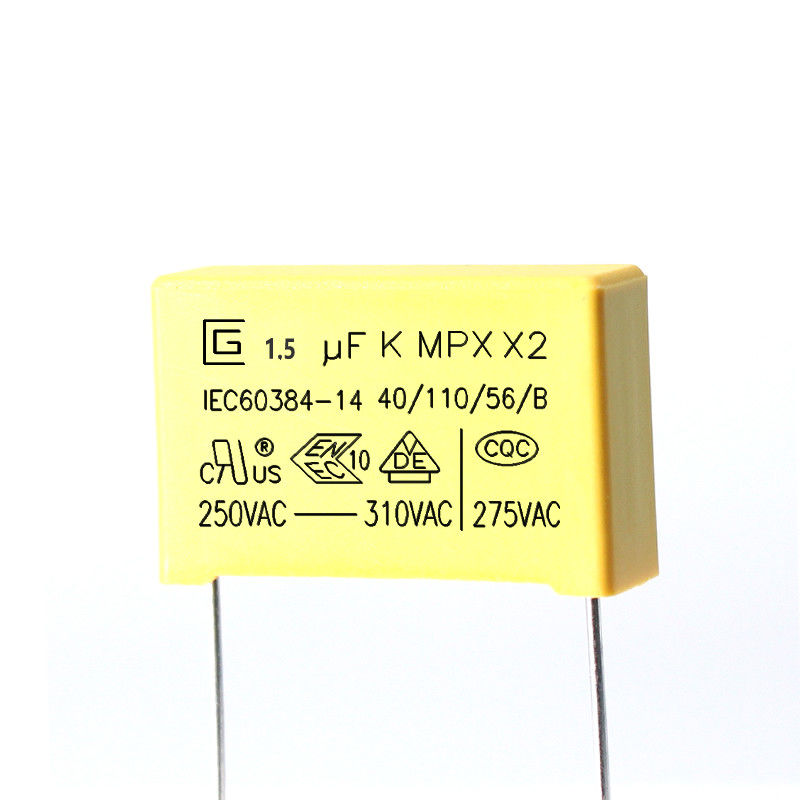

Μεμβράνη επιμεταλλωμένου πολυπροπυλενίου 1.5uf 155K 125VAC X2 Πυκνωτής Ασφαλείας Καλές Ιδιότητες Αυτοθεραπείας
Οι πυκνωτές Safety X2 είναι ένας τύπος πυκνωτών ασφαλείας.Σε τέτοιες περιπτώσεις χρησιμοποιούνται πυκνωτές ασφαλείας, δηλαδή όταν ο πυκνωτής αστοχήσει, δεν θα προκαλέσει ηλεκτροπληξία και δεν θα θέσει σε κίνδυνο την προσωπική ασφάλεια.
1. Η κύρια δομή του πυκνωτή ασφαλείας X2.
Είναι κατασκευασμένο από επιμεταλλωμένη μεμβράνη πολυπροπυλενίου μη επαγωγικής δομής περιέλιξης, χρησιμοποιώντας επικασσιτερωμένο χαλύβδινο σύρμα, πλαστικό κέλυφος και συσκευασία επιβραδυντικής φλόγας εποξειδικής ρητίνης.
Το φιλμ πολυπροπυλενίου χρησιμοποιείται ως διηλεκτρικό και το μεταλλικό στρώμα ψευδαργύρου-αλουμινίου στην επιφάνεια εξατμίζεται υπό κενό ως ηλεκτρόδιο.Κατασκευάζεται με περιέλιξη και άλλες διαδικασίες.Το εξωτερικό είναι συσκευασμένο με (PBT) πλαστικό επιβραδυντικό της φλόγας κέλυφος και σε γλάστρα με εποξική ρητίνη.Ο σχεδιασμός εμφάνισης είναι συμπαγής και κατάλληλος για εγκατάσταση περιστάσεων υψηλής πυκνότητας.
X2 Safety Capacitor.pdf
Χαρακτηριστικά πυκνωτών ασφαλείας X2
Μη επαγωγική κατασκευή με επιμεταλλωμένο φιλμ πολυπροπυλενίου.
Εξαιρετική αντοχή στην υγρασία.
αυτοθεραπεία.
Εξαιρετικές ιδιότητες επιβράδυνσης φλόγας.
Ικανό να αντέχει κραδασμούς από υπέρταση.
Η χρήση πυκνωτών ασφαλείας X2.
Καταστέλλει τις ηλεκτρομαγνητικές παρεμβολές.
Περάστε τις γραμμές.
Είναι κατάλληλο για τη μείωση αντίστασης-χωρητικότητας αμπερόμετρων, οδηγών LED, ελεγκτών κ.λπ. σε σειρά στο κύκλωμα.
Βαθμολόγηση
1. Λογότυπο CIGU:
2. Χωρητικότητα: (104K ,0,1μF)
3. Ανοχή χωρητικότητας:(K)±10%
4. Ονομαστική τάση: 250.275.300.305.310 VAC 5. Κατηγορία προϊόντος: X2
6. Τύπος προϊόντος: MPX
7. Κλιματική Κατηγορία: 40/110/56
8. Κατηγορία Παθητικής Αναφλεξιμότητας:B
9. Σήμα εγκρίσεων Κίνας: CQC
10. Σήμα εγκρίσεων Γερμανίας:VDE
11. Σήμα εγκρίσεων ENEC:ENEC
12. Αμερικανικό σήμα εγκρίσεων:CUL
13. Πρότυπο έγκρισης:IEC60384-14
|
ΟΧΙ. |
Κύρια Υλικά |
Προσδιορισμός |
Παρατήρηση |
|
1 |
Μεμβράνη επιμεταλλωμένου πολυπροπυλενίου |
MPPZAH ή MPPA (5~12μm) |
--- |
|
2 |
Γραμμή Zn,Sn |
Zn ή Zn και κράμα Sn |
--- |
|
3 |
Τερματικό |
Cu (σύρμα χαλκού) (Φ0,55 ή 0,75mm) |
±0,05 χλστ |
|
4 |
Σφραγισμένο Υλικό |
Εποξική ρητίνη |
UL94-V0 |
|
5 |
Πλαστική θήκη |
PBT |
UL94-V0 |
Χαρακτηριστικά
1. Αυτό έχει σχεδιαστεί ειδικά για εφαρμογές σε σειρά με το κύριο 100Vac-240Vac, δηλαδή χωρητικό διαχωριστικό, για παράδειγμα, μετρητή ενέργειας, οδηγό LED κ.λπ.
2.Μεταλλοποιημένο φιλμ πολυπροπυλενίου
3. Καλές ιδιότητες αυτοθεραπείας, που αντέχουν στην καταπόνηση της τάσης υπέρτασης
4.Μεγάλη σταθερότητα της χωρητικότητας
5. Καλές ιδιότητες σε υγρό περιβάλλον
6.Εξαιρετικές ενεργητικές και παθητικές ικανότητες αντοχής στη φλόγα
Κατασκευές και κύρια υλικά προϊόντων
Προδιαγραφές (IEC 60384-14)
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Χωρητικότητα | Εντός της καθορισμένης ανοχής | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Συντελεστής διάχυσης | 0,001 (0,1%) Μέγ. | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Απόδειξη τάσης | Δεν θα υπάρχει καμία ανωμαλία | Μεταξύ των ακροδεκτών 4,3UR (Vdc) Δοκιμή 60 δευτερολέπτων. |
| Μεταξύ τερματικού και περιβλήματος UR×200％+1500Vac, 60sec. | ||
| Αντοχή μόνωσης | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60sec / 25℃ |
| Ανθεκτικότητα τερματισμών | Χωρίς θραύση καλωδίου και καμία ζημιά στον πυκνωτή |
Τεντωμένη δύναμη Τερματικού Φορτίου : 1,0 Kg |
|
Αντοχή κάμψης Δύναμης Τερματικού Φορτίου : 0,5 Kg |
||
| Αντοχή στη θερμότητα συγκόλλησης |
(1) Εμφάνιση: Χωρίς ορατή ζημιά |
Θερμοκρασία συγκόλλησης: 260±5℃ |
| Συγκολλησιμότητα | 95% της επικασσιτέρωσης της επιφάνειας |
Θερμοκρασία συγκόλλησης: 260±5℃ |
| Γρήγορη αλλαγή θερμοκρασίας | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά. |
Θερμοκρασία κατώτερης κατηγορίας: -40℃ |
| Δόνηση | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά |
Εύρος συχνοτήτων: 10~55Hz |
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Κλιματική ακολουθία |
(1) Εμφάνιση: Χωρίς ορατή ζημιά |
Ξηρή Θερμότητα |
|
Κρύο |
||
| Σταθερή κατάσταση υγρής θερμότητας |
(1) Εμφάνιση: Χωρίς ορατή ζημιά |
+40°C και 93% RH, 56 ημέρες |
| Φόρτιση και αποφόρτιση |
(1) Εμφάνιση: Χωρίς ορατή ζημιά |
Τάση δοκιμής: √2 x URVAC 50 Hz |
| Αντοχή |
(1) Εμφάνιση: Καμία ορατή ζημιά |
1,25 x UR VAC 50 Hz, μία φορά κάθε ώρα |
Συνθήκες αποθήκευσης
1 τόνος πρέπει να σημειωθεί ότι η ικανότητα συγκόλλησης των ακροδεκτών μπορεί να υποβαθμιστεί όταν αποθηκεύονται ελάχιστα σε ατμόσφαιρα για μεγάλο χρονικό διάστημα
2 Δεν πρέπει να βρίσκεται σε ιδιαίτερα υψηλή θερμοκρασία και υψηλή υγρασία, πρέπει να υπόκειται στις ακόλουθες συνθήκες (διατήρηση στην αρχική συσκευασία)
Θερμοκρασία: 35 MAX Σχετική υγρασία: 60% ΜΕΓ
3 Περίοδος αποθήκευσης: Απώλεια: 12 μήνες μέγιστο (από την ημερομηνία κατασκευής που αναγράφεται στην ετικέτα στη σακούλα συσκευασίας)
Περιβαλλοντική απαίτηση
1 Συμμόρφωση με την απαίτηση του RoHS.
2 Συμμόρφωση με την απαίτηση του REACH.
3 Χωρίς αλογόνο (όπως απαιτείται).
4 Παρακαλούμε δείτε το συνημμένο 2 για τις δοκιμαστικές αναπαραστάσεις των Rohs και Reach από τρίτο μέρος
Ελεγχος ποιότητας
Δομή προϊόντος
Πρότυπα αναφοράς
GB-T2693-2001(IDT IEC 60384-1-2008) Σταθεροί πυκνωτές για χρήση σε ηλεκτρονικό εξοπλισμό – Μέρος 1: Γενικές προδιαγραφές
GB-T14472-1988 Σταθεροί πυκνωτές για χρήση σε ηλεκτρονικό εξοπλισμό – Μέρος 16: Προδιαγραφές τομής: Σταθερός πυκνωτής DC μεμβράνης από μεταλλικό πολυπροπυλένιο
IEC-60384-14-2005 Σταθεροί πυκνωτές για χρήση σε ηλεκτρονικό εξοπλισμό – Μέρος 16: Προδιαγραφή τομής: Σταθερός πυκνωτής συνεχούς ρεύματος από επιμεταλλωμένο φιλμ πολυπροπυλενίου
GB-T 2828.1-2003 Διαδικασίες δειγματοληψίας για επιθεώρηση κατά χαρακτηριστικά—Μέρος 1: Σχήματα δειγματοληψίας ευρετηριασμένα με όριο ποιότητας αποδοχής (AQL) για επιθεώρηση παρτίδας (ISO 2859-1:1999, IDT)
Συσκευασία
Η πλαστική σακούλα είναι η ελάχιστη συσκευασία. Η ποσότητα είναι 100,200,300, 500,1000 ΤΕΜ.
Η ετικέτα του RoHS περιλαμβάνει το όνομα του προϊόντος, την προδιαγραφή, την ποσότητα, τον αριθμό παρτίδας, την ημερομηνία κατασκευής κ.λπ.
Ένα εσωτερικό κουτί έχει N τσάντες PCS
Μέγεθος εσωτερικού κουτιού (Μ×Π×Υ)=23×30×30cm Σήμανση για RoHS ΚΑΙ SVHC
Ένα εξωτερικό κουτί έχει δύο εσωτερικά κουτιά
Μέγεθος εξωτερικού κουτιού (Μ×Π×Υ)=48×32,2×33cm Σήμανση για RoHS ΚΑΙ SVHC
