Λεπτομέρειες:
|
| Χαρακτηριστικά: | Καλές ιδιότητες σε υγρό περιβάλλον | Χωρητικότητα:: | 0,82 uf |
|---|---|---|---|
| Μετρημένη ηλεκτρική τάση:: | 250-310V | Υλικό: | Μεμβράνη επιμεταλλωμένου πολυπροπυλενίου |
| Εφαρμογή: | Γενικός σκοπός | λέξη κλειδί: | X2 Πυκνωτής Ασφαλείας |
| Επισημαίνω: | 0.82 UF 275V Capacitor,82 πυκνωτής UF 275V,824k Capacitor |
||

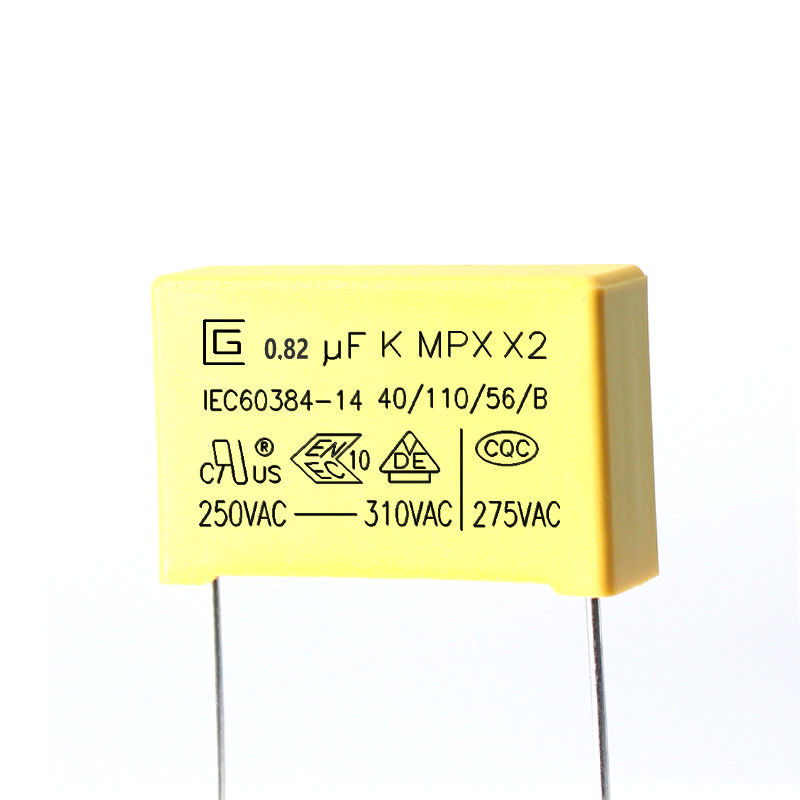

Καλή σταθερότητα 0.82uf 824K 275VAC X2 Safety Capacitor Καλές ιδιότητες σε υγρό περιβάλλον
Χ πυκνωτής --- πυκνωτής μεμβράνης επιμεταλλωμένου πολυπροπυλενίου.συνήθως, ο πυκνωτής Χ είναι κυρίως κατασκευασμένος από πυκνωτή πολυεστερικής μεμβράνης με σχετικά μεγάλη αντίσταση ρεύματος κυματισμού.Αυτός ο τύπος πυκνωτή έχει μεγάλο όγκο, αλλά επιτρέπει μεγάλο ρεύμα για στιγμιαία φόρτιση και εκφόρτιση και η εσωτερική του αντίσταση είναι αντίστοιχα μικρή.Ο πυκνωτής Χ υιοθετεί το εξωτερικό τετράγωνο και το εσωτερικό OPP υψηλής τάσης (επεξεργασία περιέλιξης υλικού από επιμεταλλωμένο πολυπροπυλένιο) σε πλαστική συσκευασία.Το υλικό OPP όχι μόνο έχει καλύτερη ηλεκτρική απόδοση, αλλά μπορεί επίσης να μειώσει αποτελεσματικά την επίδραση των παλμών υψηλής συχνότητας όταν συνδέεται παράλληλα με το άκρο εισόδου του τροφοδοτικού.Εφέ ισχύος.
X2 Safety Capacitor.pdf
Χαρακτηριστικά πυκνωτών ασφαλείας X2
Μη επαγωγική κατασκευή με επιμεταλλωμένο φιλμ πολυπροπυλενίου.
Εξαιρετική αντοχή στην υγρασία.
αυτοθεραπεία.
Εξαιρετικές ιδιότητες επιβράδυνσης φλόγας.
Ικανό να αντέχει κραδασμούς από υπέρταση.
Η χρήση πυκνωτών ασφαλείας X2.
Καταστέλλει τις ηλεκτρομαγνητικές παρεμβολές.
Περάστε τις γραμμές.
Είναι κατάλληλο για τη μείωση αντίστασης-χωρητικότητας αμπερόμετρων, οδηγών LED, ελεγκτών κ.λπ. σε σειρά στο κύκλωμα.
Εισαγωγή Προϊόντων
Τα MPX τυλίγονται με επιμεταλλωμένο διηλεκτρικό φιλμ πολυπροπυλενίου, μη επαγωγική κατασκευή, επικασσιτερωμένα καλώδια σύρματος χαλκού και επιβραδυντική φλόγα εποξειδική ρητίνη.Έχουν εξαιρετικά χαρακτηριστικά αυτοίασης και καλό επιβραδυντικό φλόγας σύμφωνα με το UL 94-V0
Χαρακτηριστικά
1. Αυτό έχει σχεδιαστεί ειδικά για εφαρμογές σε σειρά με το κύριο 100Vac-240Vac, δηλαδή χωρητικό διαχωριστικό, για παράδειγμα, μετρητή ενέργειας, οδηγό LED κ.λπ.
2.Μεταλλοποιημένο φιλμ πολυπροπυλενίου
3. Καλές ιδιότητες αυτοθεραπείας, που αντέχουν στην καταπόνηση της τάσης υπέρτασης
4.Μεγάλη σταθερότητα της χωρητικότητας
5. Καλές ιδιότητες σε υγρό περιβάλλον
6.Εξαιρετικές ενεργητικές και παθητικές ικανότητες αντοχής στη φλόγα
Κατασκευές και κύρια υλικά προϊόντων
Προδιαγραφές (IEC 60384-14)
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Χωρητικότητα | Εντός της καθορισμένης ανοχής | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Συντελεστής διάχυσης | 0,001 (0,1%) Μέγ. | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Απόδειξη τάσης | Δεν θα υπάρχει καμία ανωμαλία | Μεταξύ των ακροδεκτών 4,3UR (Vdc) Δοκιμή 60 δευτερολέπτων. |
| Μεταξύ τερματικού και περιβλήματος UR×200％+1500Vac, 60sec. | ||
| Αντοχή μόνωσης | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60sec / 25℃ |
| Ανθεκτικότητα τερματισμών | Χωρίς θραύση καλωδίου και καμία ζημιά στον πυκνωτή |
Τεντωμένη δύναμη Τερματικού Φορτίου : 1,0 Kg Χρόνος Διατήρησης: 10 ± 1δευτ |
|
Αντοχή κάμψης Δύναμης Τερματικού Φορτίου : 0,5 Kg Χρόνος κάμψης: 4 x 90 ﾟ |
||
| Αντοχή στη θερμότητα συγκόλλησης |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής |
Θερμοκρασία συγκόλλησης: 260±5℃ Χρόνος συγκόλλησης: 5±0,5sec |
| Συγκολλησιμότητα | 95% της επικασσιτέρωσης της επιφάνειας |
Θερμοκρασία συγκόλλησης: 260±5℃ Χρόνος συγκόλλησης: 2±0,5sec |
| Γρήγορη αλλαγή θερμοκρασίας | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά. |
Θερμοκρασία κατώτερης κατηγορίας: -40℃ Θερμοκρασία ανώτερης κατηγορίας: 110℃ Αριθμός κύκλων: 5 Διάρκεια t1 = 30 min |
| Δόνηση | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά |
Εύρος συχνοτήτων: 10~55Hz Πορεία: X,Y,Z (άξονας) 2h / άξονα (6 ώρες συνολικά) Πλάτος μετατόπισης: 0,75mm |
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Κλιματική ακολουθία |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων (5) Απόδειξη τάσης: Κανονική |
Ξηρή Θερμότητα Ανώτερη θερμοκρασία: 110℃ Χαμηλότερη Διάρκεια: 16 ώρες |
|
Κρύο Θερμοκρασία: -40℃ Διάρκεια: 2 ώρες |
||
| Σταθερή κατάσταση υγρής θερμότητας |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων (5) Απόδειξη τάσης: Κανονική |
+40°C και 93% RH, 56 ημέρες |
| Φόρτιση και αποφόρτιση |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±10% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων |
Τάση δοκιμής: √2 x URVAC 50 Hz Φόρτιση και εκφόρτιση: 0,5sec/χρόνο Επαναλαμβάνεται για 10000 κύκλους |
| Αντοχή |
(1) Εμφάνιση: Καμία ορατή ζημιά (2) △C/C: ≤ ±10% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων |
1,25 x UR VAC 50 Hz, μία φορά κάθε ώρα αύξηση στα 1.000 VAC για 0,1 δευτερόλεπτο, 1.000 ώρες σε ανώτερη ονομαστική θερμοκρασία |
Συνθήκες αποθήκευσης
1 τόνος πρέπει να σημειωθεί ότι η ικανότητα συγκόλλησης των ακροδεκτών μπορεί να υποβαθμιστεί όταν αποθηκεύονται ελάχιστα σε ατμόσφαιρα για μεγάλο χρονικό διάστημα
2 Δεν πρέπει να βρίσκεται σε ιδιαίτερα υψηλή θερμοκρασία και υψηλή υγρασία, πρέπει να υπόκειται στις ακόλουθες συνθήκες (διατήρηση στην αρχική συσκευασία)
Θερμοκρασία: 35 MAX Σχετική υγρασία: 60% ΜΕΓ
3 Περίοδος αποθήκευσης: Απώλεια: 12 μήνες μέγιστο (από την ημερομηνία κατασκευής που αναγράφεται στην ετικέτα στη σακούλα συσκευασίας)
Περιβαλλοντική απαίτηση
1 Συμμόρφωση με την απαίτηση του RoHS.
2 Συμμόρφωση με την απαίτηση του REACH.
3 Χωρίς αλογόνο (όπως απαιτείται).
4 Παρακαλούμε δείτε το συνημμένο 2 για τις δοκιμαστικές αναπαραστάσεις των Rohs και Reach από τρίτο μέρος
Ελεγχος ποιότητας
Δομή προϊόντος
1.Ερευνητική και συμβουλευτική υποστήριξη.
2.Δείγμα υποστήριξη δοκιμής.
3.Δείτε το εργοστάσιό μας.
4. Μετά την αποστολή, θα παρακολουθούμε τα προϊόντα για εσάς μία φορά κάθε δύο ημέρες, μέχρι να λάβετε το προϊόν. Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με το πρόβλημα, επικοινωνήστε μαζί μας, θα προσφέρουμε τον τρόπο επίλυσης για εσάς.
