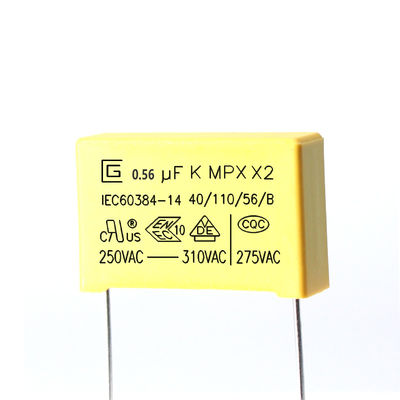

0,56 μακρά ζωή πυκνωτών 275VAC ασφάλειας UF 564K X2 λόγω της μόνης θεραπεύοντας επίδρασης

Μικρή απώλεια 0,56uf 564K 275VAC X2 Ασφαλής πυκνωτής μεγάλης διάρκειας ζωής λόγω αυτοθεραπευτικού αποτελέσματος​

X2 Safety Capacitor.pdf

Οι πυκνωτές Safety X2 είναι ένας τύπος πυκνωτών ασφαλείας.Σε τέτοιες περιπτώσεις χρησιμοποιούνται πυκνωτές ασφαλείας, δηλαδή όταν ο πυκνωτής αστοχήσει, δεν θα προκαλέσει ηλεκτροπληξία και δεν θα θέσει σε κίνδυνο την προσωπική ασφάλεια.
1. Η κύρια δομή του πυκνωτή ασφαλείας X2.
Είναι κατασκευασμένο από επιμεταλλωμένη μεμβράνη πολυπροπυλενίου μη επαγωγικής δομής περιέλιξης, χρησιμοποιώντας επικασσιτερωμένο χαλύβδινο σύρμα, πλαστικό κέλυφος και συσκευασία επιβραδυντικής φλόγας εποξειδικής ρητίνης.
Το φιλμ πολυπροπυλενίου χρησιμοποιείται ως διηλεκτρικό και το μεταλλικό στρώμα ψευδαργύρου-αλουμινίου στην επιφάνεια εξατμίζεται υπό κενό ως ηλεκτρόδιο.Κατασκευάζεται με περιέλιξη και άλλες διαδικασίες.Το εξωτερικό είναι συσκευασμένο με (PBT) πλαστικό επιβραδυντικό της φλόγας κέλυφος και σε γλάστρα με εποξική ρητίνη.Ο σχεδιασμός εμφάνισης είναι συμπαγής και κατάλληλος για εγκατάσταση περιστάσεων υψηλής πυκνότητας.


Λειτουργία πυκνωτή X2


1. Καταργήστε τις ηλεκτρομαγνητικές παρεμβολές της τροφοδοσίας.

Η πιο κοινή λειτουργία του πυκνωτή ασφαλείας X2 είναι να καταστέλλει τις ηλεκτρομαγνητικές παρεμβολές του τροφοδοτικού.Γενικά τοποθετείται στην είσοδο του ουδέτερου καλωδίου και του ηλεκτροφόρου καλωδίου του τροφοδοτικού.Στο τροφοδοτικό συνήθως χρησιμοποιείται μαζί με τον πυκνωτή ασφαλείας Υ.Ο πυκνωτής x είναι ένας πυκνωτής συνδεδεμένος στα δύο καλώδια (LN) της γραμμής τροφοδοσίας για την καταστολή παρεμβολών κοινής λειτουργίας.Οι πυκνωτές Υ είναι πυκνωτές που συνδέονται μεταξύ των δύο γραμμών της γραμμής ισχύος και της γείωσης (LE, NE) και γενικά εμφανίζονται σε ζεύγη για να καταστέλλουν διαφορικές παρεμβολές φιλμ.Εάν δεν χρησιμοποιούνται πυκνωτές ασφαλείας στο τροφοδοτικό, θα προκύψουν προβλήματα ηλεκτρομαγνητικής συμβατότητας όταν πιστοποιηθεί η παροχή ρεύματος, επομένως οι πυκνωτές ασφαλείας είναι απαραίτητοι.

2. Εφέ υποχώρησης αντίστασης-χωρητικότητας.

Εκτός από την καταστολή των ηλεκτρομαγνητικών παρεμβολών του τροφοδοτικού, το X2 μπορεί επίσης να συνδεθεί σε σειρά στο κύκλωμα με τροφοδοτικό 100~250VAC και να χρησιμοποιηθεί ως πυκνωτής RC με βήμα προς τα κάτω.Το κύκλωμα υποβάθμισης αντίστασης χωρητικότητας είναι σχετικά απλό και οικονομικό και χρησιμοποιείται συχνά σε ορισμένα κυκλώματα χαμηλής ισχύος, όπως μονάδες LED και έλεγχος μικρών οικιακών συσκευών.


Εισαγωγή Προϊόντων

Τα MPX τυλίγονται με επιμεταλλωμένο διηλεκτρικό φιλμ πολυπροπυλενίου, μη επαγωγική κατασκευή, επικασσιτερωμένα καλώδια σύρματος χαλκού και επιβραδυντική φλόγα εποξειδική ρητίνη.Έχουν εξαιρετικά χαρακτηριστικά αυτοίασης και καλό επιβραδυντικό φλόγας σύμφωνα με το UL 94-V0

Χαρακτηριστικά


1 Μη επαγωγική κατασκευή

2 Υψηλή αντοχή στην υγρασία

3 Ιδιότητα αυτοθεραπείας

4 Τύπος επιβραδυντικού φλόγας (συμμόρφωση με UL 94V-0)

5 Πολύ μικρή απώλεια

Προδιαγραφές (IEC 60384-14)


Συνθήκες αποθήκευσης

1 τόνος πρέπει να σημειωθεί ότι η ικανότητα συγκόλλησης των ακροδεκτών μπορεί να υποβαθμιστεί όταν αποθηκεύονται ελάχιστα σε ατμόσφαιρα για μεγάλο χρονικό διάστημα
2 Δεν πρέπει να βρίσκεται σε ιδιαίτερα υψηλή θερμοκρασία και υψηλή υγρασία, πρέπει να υπόκειται στις ακόλουθες συνθήκες (διατήρηση στην αρχική συσκευασία)
Θερμοκρασία: 35 MAX Σχετική υγρασία: 60% ΜΕΓ
3 Περίοδος αποθήκευσης: Απώλεια: 12 μήνες μέγιστο (από την ημερομηνία κατασκευής που αναγράφεται στην ετικέτα στη σακούλα συσκευασίας)

Περιβαλλοντική απαίτηση

1 Συμμόρφωση με την απαίτηση του RoHS.
2 Συμμόρφωση με την απαίτηση του REACH.
3 Χωρίς αλογόνο (όπως απαιτείται).
4 Παρακαλούμε δείτε το συνημμένο 2 για τις δοκιμαστικές αναπαραστάσεις των Rohs και Reach από τρίτο μέρος

Ελεγχος ποιότητας



Δομή προϊόντος
