Λεπτομέρειες:
|
| Χαρακτηριστικά: | Πολύ χαμηλή απώλεια σε υψηλή συχνότητα, κατάλληλη για υψηλό ρεύμα | Χωρητικότητα:: | 0,33 uf |
|---|---|---|---|
| Μετρημένη ηλεκτρική τάση:: | 250-310V | Λειτουργούσα θερμοκρασία: | -40℃~+110℃ |
| ΠΟΙΟΤΗΤΑ: | 100% ολοκαίνουργιο & πρωτότυπο | Τύπος συσκευασίας: | Μέσω της τρύπας |
| Επισημαίνω: | 0.47 Uf X2 Safety Capacitor,47 πυκνωτής ασφάλειας Uf X2,Πυκνωτής ασφάλειας παροχής ηλεκτρικού ρεύματος X2 |
||

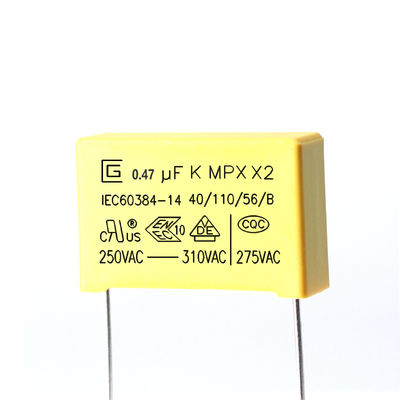

Υψηλής αντίστασης μόνωσης 0,47uf 474K 275VAC X2 Πυκνωτής ασφαλείας για τροφοδοτικό κατά της ηλεκτρομαγνητικής παρεμβολής
X2 Safety Capacitor.pdf
Λειτουργία πυκνωτή X2
1. Καταργήστε τις ηλεκτρομαγνητικές παρεμβολές της τροφοδοσίας.
Η πιο κοινή λειτουργία του πυκνωτή ασφαλείας X2 είναι να καταστέλλει τις ηλεκτρομαγνητικές παρεμβολές του τροφοδοτικού.Γενικά τοποθετείται στην είσοδο του ουδέτερου καλωδίου και του ηλεκτροφόρου καλωδίου του τροφοδοτικού.Στο τροφοδοτικό συνήθως χρησιμοποιείται μαζί με τον πυκνωτή ασφαλείας Υ.Ο πυκνωτής x είναι ένας πυκνωτής συνδεδεμένος στα δύο καλώδια (LN) της γραμμής τροφοδοσίας για την καταστολή παρεμβολών κοινής λειτουργίας.Οι πυκνωτές Υ είναι πυκνωτές που συνδέονται μεταξύ των δύο γραμμών της γραμμής ισχύος και της γείωσης (LE, NE) και γενικά εμφανίζονται σε ζεύγη για να καταστέλλουν διαφορικές παρεμβολές φιλμ.Εάν δεν χρησιμοποιούνται πυκνωτές ασφαλείας στο τροφοδοτικό, θα προκύψουν προβλήματα ηλεκτρομαγνητικής συμβατότητας όταν πιστοποιηθεί η παροχή ρεύματος, επομένως οι πυκνωτές ασφαλείας είναι απαραίτητοι.
2. Εφέ υποχώρησης αντίστασης-χωρητικότητας.
Εκτός από την καταστολή των ηλεκτρομαγνητικών παρεμβολών του τροφοδοτικού, το X2 μπορεί επίσης να συνδεθεί σε σειρά στο κύκλωμα με τροφοδοτικό 100~250VAC και να χρησιμοποιηθεί ως πυκνωτής RC με βήμα προς τα κάτω.Το κύκλωμα υποβάθμισης αντίστασης χωρητικότητας είναι σχετικά απλό και οικονομικό και χρησιμοποιείται συχνά σε ορισμένα κυκλώματα χαμηλής ισχύος, όπως μονάδες LED και έλεγχος μικρών οικιακών συσκευών.
Βαθμολόγηση
1. Λογότυπο CIGU:
2. Χωρητικότητα: (104K ,0,1μF)
3. Ανοχή χωρητικότητας:(K)±10%
4. Ονομαστική τάση: 250.275.300.305.310 VAC 5. Κατηγορία προϊόντος: X2
6. Τύπος προϊόντος: MPX
7. Κλιματική Κατηγορία: 40/110/56
8. Κατηγορία Παθητικής Αναφλεξιμότητας:B
9. Σήμα εγκρίσεων Κίνας: CQC
10. Σήμα εγκρίσεων Γερμανίας:VDE
11. Σήμα εγκρίσεων ENEC:ENEC
Εισαγωγή Προϊόντων
Τα MPX τυλίγονται με επιμεταλλωμένο διηλεκτρικό φιλμ πολυπροπυλενίου, μη επαγωγική κατασκευή, επικασσιτερωμένα καλώδια σύρματος χαλκού και επιβραδυντική φλόγα εποξειδική ρητίνη.Έχουν εξαιρετικά χαρακτηριστικά αυτοίασης και καλό επιβραδυντικό φλόγας σύμφωνα με το UL 94-V0
Χαρακτηριστικά
1 Μη επαγωγική κατασκευή
2 Υψηλή αντοχή στην υγρασία
3 Ιδιότητα αυτοθεραπείας
4 Τύπος επιβραδυντικού φλόγας (συμμόρφωση με UL 94V-0)
5 Πολύ μικρή απώλεια
Κατασκευές και κύρια υλικά προϊόντων
Προδιαγραφές (IEC 60384-14)
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Χωρητικότητα | Εντός της καθορισμένης ανοχής | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Συντελεστής διάχυσης | 0,001 (0,1%) Μέγ. | 1KHz, 1Vrms Μέγ.στους 25℃ |
| Απόδειξη τάσης | Δεν θα υπάρχει καμία ανωμαλία | Μεταξύ των ακροδεκτών 4,3UR (Vdc) Δοκιμή 60 δευτερολέπτων. |
| Μεταξύ τερματικού και περιβλήματος UR×200％+1500Vac, 60sec. | ||
| Αντοχή μόνωσης | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000s | 100±15Vdc, 60sec / 25℃ |
| Ανθεκτικότητα τερματισμών | Χωρίς θραύση καλωδίου και καμία ζημιά στον πυκνωτή |
Τεντωμένη δύναμη Τερματικού Φορτίου : 1,0 Kg Χρόνος Διατήρησης: 10 ± 1δευτ |
|
Αντοχή κάμψης Δύναμης Τερματικού Φορτίου : 0,5 Kg Χρόνος κάμψης: 4 x 90 ﾟ |
||
| Αντοχή στη θερμότητα συγκόλλησης |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής |
Θερμοκρασία συγκόλλησης: 260±5℃ Χρόνος συγκόλλησης: 5±0,5sec |
| Συγκολλησιμότητα | 95% της επικασσιτέρωσης της επιφάνειας |
Θερμοκρασία συγκόλλησης: 260±5℃ Χρόνος συγκόλλησης: 2±0,5sec |
| Γρήγορη αλλαγή θερμοκρασίας | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά. |
Θερμοκρασία κατώτερης κατηγορίας: -40℃ Θερμοκρασία ανώτερης κατηγορίας: 110℃ Αριθμός κύκλων: 5 Διάρκεια t1 = 30 min |
| Δόνηση | Οι πυκνωτές πρέπει να εξετάζονται οπτικά και να μην υπάρχει ορατή ζημιά |
Εύρος συχνοτήτων: 10~55Hz Πορεία: X,Y,Z (άξονας) 2h / άξονα (6 ώρες συνολικά) Πλάτος μετατόπισης: 0,75mm |
| Δοκιμαστικά είδη | Απαιτήσεις απόδοσης | Προϋποθέσεις δοκιμής |
| Κλιματική ακολουθία |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων (5) Απόδειξη τάσης: Κανονική |
Ξηρή Θερμότητα Ανώτερη θερμοκρασία: 110℃ Χαμηλότερη Διάρκεια: 16 ώρες |
|
Κρύο Θερμοκρασία: -40℃ Διάρκεια: 2 ώρες |
||
| Σταθερή κατάσταση υγρής θερμότητας |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±5% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων (5) Απόδειξη τάσης: Κανονική |
+40°C και 93% RH, 56 ημέρες |
| Φόρτιση και αποφόρτιση |
(1) Εμφάνιση: Χωρίς ορατή ζημιά (2) △C/C: ≤ ±10% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων |
Τάση δοκιμής: √2 x URVAC 50 Hz Φόρτιση και εκφόρτιση: 0,5sec/χρόνο Επαναλαμβάνεται για 10000 κύκλους |
| Αντοχή |
(1) Εμφάνιση: Καμία ορατή ζημιά (2) △C/C: ≤ ±10% της αρχικής τιμής (3) DF ( tanδ) : ≤ 0,008 αυξημένης τιμής (4) IR : ≥ 50% των ισχυόντων ορίων |
1,25 x UR VAC 50 Hz, μία φορά κάθε ώρα αύξηση στα 1.000 VAC για 0,1 δευτερόλεπτο, 1.000 ώρες σε ανώτερη ονομαστική θερμοκρασία |
Συνθήκες αποθήκευσης
1 τόνος πρέπει να σημειωθεί ότι η ικανότητα συγκόλλησης των ακροδεκτών μπορεί να υποβαθμιστεί όταν αποθηκεύονται ελάχιστα σε ατμόσφαιρα για μεγάλο χρονικό διάστημα
2 Δεν πρέπει να βρίσκεται σε ιδιαίτερα υψηλή θερμοκρασία και υψηλή υγρασία, πρέπει να υπόκειται στις ακόλουθες συνθήκες (διατήρηση στην αρχική συσκευασία)
Θερμοκρασία: 35 MAX Σχετική υγρασία: 60% ΜΕΓ
3 Περίοδος αποθήκευσης: Απώλεια: 12 μήνες μέγιστο (από την ημερομηνία κατασκευής που αναγράφεται στην ετικέτα στη σακούλα συσκευασίας)
Περιβαλλοντική απαίτηση
1 Συμμόρφωση με την απαίτηση του RoHS.
2 Συμμόρφωση με την απαίτηση του REACH.
3 Χωρίς αλογόνο (όπως απαιτείται).
4 Παρακαλούμε δείτε το συνημμένο 2 για τις δοκιμαστικές αναπαραστάσεις των Rohs και Reach από τρίτο μέρος
Ελεγχος ποιότητας
Δομή προϊόντος
Συσκευασία
Η πλαστική σακούλα είναι η ελάχιστη συσκευασία. Η ποσότητα είναι 100,200,300, 500,1000 ΤΕΜ.
Η ετικέτα του RoHS περιλαμβάνει το όνομα του προϊόντος, την προδιαγραφή, την ποσότητα, τον αριθμό παρτίδας, την ημερομηνία κατασκευής κ.λπ.
Ένα εσωτερικό κουτί έχει N τσάντες PCS
Μέγεθος εσωτερικού κουτιού (Μ×Π×Υ)=23×30×30cm Σήμανση για RoHS ΚΑΙ SVHC
Ένα εξωτερικό κουτί έχει δύο εσωτερικά κουτιά
Μέγεθος εξωτερικού κουτιού (Μ×Π×Υ)=48×32,2×33cm Σήμανση για RoHS ΚΑΙ SVHC
