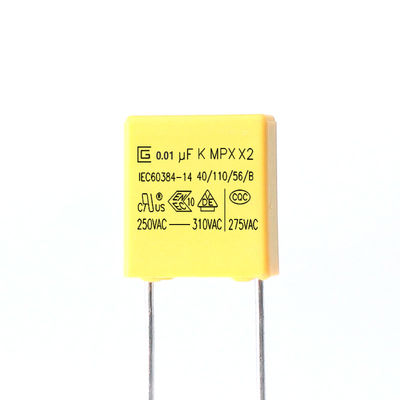

Πυκνωτής ταινιών πολυπροπυλενίου Metalized, μέσης ησχύος τετραγωνικός πυκνωτής MKP X2

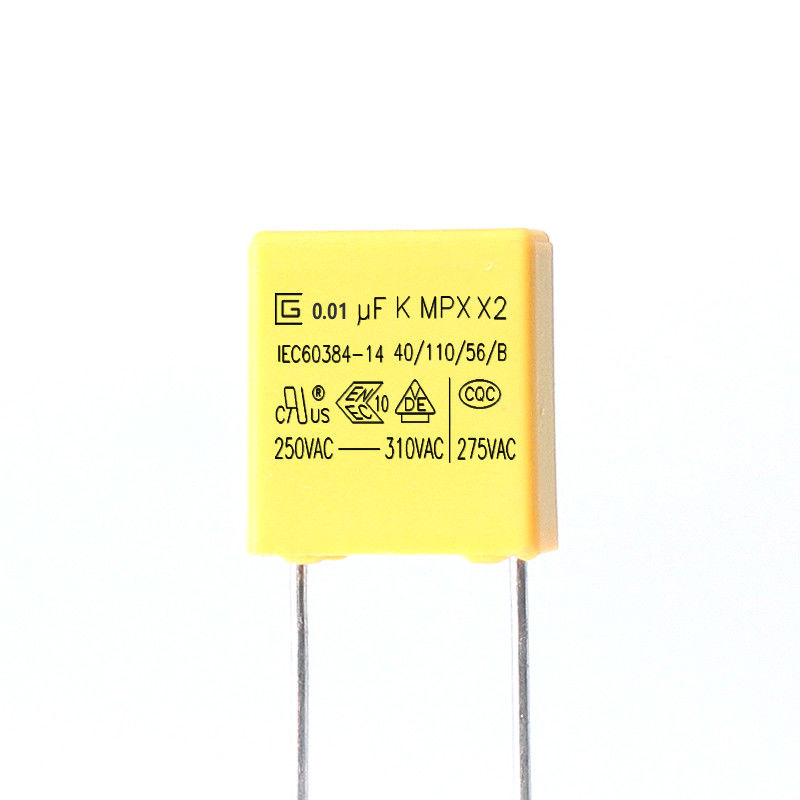

Μεγάλες Εικόνας : Πυκνωτής ταινιών πολυπροπυλενίου Metalized, μέσης ησχύος τετραγωνικός πυκνωτής MKP X2

Λεπτομέρειες:

Τόπος καταγωγής:	Ντονγκ Γκουάν
Μάρκα:	CG
Πιστοποίηση:	VDE，CQC
Αριθμό μοντέλου:	X2 Πυκνωτής Ασφαλείας

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	10000 Τεμάχια
Τιμή:	Discuss
Συσκευασία λεπτομέρειες:	200 τμχ/ τσάντα, μέγεθος χαρτοκιβωτίου: 45 cm * 31 cm * 34 cm, εσωτερικό κουτί: 29,2 cm * 21 cm * 31
Χρόνος παράδοσης:	15-21 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	100000000 Τεμάχια

Επικοινωνία

Πυκνωτής ταινιών πολυπροπυλενίου Metalized, μέσης ησχύος τετραγωνικός πυκνωτής MKP X2

περιγραφή

λέξη κλειδί:	X2 Πυκνωτής Ασφαλείας	Χωρητικότητα::	0,1 UF
Μετρημένη ηλεκτρική τάση::	250-310V	Αριθμός μοντέλου:::	MKP X2
Λειτουργούσα θερμοκρασία:	-40℃~+110℃	Εφαρμογή:	Χρησιμοποιείται ευρέως σε κύκλωμα καταστολής παρεμβολών, κινητήρα, ανεμιστήρα, κλιματιστικό κ.λπ.
Ανοχή χωρητικότητας:	±10%(K),±20%(M)	Υλικό::	Δομή επιμεταλλωμένου πολυπροπυλενίου
Επισημαίνω:	Πυκνωτής ταινιών πολυπροπυλενίου Metalized , Πυκνωτής MKP X2

Επιμεταλλωμένος πυκνωτής πυκνωτών ασφάλειας κατηγορίας X2 πλαστικής περίπτωσης ταινιών πυκνωτών μέσης ησχύος τετραγωνικός

Εισαγωγή προϊόντων

MPX είναι winded με την επιμεταλλωμένη διηλεκτρική, Non-inductive κατασκευή ταινιών πολυπροπυλενίου, τους επικασσιτερωμένους μολύβδους καλωδίων χαλκού, και τη φλόγα - επίστρωμα εποξικής ρητίνης καθυστερούντω. Έχουν τα άριστα χαρακτηριστικά γνωρίσματα της αυτοθεραπευόμενης και καλής φλόγας - καθυστερών σύμφωνα με UL 94-V0
Κατασκευή και κύρια υλικά των προϊόντων
Πυκνωτής ταινιών πολυπροπυλενίου Metalized, μέσης ησχύος τετραγωνικός πυκνωτής MKP X2 0

Αριθ.	Κύρια υλικά	Προδιαγραφή	Παρατήρηση
1	Επιμεταλλωμένη ταινία πολυπροπυλενίου	MPPZAH ή MPPA (5~12μm)	-
2	ZN, Sn γραμμή	ZN ή κράμα ZN και Sn	-
3	Τερματικό	$cu (καλώδιο χαλκού) (Φ0.55 ή 0.75mm)	±0.05mm
4	Σφραγισμένο υλικό	Εποξική ρητίνη	UL94-V0
5	Πλαστική περίπτωση	PBT	UL94-V0

Σημείωση: Όλα τα υλικά είναι σύμφωνα με τις απαιτήσεις ROHS ΚΑΙ της ΠΡΟΣΙΤΌΤΗΤΑΣ.
Εφαρμογή τύπων

Τα προϊόντα ευρέως χρησιμοποιημένος για τους καταπιεστές παρέμβασης και τις εφαρμογές πυκνωτών πέρα από-ο-γραμμών. Κατάλληλος για χρησιμοποιημένος στις καταστάσεις όπου η αποτυχία του πυκνωτή δεν θα οδηγήσει στον κίνδυνο της ηλεκτροπληξίας.
Χαρακτηριστικά γνωρίσματα

1 κατασκευή μη-επαγωγής
2 υψηλό moisture-resistance
3 αυτοθεραπευόμενη ιδιοκτησία
4 φλόγα - τύπος καθυστερούντω (συμμόρφωση με UL 94V-0)
5 πολύ μικρή απώλεια
6 άριστα χαρακτηριστικά συχνότητας και θερμοκρασίας
7 υψηλή αντίσταση μόνωσης

Ηλεκτρικές προδιαγραφές

Εκτός αν ορίζεται διαφορετικά, τα ηλεκτρικά χαρακτηριστικά θα αναφερθούν στο IEC 6038414:2005

Στοιχείο

Χαρακτηριστική απαίτηση

Method&Condition δοκιμής

Κλιματολογική κατηγορία

40/110/56

Παθητική κατηγορία ευφλέκτου

Λειτουργούσα θερμοκρασία

-40℃~+110℃

Σειρά ικανότητας

0.0022μF~2.2μF

Ανοχή ικανότητας

±10% (Κ), ±20% (Μ)

1KHz, 1.0Vrms, 25℃

Εκτιμημένη τάση

250VAC/275VAC/300VAC/305VAC/310VAC

Παράγοντας διασκεδασμού

1KHz<0>

IR≥6000s

Αντίσταση μόνωσης

C≤0.33μF

C>0.33μF

UR>100V, 100VDC,

IR≥15000MΩ

IR≥6000s

η δεκαετία του '60, 20℃

Αντισταθείτε την τάση μεταξύ των τερματικών

Καμία μόνιμη διακοπή ή ανάφλεξη πυρκαγιάς

4.3UR (d.c) η δεκαετία του '60 κομμένο 25℃ τρέχον 10mA

Αντισταθείτε την τάση μεταξύ των τερματικών και της περίπτωσης

Καμία μόνιμη διακοπή ή ανάφλεξη πυρκαγιάς

2UR+1500V (a.c) η δεκαετία του '60 25℃ ≥2000V (a.c) 25℃

ΜΕΓΙΣΤΟΣ χρόνος ανόδου σφυγμού (dv/dt)

Διάστημα μολύβδου

7.5mm	10mm	15mm	22.5mm	27.5mm	37.5mm
600V/μs	500V/μs	400V/μs	200V/μs	150V/μs	100V/μs

Χαρακτηρισμός

1. Λογότυπο CIGU:
2. Ικανότητα: (104K, 0.1μF)
3. Ανοχή ικανότητας: (K)±10%
4. Εκτιμημένη τάση: 250,275,300,305,310VAC
5. Κατηγορία προϊόντων: X2
6. Τύπος προϊόντων: MPX
7. Κλιματολογική κατηγορία: 40/110/56
8. Παθητική κατηγορία ευφλέκτου: Β
9. Σημάδι εγκρίσεων της Κίνας: CQC
10. Σημάδι εγκρίσεων της Γερμανίας: VDE
11. Σημάδι εγκρίσεων ENEC: ENEC
12. Αμερικανικό σημάδι εγκρίσεων: CUL
13. Πρότυπα έγκρισης: IEC60384-14

8. Εγκρίσεις

Αριθ.	Χώρα	Πρότυπα έγκρισης		Αρχειοθετήστε το αριθ.	Εκτιμημένη τάση
1	Κίνα	CQC	IEC60384-14: 2005	CQC19001219393	275VAC
2	Γερμανία	VDE	IEC60384-14: 2013	40050231	250VAC 275VAC 300VAC 305VAC 310VAC
3	Ευρωπαϊκή Ένωση	ENEC	IEC60384-14: 2013	40050234
4	ΗΠΑ Καναδάς	UL	IEC60384-14: 2005	E481614

Όροι αποθήκευσης

1 τ πρέπει να σημειωθεί ότι το solderability των τερματικών μπορεί να είναι όταν αποθηκεύεται μόλις σε μια ατμόσφαιρα για μακροχρόνια preriods
2 δεν πρέπει να βρεθεί στην ιδιαίτερα υψηλής θερμοκρασίας και υψηλή υγρασία, πρέπει να υποβάλει στους ακόλουθους όρους (που κρατούν στην αρχική συσκευασία)
Θερμοκρασία: 35℃ ΑΝΩΤΑΤΗ σχετική υγρασία: 60% MAX
3 περίοδος αποθήκευσης: Losse: 12 μήνες ανώτατος (από την ημερομηνία κατασκευής που χαρακτηρίζεται στην ετικέτα στην τσάντα συσκευασίας)

Προδιαγραφές (IEC 60384-14)

Στοιχεία δοκιμής	Απαιτήσεις απόδοσης	Όροι της δοκιμής
Ικανότητα	Μέσα στην ανοχή που διευκρινίζεται	1KHz, μέγιστο 1Vrms σε 25℃
Παράγοντας διασκεδασμού	(0,1%) μέγιστο 0,001.	1KHz, μέγιστο 1Vrms σε 25℃
Απόδειξη τάσης	Δεν θα είναι καμία ανωμαλία	Μεταξύ της δοκιμής τερματικών 4.3UR (Vdc) 60sec.
Απόδειξη τάσης	Δεν θα είναι καμία ανωμαλία	Μεταξύ του τερματικού και του προσαρτήματος UR×200%+1500Vac, 60sec.
Αντίσταση μόνωσης	ΧΡΏΜΙΟ 15,000MΩ >0.33ΜF IR ≥6,000S ΧΡΩΜΊΟΥ ≤ 0.33ΜF IR ≥	100±15Vdc, 60sec/25℃
Ευρωστία των λήξεων	Καμία θραύση καλωδίων και καμία ζημία του πυκνωτή	Ανήσυχη δύναμη της τελικής δύναμης φορτίων: 1,0 κλ Χρόνος εκμετάλλευσης: 10 ± 1sec
Ευρωστία των λήξεων	Καμία θραύση καλωδίων και καμία ζημία του πυκνωτή	Κάμπτοντας δύναμη της τελικής δύναμης φορτίων: 0,5 κλ Κάμπτοντας χρόνος: 4 X 90 ゚
Αντίσταση στη θερμότητα συγκόλλησης	(1) εμφάνιση: Καμία ορατή ζημία (2)△ C/C: ≤ ±5% της αρχικής αξίας	Θερμοκρασία ύλης συγκολλήσεως: 260±5℃ Χρόνος ύλης συγκολλήσεως: 5±0.5sec
Solderability	95% της κονσερβοποίησης επιφάνειας	Θερμοκρασία ύλης συγκολλήσεως: 260±5℃ Χρόνος ύλης συγκολλήσεως: 2±0.5sec
Γρήγορη αλλαγή της θερμοκρασίας	Οι πυκνωτές θα εξεταστούν οπτικά και δεν θα υπάρξει καμία ορατή ζημία.	Χαμηλότερη θερμοκρασία κατηγορίας: -40℃ Ανώτερη θερμοκρασία κατηγορίας: 110℃ Αριθμός κύκλων: 5 Διάρκεια T1 = 30 λ.
Δόνηση	Οι πυκνωτές θα εξεταστούν οπτικά και δεν θα υπάρξει καμία ορατή ζημία	Φάσμα συχνότητας: 10~55Hz Σειρά μαθημάτων: Χ, Υ, Ζ (ΆΞΟΝΑΣ) 2h / άξονας (6h στο σύνολο) Εύρος μετατοπίσεων: 0.75mm

Στοιχεία δοκιμής	Απαιτήσεις απόδοσης	Όροι της δοκιμής
Κλιματολογική ακολουθία	(1) εμφάνιση: Καμία ορατή ζημία (2)△ C/C: ≤ ±5% της αρχικής αξίας (3) DF (tanδ): ≤ 0,008 της αυξανόμενης αξίας (4) IR: ≥ 50% των εφαρμόσιμων ορίων (5) απόδειξη τάσης: Κανονικός	Ξηρά θερμότητα Ανώτερη θερμοκρασία: 110℃ Χαμηλότερη διάρκεια: 16Hours
Κλιματολογική ακολουθία		Κρύο Θερμοκρασία: -40℃ Διάρκεια: 2Hours
Υγρό σταθερό κράτος θερμότητας	(1) εμφάνιση: Καμία ορατή ζημία (2)△ C/C: ≤ ±5% της αρχικής αξίας (3) DF (tanδ): ≤ 0,008 της αυξανόμενης αξίας (4) IR: ≥ 50% των εφαρμόσιμων ορίων (5) απόδειξη τάσης: Κανονικός	+40°C και 93% RH, 56 ημέρες
Δαπάνη και απαλλαγή	(1) εμφάνιση: Καμία ορατή ζημία (2)△ C/C: ≤ ±10% της αρχικής αξίας (3) DF (tanδ): ≤ 0,008 της αυξανόμενης αξίας (4) IR: ≥ 50% των εφαρμόσιμων ορίων	Τάση δοκιμής: √2 Χ URVAC 50 Hz Δαπάνη και απαλλαγή: 0.5sec/time Επαναλαμβανόμενος για 10000 κύκλους
Αντοχή	(1) εμφάνιση: Καμία ορατή ζημία (2)△ C/C: ≤ ±10% της αρχικής αξίας (3) DF (tanδ): ≤ 0,008 της αυξανόμενης αξίας (4) IR: ≥ 50% των εφαρμόσιμων ορίων	1.25 Χ UR VAC 50 Hz, μιά φορά κάθε ώρα αύξηση σε 1,000VAC για 0,1 το δεύτερο, 1.000 ώρες στην ανώτερη εκτιμημένη θερμοκρασία
