Λεπτομέρειες:
|
| Χρήση: | Αισθητήρας θερμοκρασίας | Παραγωγή: | ψηφιακός, ψηφιακός αισθητήρας |
|---|---|---|---|
| Τύπος: | Θερμική αντίσταση NTC | Προσαρμόστε: | παρέχετε τις υπηρεσίες δειγμάτων |
| Δείγμα: | Υποστήριξη | Ακρίβεια: | 1%~5% |
| λέξη κλειδί: | Αισθητήρας θερμοκρασίας NTC | Εφαρμογή: | Ισχύστε για τη In-car ενότητα ελέγχου θερμοκρασίας |
| Επισημαίνω: | 10k αισθητήρας θερμοκρασίας ωμ,NTC 10k 3950,Αισθητήρας θερμοκρασίας ωμ Ntc 10k |
||

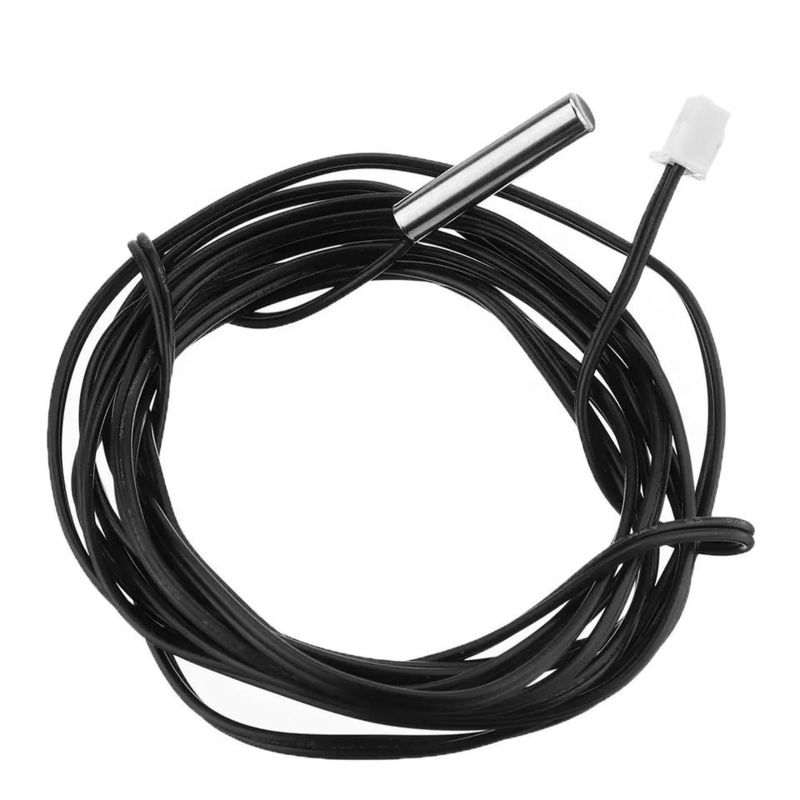

Αδιάβροχος έλεγχος καλωδίων αισθητήρων θερμοκρασίας ακρίβειας θερμικών αντιστάσεων NTC 10K 1% 3950
Χαρακτηριστικά γνωρίσματα:
Θήκη ανοξείδωτου και αδιάβροχος
Σειρά μέτρησης: -20 έως 105 °C
Μήκος του καλωδίου: 2 μέτρο
Μέγεθος του ελέγχου: 5 X.25 χιλ.
Παραγωγή: 2 καλώδια
Τύπος: NTC 10k±1% 3950
περιβαλλοντικές θερμοκρασίες μέτρου που χρησιμοποιούν για την ΠΑΧ και αυτό το 10k τη ΣΎΝΔΕΣΗ NTC
Αντίσταση στην επιτραπέζια ΣΥΝΔΕΣΗ μετατροπής θερμοκρασίας
Β-σταθερά: 3380K -/+ 1%
Χαρακτηριστικός διασκεδασμός σταθερό 5mW/°C
Μόνωση ελέγχων: >100MOhm
Η μέγιστη τάση στηρίζει το χρόνο: 2 δευτερόλεπτα, AC1800V 1mA 2 δευτερόλεπτα
Η πίεση στηρίζει: 9.8N (1kgF) για 1 λεπτό καμία παραμόρφωση
Προδιαγραφές
1. Η βελτίωση από τον αρχικό συνηθισμένο έλεγχο θερμοκρασίας εξέθεσε άμεσα τη μέτρηση θερμοκρασίας στη θερμοκρασία συσκευασίας αντίστασης
μέτρηση. Η επικεφαλής διάμετρος 3mm, μήκος 15mm κυλίνδρων μέτρησης θερμοκρασίας, μπορεί να χρησιμοποιηθεί με το φραγμό θέρμανσης που υποστηρίζει
θερμοηλεκτρικό ζεύγος.
2. Η σειρά μέτρησης θερμοκρασίας αυξάνεται από -50 ℃~ +250℃ σε -50 ℃ ~ +350 ℃. Βοηθά πολύς για να τυπώσει υψηλής θερμοκρασίας
η ίνα, και μπορεί να αντικαταστήσει την αρχική θερμοκρασία θερμοηλεκτρικών ζευγών Κ-τύπων. Εάν ανάγκη να τυπωθεί η υψηλής θερμοκρασίας ίνα, το ht-NTC100K
οι θερμικές αντιστάσεις συστήνονται ιδιαίτερα.
3. Η νέα έκδοση της θερμοκρασίας ht-NTC100K που μετρά τη θερμική αντίσταση υιοθετεί το ανοξείδωτο 304, με την εσωτερική θερμοκρασία
συσκευασία για να εξασφαλίσει τη μέγιστη ζωή υπηρεσιών με τη μέτρηση θερμοκρασίας ακρίβειας.
4. Ht-NTC100K η θερμική αντίσταση υιοθετεί ένα άσπρο υψηλής θερμοκρασίας σκοινί, το οποίο μπορεί να αντέξει τις υψηλότερες θερμοκρασίες. Και για την ευκολία των πελατών,
τα καλώδια υιοθετούν τη σύνδεση γραμμών, ο πελάτης μπορεί να σχίσει τα καλώδια ανάλογα με την αίτησή τους. Η υψηλής θερμοκρασίας γραμμή είναι
διπλοί παχύτερος από άλλοι στην αγορά, και μη εύκολος να διακόψει.
5. Υποστηρίζει την προσαρμογή των διαφορετικών προδιαγραφών, συμπεριλαμβανομένου του επικεφαλής μεγέθους κυλίνδρων θερμοκρασίας, και του μήκους των καλωδίων
Εφαρμογές του αισθητήρα θερμοκρασίας βιδών NTC M8
1. Θερμάστρα, θερμότερα, αυτοκινητικά κλιματιστικά μηχανήματα, ψυγεία, ψυκτήρες,
2. Θερμοσίφωνες, λέβητας αερίου, ηλεκτρικές κατσαρόλες, τοίχος-κρεμασμένος λέβητας αερίου, διανομείς νερού,
3. Φρυγανιέρα, φούρνος μικροκυμάτων, ξηρότερο, ψήνοντας τηγάνι αέρα, κουζίνα επαγωγής, ηλεκτρικό καυτό πιάτο,
4. Ο σίδηρος, ατμόπλοιο ενδυμάτων, τρίχα ισιώνει, κατασκευαστής καφέ, δοχείο καφέ,
6. Κουζίνα ρυζιού, έλεγχος θερμοκρασίας επωαστήρων, λέβητας αυγών, κ.λπ.
|
Τύπος
|
Αισθητήρας θερμοκρασίας NTC (θερμική αντίσταση)
|
|
Σειρά θερμοκρασίας
|
-50℃ ~ +300℃ Προσαρμοσμένος
|
|
Accurancy
|
1% 5% 10%
|
|
RT (25℃)
|
1K 2K 2.2k 2.7k 3K 5K 7K 8K 12K 15K 20K 25K 30K 40K 47K 50K 60K 70K 100K 200K 230K 250K 470K 500K 1000K Προσαρμοσμένος
|
|
Αξία Β
|
3274 3435 3470 3928 3950 3977 4100 4200 4400 Προσαρμοσμένος
|
|
Υλικό ελέγχων
|
Ανοξείδωτο SS304 αργίλιο χαλκός πλαστικό εποξικός γυαλί
|
|
Εγκατάσταση
|
Βαλμένος φλάντζα Επιφάνεια Περασμένος κλωστή Πλαστικό Κατ' ευθείαν Ταινία Προσαρμοσμένος
|
|
Υλικό καλωδίων
|
Θερμότητα - shrinkable σωλήνας Σωλήνας PVC σωλήνας ίνας υάλου τεφλόν σωλήνας
|
|
Συνδετήρας
|
Molex JST Dupont CWB CJT Τύπος του U Προσαρμοσμένος
|
|
Στεγανοποιήστε
|
IP67 IP68
|
Πλεονεκτήματα και χαρακτηριστικά του αυτόματου αισθητήρα θερμοκρασίας
Δοκιμή αξιοπιστίας
| Στοιχείο δοκιμής | Πρότυπα δοκιμής | Μέθοδος δοκιμής | Απαιτήσεις απόδοσης |
| Μηά αντίσταση δύναμης | IEC 60539-1 | Βυθίστε τα δείγματα στο σταθερό λουτρό θερμοκρασίας σε 25℃±0.005℃, σταθερή αντίσταση δοκιμής |
Αντίσταση tol ±1% |
| Αξία Β | Iec60539-1 | Βυθίστε τα δείγματα στο σταθερό λουτρό θερμοκρασίας σε 25℃, 50℃ (ή 85℃), εξετάστε τη σταθερή αντίσταση, και υπολογίστε την αξία Β |
Αντίσταση tol ±1% |
| Ελεύθερη πτώση |
Iec60068-2-32 |
Ύψος πτώσης: 1.5±0.1m, επιφάνεια: Τσιμέντο, 1 χρόνος |
Καμία προφανής ζημία, R25△ R/R≤±1% |
| Μόνωση |
Iec60539-1 |
500V πίεση στην αντίσταση μόνωσης δοκιμής κοχυλιών μόνωσης |
>500MOhm |
| Αντισταθείτε την τάση | Iec60539-1 |
Αντισταθείτε την τάση: 1500V/AC, ρεύμα διαρροής: 2mA μόνιμος: 60sec |
Καμία προφανής ζημία |
| Ένταση | Iec60068-2-21 |
Τραβήγματος ταχύτητα στο τέλος, F>4.0KG (που ζητείται ομοιόμορφη από τον πελάτη) |
Καμία προφανής ζημία, R25△ R/R≤±1% |
| Δόνηση | Q/HBm 108-94 | Συχνότητα δοκιμής: 10~500Hz, ταλάντευση: επιτάχυνση 1.2mm: 30m/s2 κατεύθυνση Χ, Υ, χρόνος Ζ: 8Hour/direction |
Καμία προφανής ζημία, R25△ R/R≤±1% |
| Σταθερές υγρασία και θερμότητα | Iec60068-2-78 | Temp: 40±2℃ υγρασία: 92-95%RH χρόνος: 1000 ± 24 ώρες |
Καμία προφανής ζημία, R25△ R/R≤±1% |
| Θερμική χρονική σταθερά | Ec60539-1 | Βυθίστε στο νερό 25℃, μετά από τη θερμική ισορροπία, βυθίστε σε 85℃, η αντίσταση φθάνει 63,2%, υπολογίζει το συνολικό χρόνο |
<10 sec=""> |
| Υψηλής θερμοκρασίας αποθήκευση | Iec60068-2 | Temp: 125℃±5℃ χρόνος: 1000 ± 24 ώρες | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Κρύος και θερμικός κλονισμός | Iec60068-2-14 |
-40℃~+125℃ T1: 30min το κύκλος ζωών: 1000 |
Καμία προφανής ζημία, R25△ R/R≤±1% |
| Πείραμα κτύπου | Iec60068-2-77 |
Επιτάχυνση: 250m/s2 σφυγμός που διαρκεί: 6ms χρόνοι κτύπου: Χρόνος αποκατάστασης 1000: 2 ώρα |
Καμία προφανής ζημία, R25△ R/R≤±1% |
| Αποθήκευση χαμηλής θερμοκρασίας | Iec60068-2-1 |
Temp: 40±2℃ χρόνος: 1000 ± 24 ώρες |
Καμία προφανής ζημία, R25△ R/R≤±1% |
| Αλατισμένος ψεκασμός | Iec60068-2-11 | Temp: 35±2℃ ώρα συλλογής: 1.0mL~2.0mL χρόνος: καθορίστε ανά ως πραγματική απαίτηση |
Καμία προφανής ζημία, R25△ R/R≤±1% |
