Λεπτομέρειες:
|
| Σειρά θερμοκρασίας: | -10℃~+40℃ | Χρήση: | Αισθητήρας θερμοκρασίας |
|---|---|---|---|
| Τύπος: | Θερμική αντίσταση NTC | Προσαρμόστε: | παρέχετε τις υπηρεσίες δειγμάτων |
| Δείγμα: | Υποστήριξη | Ακρίβεια: | 1%~5% |
| Τύπος συσκευασίας: | Μέσω της τρύπας | Σχετική υγρασία: | ≤75%RH |
| Επισημαίνω: | αισθητήρας θερμοκρασίας 10k NTC,αισθητήρας θερμοκρασίας 100k NTC,Αισθητήρας θερμοκρασίας NTC 20k |
||

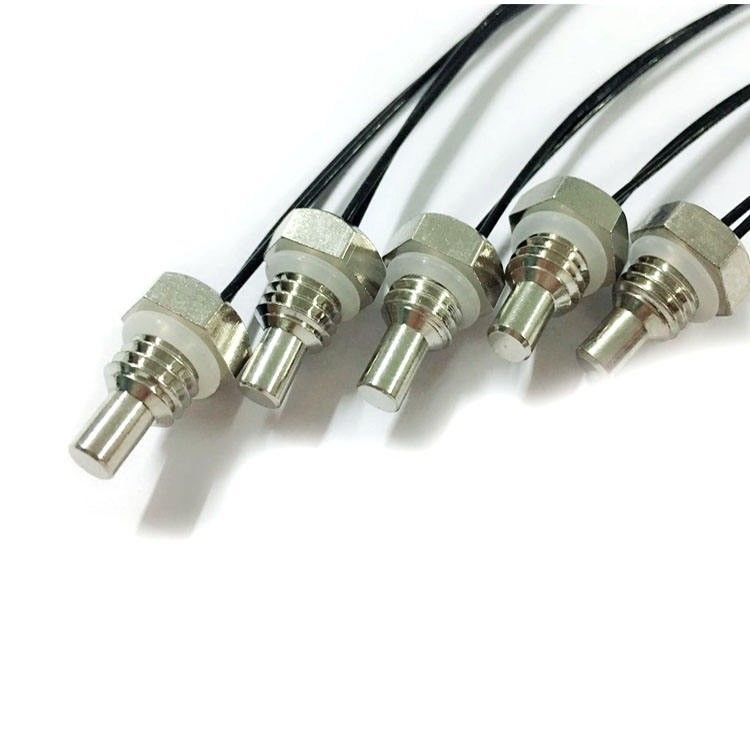

αισθητήρας θερμοκρασίας 10k 20k 50K 100k NTC με την περίπτωση ανοξείδωτου για το νέο ενεργειακό αυτοκίνητο
Οι αισθητήρες θερμοκρασίας NTC είναι συνήθως αποτελεσμένοι από 2 ή 3 μεταλλικά οξείδια, μικτοί σε έναν ρευστός-όπως άργιλο, και ασβεστοποιημένοι πυκνό συμπυκνωμένο σε έναν κεραμικό σε έναν υψηλής θερμοκρασίας φούρνο. Τα οξυγόνο-συνδεμένα μέταλλα τείνουν να δώσουν τα ελεύθερα ηλεκτρόνια. Η κεραμική είναι γενικά άριστοι μονωτές. Αλλά μόνο θεωρητικά, αυτό συμβαίνει για την κεραμική αντίσταση-τύπων όταν πλησιάζει η θερμοκρασία απόλυτο μηδέν. Εντούτοις, όπως η θερμοκρασία αυξάνεται στις πιό κοινές σειρές, οι θερμικές διεγέρσεις εκτινάσσουν όλο και περισσότερα ελεύθερα ηλεκτρόνια. Δεδομένου ότι περισσότερα ηλεκτρόνια φέρνουν το ρεύμα μέσω του κεραμικού, η αποτελεσματική αντίσταση μειώνεται. Η αντίσταση αλλάζει πολύ με ευαισθησία με τη θερμοκρασία. Μια χαρακτηριστική αλλαγή είναι μια μείωση (-) 7 [%] σε 3 [%] ανά βαθμό Κέλσιος.
Αυτό είναι το πιό ευαίσθητο οποιουδήποτε αισθητήρα κατάλληλου για τη χρήση πέρα από μια ευρεία σειρά θερμοκρασίας.
Η εκτιμημένη αντίσταση θερμοκρασίας δωματίου εξαρτάται από την ειδική αντίσταση του υλικού βάσεων, το μέγεθος και τη γεωμετρία, και την περιοχή επαφών των ηλεκτροδίων. Οι παχιές και στενές θερμικές αντιστάσεις έχουν τη σχετικά υψηλή αντίσταση, ενώ οι λεπτές και ευρείες μορφές έχουν τη χαμηλότερη αντίσταση. Το πραγματικό μέγεθος είναι επίσης πολύ εύκαμπτο, μπορούν να είναι τόσο μικροί όπως .010 ίντσες ή πολύ μικρή διάμετρο. Δεν υπάρχει σχεδόν κανένα όριο στο μέγιστο μέγεθος, αλλά συνήθως κάτω από το μισό μια ίντσα ισχύει.
Εφαρμογή
●Κλιματιστικά μηχανήματα, ψυγεία, ψυκτήρες, θερμοσίφωνες, διανομείς νερού, θερμάστρες, πλυντήρια πιάτων, γραφεία απολύμανσης, πλυντήρια, στεγνωτήρες και άλλες εγχώριες συσκευές.
●Αυτοκινητικό κλιματιστικό μηχάνημα, αισθητήρας θερμοκρασίας ύδατος, αισθητήρας θερμοκρασίας αέρα εισαγωγής, μηχανή
●Παροχή ηλεκτρικού ρεύματος μετατροπής, uninterruptible παροχή ηλεκτρικού ρεύματος UPS, μετατροπέας συχνότητας, ηλεκτρικός λέβητας, κ.λπ.
●Ευφυής τουαλέτα, ηλεκτρικό κάλυμμα, κ.λπ.
Χαρακτηριστικά γνωρίσματα:
●Υψηλή ευαισθησία και γρήγορη απάντηση
●Η αξία αντίστασης και η αξία Β έχουν τη υψηλή ακρίβεια, την καλές συνέπεια και την ανταλλαξιμότητα
●Χρησιμοποιώντας την τεχνολογία ενθυλάκωσης διπλός-στρώματος, έχει την καλή σφράγιση μόνωσης και την αντίσταση στη μηχανική σύγκρουση και την κάμπτοντας αντίσταση
●Η δομή είναι απλή και εύκαμπτη, και μπορεί να προσαρμοστεί σύμφωνα με τις διαφορετικές απαιτήσεις σχεδίου των πελατών.
Τύπος | Αισθητήρας θερμοκρασίας NTC (θερμική αντίσταση) |
Σειρά θερμοκρασίας | -50℃ ~ +300℃ Προσαρμοσμένος |
Accurancy | 1% 5% 10% |
RT (25℃) | 1K 2K 2.2k 2.7k 3K 5K 7K 8K 12K 15K 20K 25K 30K 40K 47K 50K 60K 70K 100K 200K 230K 250K 470K 500K 1000K Προσαρμοσμένος |
Αξία Β | 3274 3435 3470 3928 3950 3977 4100 4200 4400 Προσαρμοσμένος |
Υλικό ελέγχων | Ανοξείδωτο SS304 αργίλιο χαλκός πλαστικό εποξικός γυαλί |
Εγκατάσταση | Βαλμένος φλάντζα Επιφάνεια Περασμένος κλωστή Πλαστικό Κατ' ευθείαν Ταινία Προσαρμοσμένος |
Υλικό καλωδίων | Θερμότητα - shrinkable σωλήνας Σωλήνας PVC σωλήνας ίνας υάλου τεφλόν σωλήνας |
Συνδετήρας | Molex JST Dupont CWB CJT Τύπος του U Προσαρμοσμένος |
Στεγανοποιήστε | IP67 IP68 |
Πλεονεκτήματα και χαρακτηριστικά του αυτόματου αισθητήρα θερμοκρασίας
Δοκιμή αξιοπιστίας
| Στοιχείο δοκιμής | Πρότυπα δοκιμής | Μέθοδος δοκιμής | Απαιτήσεις απόδοσης |
| Μηά αντίσταση δύναμης | IEC 60539-1 | Βυθίστε τα δείγματα στο σταθερό λουτρό θερμοκρασίας σε 25℃±0.005℃, σταθερή αντίσταση δοκιμής | Αντίσταση tol ±1% |
| Αξία Β | Iec60539-1 | Βυθίστε τα δείγματα στο σταθερό λουτρό θερμοκρασίας σε 25℃, 50℃ (ή 85℃), εξετάστε τη σταθερή αντίσταση, και υπολογίστε την αξία Β | Αντίσταση tol ±1% |
| Ελεύθερη πτώση | Iec60068-2-32 | Ύψος πτώσης: 1.5±0.1m, επιφάνεια: Τσιμέντο, 1 χρόνος | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Μόνωση | Iec60539-1 | 500V πίεση στην αντίσταση μόνωσης δοκιμής κοχυλιών μόνωσης | >500MOhm |
| Αντισταθείτε την τάση | Iec60539-1 | Αντισταθείτε την τάση: 1500V/AC, ρεύμα διαρροής: 2mA μόνιμος: 60sec | Καμία προφανής ζημία |
| Ένταση | Iec60068-2-21 | Τραβήγματος ταχύτητα στο τέλος, F>4.0KG (που ζητείται ομοιόμορφη από τον πελάτη) | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Δόνηση | Q/HBm 108-94 | Συχνότητα δοκιμής: 10~500Hz, ταλάντευση: επιτάχυνση 1.2mm: 30m/s2 κατεύθυνση Χ, Υ, χρόνος Ζ: 8Hour/direction | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Σταθερές υγρασία και θερμότητα | Iec60068-2-78 | Temp: 40±2℃ υγρασία: 92-95%RH χρόνος: 1000 ± 24 ώρες | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Θερμική χρονική σταθερά | Ec60539-1 | Βυθίστε στο νερό 25℃, μετά από τη θερμική ισορροπία, βυθίστε σε 85℃, η αντίσταση φθάνει 63,2%, υπολογίζει το συνολικό χρόνο | <10 sec=""> |
| Υψηλής θερμοκρασίας αποθήκευση | Iec60068-2 | Temp: 125℃±5℃ χρόνος: 1000 ± 24 ώρες | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Κρύος και θερμικός κλονισμός | Iec60068-2-14 | -40℃~+125℃ T1: 30min το κύκλος ζωών: 1000 | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Πείραμα κτύπου | Iec60068-2-77 | Επιτάχυνση: 250m/s2 σφυγμός που διαρκεί: 6ms χρόνοι κτύπου: Χρόνος αποκατάστασης 1000: 2 ώρα | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Αποθήκευση χαμηλής θερμοκρασίας | Iec60068-2-1 | Temp: 40±2℃ χρόνος: 1000 ± 24 ώρες | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Αλατισμένος ψεκασμός | Iec60068-2-11 | Temp: 35±2℃ ώρα συλλογής: 1.0mL~2.0mL χρόνος: καθορίστε ανά ως πραγματική απαίτηση | Καμία προφανής ζημία, R25△ R/R≤±1% |
