Λεπτομέρειες:
|
| Εφαρμογή: | Αυτοκίνητος, ιατρικός, ΣΧΑΡΑ, εγχώριες συσκευές κ.λπ. | Θεωρία: | Αισθητήρας αντίστασης |
|---|---|---|---|
| Σειρά θερμοκρασίας: | -50℃ ~ +300℃ | Προσαρμόστε: | παρέχετε τις υπηρεσίες δειγμάτων |
| Δείγμα: | Διαθέσιμος | Καλώδιο/καλώδιο: | PVC, σιλικόνη, FEP, μόνωση φίμπεργκλας, άλλη |
| Τύπος συσκευασίας: | Μέσω της τρύπας | Ανοχή αντίστασης:: | ± 0,5% ± 1% ± 2% ± 3% ± 5% |
| Επισημαίνω: | Αδιάβροχος αισθητήρας θερμοκρασίας NTC,Αισθητήρας θερμοκρασίας CQC NTC,Αισθητήρας θερμικών αντιστάσεων NTC |
||

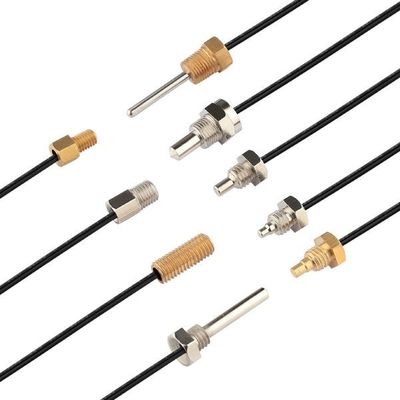

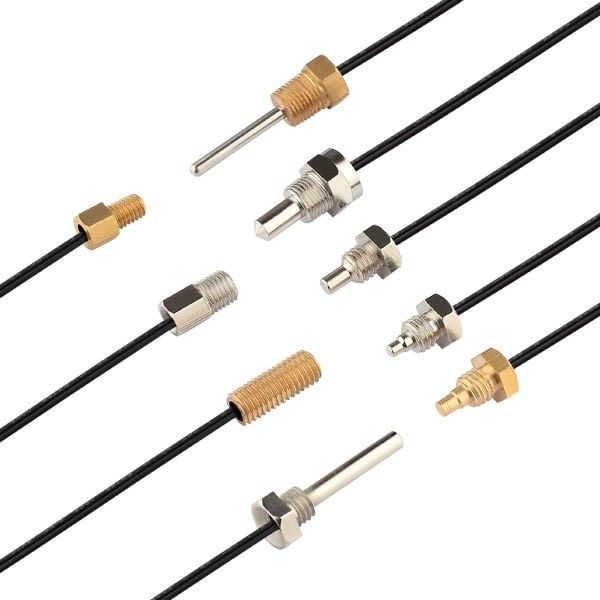

Η αδιάβροχη διαδικασία ενθυλάκωσης διπλός-στρώματος αισθητήρων θερμοκρασίας NTC έχει την καλά μόνωση και Sealin
Η λειτουργούντα θερμοκρασία και το περιβάλλον του αισθητήρα θερμοκρασίας NTC εξαρτώνται από τη συγκεκριμένη απόδοση του καλωδίου της βασικών στοιχείων και μολύβδου:
►Διαφορετική θερμική αντίσταση NTC που χρησιμοποιεί στους αισθητήρες θερμοκρασίας NTC με την ακόλουθη διαφορετική λειτουργούσα θερμοκρασία:
Τσιπ ή MF52A, MF51E, MF55: η θερμοκρασία αντιστέκεται στο βαθμό 125℃, η πραγματική θερμοκρασία αντιστέκεται στο βαθμό 150℃
MF58: η θερμοκρασία αντιστέκεται στο βαθμό 200℃, η πραγματική θερμοκρασία αντιστέκεται στο βαθμό 250℃
MF51: η θερμοκρασία αντιστέκεται στο βαθμό 200℃, η πραγματική θερμοκρασία αντιστέκεται στο βαθμό 250℃
Ειδικό MF51: η θερμοκρασία αντιστέκεται στο βαθμό 250℃, η πραγματική θερμοκρασία αντιστέκεται στο βαθμό 300℃
Weldless τσιπ: η θερμοκρασία αντιστέκεται στο βαθμό 450℃, η πραγματική θερμοκρασία αντιστέκεται στο βαθμό 500℃
►Λειτουργικό περιβάλλον
Στο περιβάλλον της υψηλής θερμοκρασίας, υψηλής humidty και υψηλής διάβρωσης, προτείνουμε να χρησιμοποιήσουμε σφραγισμένη τη γυαλί θερμική αντίσταση τύπων ως βασικό στοιχείο. Και ο τύπος MF51 θα είναι η καλύτερη θερμική αντίσταση NTC στο υψηλό περιβάλλον υγρασίας.
►Εκτιμήσεις σχεδίου και διαδικασία του αισθητήρα θερμοκρασίας:
1. Επιλέξτε τη μορφή που στο σχέδιο του πελάτη ή συγκεντρώστε τις απαιτήσεις, και επιβεβαιώστε τη θερμική αντίσταση.
2. Επιβεβαιώστε το στοιχείο θερμικών αντιστάσεων και άλλα υλικά σύμφωνα με την απαίτηση των πελατών
3. Επιλέξτε την κατάλληλη αντίσταση, την αξία Β και την ανοχή
4. Επιλέξτε την κατάλληλη moisture-proof και τεχνολογία μόνωσης για να καλύψετε την απαίτηση του πελάτη
5. Επιλέξτε την κατάλληλη δομή ενθυλάκωσης για να καλύψετε τις απαιτήσεις απόδοσης της μηχανικής αντίστασης κλονισμού
6. Καλύψτε τις ειδικές απαιτήσεις του πελάτη.
Χαρακτηριστικά γνωρίσματα
Αποδεδειγμένες σταθερότητα και αξιοπιστία,
Οικονομικώς αποδοτικές λύσεις
Ποικιλία του μετάλλου και των πλαστικών κατοικιών και της σωλήνωσης που σχεδιάζονται για τις συγκεκριμένες εφαρμογές
Σε δοχείο με τα διαφορετικά είδη ρητίνης για την καλή προστασία αισθητήρων
Διαθέσιμος με τα ειδικά είδη καλωδίων (καλώδια 2-πυρήνων ή προσαραγμένος με το PVC, τη σιλικόνη, το τεφλόν ή τη μόνωση Kynar, καλώδια με την οθόνη & άλλη), συνδετήρων και άλλων συνδέσεων
Παρέχει την καλή προστασία από τις περιβαλλοντικές συνθήκες
Αποδεδειγμένη δύναμη υψηλής τάσης και δυναμική δύναμη
Ευρύ φάσμα της αντίστασης/της θερμοκρασίας, χαρακτηριστικά
Σχεδιασμένος για τη μέτρηση, τον έλεγχο και την αποζημίωση θερμοκρασίας
Τύπος | Αισθητήρας θερμοκρασίας NTC (θερμική αντίσταση) |
Σειρά θερμοκρασίας | -50℃ ~ +300℃ Προσαρμοσμένος |
Accurancy | 1% 5% 10% |
RT (25℃) | 1K 2K 2.2k 2.7k 3K 5K 7K 8K 12K 15K 20K 25K 30K 40K 47K 50K 60K 70K 100K 200K 230K 250K 470K 500K 1000K Προσαρμοσμένος |
Αξία Β | 3274 3435 3470 3928 3950 3977 4100 4200 4400 Προσαρμοσμένος |
Υλικό ελέγχων | Ανοξείδωτο SS304 αργίλιο χαλκός πλαστικό εποξικός γυαλί |
Εγκατάσταση | Βαλμένος φλάντζα Επιφάνεια Περασμένος κλωστή Πλαστικό Κατ' ευθείαν Ταινία Προσαρμοσμένος |
Υλικό καλωδίων | Θερμότητα - shrinkable σωλήνας Σωλήνας PVC σωλήνας ίνας υάλου τεφλόν σωλήνας |
Συνδετήρας | Molex JST Dupont CWB CJT Τύπος του U Προσαρμοσμένος |
Στεγανοποιήστε | IP67 IP68 |
Πλεονεκτήματα και χαρακτηριστικά του αυτόματου αισθητήρα θερμοκρασίας
(Η υψηλότερη ανοχή μπορεί να είναι προσιτότητα ±0.02℃) (έτη ποσοστού ≤1 ‰ drif)
Δοκιμή αξιοπιστίας
| Στοιχείο δοκιμής | Πρότυπα δοκιμής | Μέθοδος δοκιμής | Απαιτήσεις απόδοσης |
| Μηά αντίσταση δύναμης | IEC 60539-1 | Βυθίστε τα δείγματα στο σταθερό λουτρό θερμοκρασίας σε 25℃±0.005℃, σταθερή αντίσταση δοκιμής | Αντίσταση tol ±1% |
| Αξία Β | Iec60539-1 | Βυθίστε τα δείγματα στο σταθερό λουτρό θερμοκρασίας σε 25℃, 50℃ (ή 85℃), εξετάστε τη σταθερή αντίσταση, και υπολογίστε την αξία Β | Αντίσταση tol ±1% |
| Ελεύθερη πτώση | Iec60068-2-32 | Ύψος πτώσης: 1.5±0.1m, επιφάνεια: Τσιμέντο, 1 χρόνος | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Μόνωση | Iec60539-1 | 500V πίεση στην αντίσταση μόνωσης δοκιμής κοχυλιών μόνωσης | >500MOhm |
| Αντισταθείτε την τάση | Iec60539-1 | Αντισταθείτε την τάση: 1500V/AC, ρεύμα διαρροής: 2mA μόνιμος: 60sec | Καμία προφανής ζημία |
| Ένταση | Iec60068-2-21 | Τραβήγματος ταχύτητα στο τέλος, F>4.0KG (που ζητείται ομοιόμορφη από τον πελάτη) | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Δόνηση | Q/HBm 108-94 | Συχνότητα δοκιμής: 10~500Hz, ταλάντευση: επιτάχυνση 1.2mm: 30m/s2 κατεύθυνση Χ, Υ, χρόνος Ζ: 8Hour/direction | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Σταθερές υγρασία και θερμότητα | Iec60068-2-78 | Temp: 40±2℃ υγρασία: 92-95%RH χρόνος: 1000 ± 24 ώρες | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Θερμική χρονική σταθερά | Ec60539-1 | Βυθίστε στο νερό 25℃, μετά από τη θερμική ισορροπία, βυθίστε σε 85℃, η αντίσταση φθάνει 63,2%, υπολογίζει το συνολικό χρόνο | <10 sec=""> |
| Υψηλής θερμοκρασίας αποθήκευση | Iec60068-2 | Temp: 125℃±5℃ χρόνος: 1000 ± 24 ώρες | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Κρύος και θερμικός κλονισμός | Iec60068-2-14 | -40℃~+125℃ T1: 30min το κύκλος ζωών: 1000 | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Πείραμα κτύπου | Iec60068-2-77 | Επιτάχυνση: 250m/s2 σφυγμός που διαρκεί: 6ms χρόνοι κτύπου: Χρόνος αποκατάστασης 1000: 2 ώρα | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Αποθήκευση χαμηλής θερμοκρασίας | Iec60068-2-1 | Temp: 40±2℃ χρόνος: 1000 ± 24 ώρες | Καμία προφανής ζημία, R25△ R/R≤±1% |
| Αλατισμένος ψεκασμός | Iec60068-2-11 | Temp: 35±2℃ ώρα συλλογής: 1.0mL~2.0mL χρόνος: καθορίστε ανά ως πραγματική απαίτηση | Καμία προφανής ζημία, R25△ R/R≤±1% |
