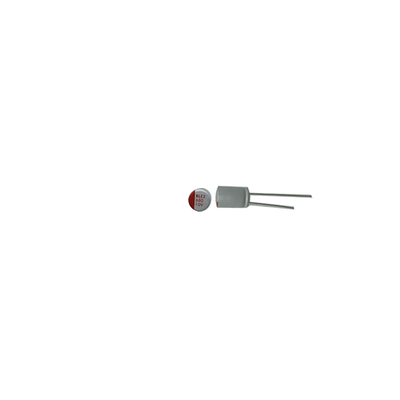

680UF10V Αλουμινίου Ηλεκτρολυτικοί Συσσωρευτές τύπου Smd Για Βιομηχανικά

Περιγραφή προϊόντος:

Ο ηλεκτρολυτικός πυκνωτής στερεού αλουμινίου είναι ένα συστατικό υψηλής ποιότητας σχεδιασμένο για διάφορες ηλεκτρονικές εφαρμογές. Γνωστή για την αξιοπιστία και την απόδοσή του, αυτός ο πυκνωτής προσφέρει εξαιρετικά χαρακτηριστικά για την ενίσχυση της λειτουργικότητας του κυκλώματος.

Με ρεύμα διαρροής 0,01CV ή 3μa, όποιο είναι μεγαλύτερο, αυτός ο σταθερός πυκνωτής αλουμινίου εξασφαλίζει αποτελεσματική λειτουργία και ελάχιστη απώλεια ισχύος. Αυτό το χαρακτηριστικό είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας του κυκλώματος και την πρόληψη της περιττής ενέργειας.

Η απόσταση μολύβδου των 2,5mm επιτρέπει την εύκολη εγκατάσταση και τη σύνδεση εντός των πλακών κυκλώματος. Αυτή η λειτουργία απόστασης παρέχει ευκολία κατά τη διάρκεια της διαδικασίας συναρμολόγησης, επιτρέποντας την ταχεία και ασφαλή τοποθέτηση του πυκνωτή στην καθορισμένη περιοχή.

Λειτουργώντας σε ένα εύρος ανοχής ± 20%, αυτός ο ηλεκτρολυτικός πυκνωτής αλουμινίου εγγυάται συνεπή απόδοση και ακριβή λειτουργικότητα. Η στενή ανοχή εξασφαλίζει ότι ο πυκνωτής λειτουργεί εντός συγκεκριμένων ορίων, συμβάλλοντας στη συνολική ακρίβεια του ηλεκτρονικού συστήματος.

Σχεδιασμένο για να αντέχει σε ακραίες συνθήκες, το εύρος θερμοκρασίας λειτουργίας των -55 ° C έως +105 ° C καθιστά αυτόν τον πυκνωτή κατάλληλο για ένα ευρύ φάσμα περιβάλλοντος. Είτε εκτίθεται σε θερμοκρασίες κατάψυξης είτε σε υψηλή θερμοκρασία, αυτός ο πυκνωτής ηλεκτρολυτών αλουμινίου διατηρεί την απόδοση και την αξιοπιστία του, εξασφαλίζοντας τη σταθερότητα σε διαφορετικές συνθήκες λειτουργίας.

Με μια βαθμολογία τάσης 50V, αυτός ο πυκνωτής μπορεί να χειριστεί με ευκολία τα μέτρια επίπεδα τάσης, καθιστώντας το κατάλληλο για διάφορες ηλεκτρονικές εφαρμογές που απαιτούν αξιόπιστες δυνατότητες αποθήκευσης ενέργειας και εκκένωσης. Η βαθμολογία τάσης εξασφαλίζει ότι ο πυκνωτής μπορεί να λειτουργήσει με ασφάλεια και αποτελεσματικά εντός των καθορισμένων ορίων του.

Συνολικά, ο ηλεκτρολυτικός πυκνωτής στερεού αλουμινίου είναι ένα ευπροσάρμοστο και αξιόπιστο συστατικό που προσφέρει ανώτερη απόδοση και ανθεκτικότητα. Τα προχωρημένα χαρακτηριστικά του, συμπεριλαμβανομένου του ρεύματος χαμηλού διαρροής, της βέλτιστης απόστασης μολύβδου, της στενής ανοχής, της ευρείας λειτουργίας θερμοκρασίας και της κατάλληλης βαθμολογίας τάσης, καθιστούν την ιδανική επιλογή για απαιτητικά ηλεκτρονικά έργα και εφαρμογές.

Χαρακτηριστικά:

• Όνομα προϊόντος: ηλεκτρολυτικός πυκνωτής στερεού αλουμινίου
• Χωρητικότητα: 1UF
• Τύπος τοποθέτησης: επιφανειακή βάση
• Διαστάσεις: 6.3mm x 5.4mm
• Βαθμολογία τάσης: 50V
• Ρεύμα διαρροής: 0,01cv ή 3μa, όποιο από τα δύο είναι μεγαλύτερο

Τεχνικές παράμετροι:

Εφαρμογές:

Το καπάκι Elec αλουμινίου SLFCF είναι ένας ηλεκτρολυτικός πυκνωτής υψηλής ποιότητας στερεού αλουμινίου σχεδιασμένο για διάφορες εφαρμογές όπου απαιτείται αξιόπιστος και μακροχρόνιος πυκνωτής. Με τη μοναδική πόλωση του, αυτό το συμπαγές καπάκι είναι ιδανικό για κυκλώματα όπου απαιτείται συγκεκριμένη κατεύθυνση τάσης.

Ένα από τα βασικά χαρακτηριστικά αυτού του πυκνωτή ηλεκτρολυτών στερεών αλουμινίου είναι η εντυπωσιακή βαθμολογία ρεύματος του 4.2A, καθιστώντας την κατάλληλη για εφαρμογές με κυμαινόμενα φορτία ρεύματος. Αυτό το χαρακτηριστικό εξασφαλίζει σταθερή και ομαλή λειτουργία ακόμη και σε δυναμικά ηλεκτρικά συστήματα.

Η μακρά διάρκεια ζωής των 2000 ωρών στους 105 ° C καθιστά τον πυκνωτή SLFCF μια ανθεκτική επιλογή για έργα που απαιτούν εκτεταμένες ώρες λειτουργίας ή περιβάλλοντα υψηλής θερμοκρασίας. Αυτή η αξιοπιστία είναι απαραίτητη για τα κρίσιμα συστήματα όπου η αποτυχία των εξαρτημάτων δεν αποτελεί επιλογή.

Με μια απόσταση μολύβδου 2,5mm, αυτό το στερεό CAP AL προσφέρει εύκολη ενσωμάτωση σε διάφορες διατάξεις κυκλώματος, παρέχοντας ευελιξία στις διαδικασίες σχεδιασμού και συναρμολόγησης. Η βέλτιστη απόσταση μολύβδου απλοποιεί την εγκατάσταση και τη συντήρηση, την εξοικονόμηση χρόνου και την προσπάθεια κατά τη διάρκεια της παραγωγής.

Επιπλέον, το χαμηλό ρεύμα διαρροής 0,01CV ή 3μa, όποιο είναι μεγαλύτερο, εξασφαλίζει αποτελεσματική χρήση ενέργειας και αποτρέπει την περιττή απώλεια ισχύος. Αυτή η λειτουργία είναι ζωτικής σημασίας για τις εφαρμογές όπου η απόδοση ισχύος αποτελεί προτεραιότητα, όπως σε ευαίσθητα στην ενέργεια ηλεκτρονικά ή συσκευές με μπαταρία.

Το καπάκι Elec αλουμινίου SLFCF είναι κατάλληλο για ένα ευρύ φάσμα περιπτώσεων και σεναρίων, συμπεριλαμβανομένων βιομηχανικών αυτοματισμών, τροφοδοσίας, ηλεκτρονικών αυτοκινήτων, τηλεπικοινωνιών και άλλων. Η ισχυρή κατασκευή και η αξιόπιστη απόδοση του καθιστούν μια ευπροσάρμοστη επιλογή για απαιτητικές εφαρμογές που απαιτούν υψηλής ποιότητας στερεό ηλεκτρολυτικό πυκνωτή αλουμινίου.

Προσαρμογή:

Υπηρεσίες προσαρμογής προϊόντων για τον ηλεκτρολυτικό πυκνωτή στερεού αλουμινίου:

Επωνυμία: SLFCF

Απόσταση μολύβδου: 2,5 χιλιοστά

Ρεύμα κυματισμού: 4.2A

Διαστάσεις: 6.3mm x 5.4mm

Τύπος τοποθέτησης: επιφανειακή βάση

Ανοχή: ± 20%

Λέξεις -κλειδιά: αλουμίνιο στερεός πυκνωτής ηλεκτρολύτη, πυκνωτής στερεού αλουμινίου, πυκνωτής ηλεκτρολύτη αλουμινίου

Υποστήριξη και Υπηρεσίες:

Η τεχνική υποστήριξη και οι υπηρεσίες του προϊόντος μας για τον ηλεκτρολυτικό πυκνωτή στερεού αλουμινίου περιλαμβάνουν:

- Βοήθεια εμπειρογνωμόνων με την εγκατάσταση και τη χρήση προϊόντων

- Αντιμετώπιση προβλημάτων καθοδήγησης για τυχόν προβλήματα που αντιμετωπίστηκαν

- Πρόσβαση σε λεπτομερείς προδιαγραφές προϊόντων και φύλλα δεδομένων

- Συστάσεις για βέλτιστη απόδοση προϊόντων

- Πληροφορίες εγγύησης και βοήθεια με επιστροφές ή ανταλλαγές

- Ενημερώσεις σχετικά με τις εξελίξεις και τις βελτιώσεις του προϊόντος

Συσκευασία και αποστολή:

Συσκευασία προϊόντων:

Κάθε ηλεκτρολυτικός πυκνωτής στερεού αλουμινίου συσκευάζεται προσεκτικά σε προστατευτικό πλαστικό δίσκο για να εξασφαλίσει ασφαλή μεταφορά και χειρισμό. Στη συνέχεια, ο δίσκος τοποθετείται σε ένα ανθεκτικό κουτί από χαρτόνι, το οποίο επισημαίνεται με πληροφορίες προϊόντων και οδηγίες χειρισμού.

Αποστολή:

Για τη ναυτιλία, οι ηλεκτρολυτικοί πυκνωτές στερεών αλουμινίου είναι ασφαλώς συσκευασμένοι σε ένα κιβώτιο αποστολής με υλικά μαξιλαριού για να αποτρέψουν τυχόν ζημιές κατά τη διάρκεια της διαμετακόμισης. Το πλαίσιο είναι σφραγισμένο και επισημασμένο με τις απαραίτητες πληροφορίες αποστολής, συμπεριλαμβανομένης της διεύθυνσης του παραλήπτη και του αριθμού παρακολούθησης για εύκολη παρακολούθηση της αποστολής.

Προδιαγραφή σειράς AP-CON MRPE


1. Εφαρμογή

Αυτή η προδιαγραφή καθορίζεται σε αγώγιμους ηλεκτρολυτικούς ηλεκτρολυτικούς πολυμερούς αλουμινίου της σειράς PE.

2. Σύνθεση αριθμού εξαρτήματος

6R3 MRPE221M0606

Ονομαστική Τάση Σειρά Σειρά Κωδικής Χωρητικότητας Ανοχή Ανοχή Κωδικός Ειδικός Κωδικός

2. 1 Ονομαστικός κωδικός τάσης

Πίνακας 1 Ονομαστική τάση και τάσης κύματος

2,2 κωδικός χωρητικότητας

Τίνα le 2 Τιμή χωρητικότητα

2.3 Κωδικός ανοχής χωρητικότητας
Πίνακας 3 Ανοχή χωρητικότητας

Κωδικός ανοχής στο καπάκι	Ανοχή στο καπάκι
M	20%

2,4 Κωδικός μεγέθους
Ta le 4 διάσταση των πυκνωτών τύπου RA IAL


3. Βαθμολογία

3. 1 Κατηγορία Εύρος θερμοκρασίας -55 έως +105 oC

3.2 Τάση κύματος

Ονομαστική τάση * 1.15

3.3 Ονομαστικό ρεύμα κυματισμού

Το ονομαστικό ρεύμα κυματισμού πρέπει να είναι σύμφωνο με τη λίστα τυπικών αξιολογήσεων. Αυτά τα ρεύματα είναι τιμές RMS του ημιτονοειδούς κύματος 100kHz στα 105 oC.

Η μέθοδος ηλεκτρικής και μηχανικής απόδοσης και δοκιμής

4. 1 Κατάσταση μέτρησης

Κάθε μέτρηση πρέπει να διεξάγεται σε θερμοκρασία 15 έως 35 oC και σχετική υγρασία 45 έως 85%. Επιπλέον, αυτές οι μετρήσεις πρέπει κατά προτίμηση να διεξάγονται σε θερμοκρασία 20 土 2 oC και σχετική υγρασία 60 έως 70%, ενώ οι πυκνωτές πρέπει να διατηρούνται αρκετός χρόνος στη θερμοκρασία μέτρησης.

4.2 θεραπεία τάσης

Εάν το ρεύμα διαρροής είναι αμφίβολο, μετρήστε το μετά την εκτέλεση της θεραπείας τάσης, η οποία πρέπει να περιέχει τα ακόλουθα βήματα:

(1) Εφαρμοσμένη τάση ονομαστικής DC στους πυκνωτές για 60 λεπτά στα 105 土 2 oc.

(2) Ψύχεται σε θερμοκρασία δωματίου με τάση εφαρμογής.

(3) Απελευθερώθηκε μέσω αντίστασης περίπου 1Ω/v.

4.3 Ηλεκτρική απόδοση

4.3. 1 ανοχή στην ονομαστική χωρητικότητα

Η ονομαστική χωρητικότητα πρέπει να πληροί εντός -20% έως +20% (m) ανοχή έναντι της ονομαστικής χωρητικότητας που μετράται στα 120Hz 土 10% στα 20 土 2 oC.

4.3.2 ρεύμα διαρροής

Η τάση ονομαστικής DC πρέπει να εφαρμόζεται μεταξύ των τερματισμών καλωδίων της ανόδου και της καθόδου ενός πυκνωτή μέσω προστατευτικής αντίστασης 1kΩ και το ρεύμα διαρροής πρέπει να είναι μικρότερη ή ίση με την τιμή που παρατίθεται στον Πίνακα 5 μετά από 2 λεπτά με την τάση να φθάνει στην ονομαστική τιμή 20 土 2 oC.

Εάν η τιμή είναι αμφίβολη, μετρήστε το ρεύμα διαρροής μετά από επεξεργασία τάσης όπως περιγράφεται στην ενότητα 6.2.

4.3.3 εφαπτόμενη γωνία απώλειας (TanΔ)

Οι τιμές TANδ πρέπει να είναι μικρότερες ή ίσες με 0. 10 που μετράται σε 120Hz 土 10% στα 20 土 2 oC.

4.3.4 Αντίσταση ισοδύναμης σειράς (ESR)

Το ESR στα 100kHz που μετράται υπό τις ακόλουθες συνθήκες που αναφέρονται στον Πίνακα 8 πρέπει να είναι μικρότερη ή ίση με την τιμή στον Πίνακα 5.

4.3.5 σύνθετη αντίσταση σε υψηλή και χαμηλή θερμοκρασία

Η αντίσταση στα 100kHz στα -55 土 3 oC ή 105 土 2 oC πρέπει να πληροί τις τιμές που αναφέρονται στον Πίνακα 9.

  Πίνακας 9 Η αντίσταση σε χαμηλή ή υψηλή θερμοκρασία

4.4 Μηχανική απόδοση

4.4. 1 Τραβήξτε την αντοχή των τερματισμών καλωδίων μολύβδου

Με το σώμα ενός πυκνωτή σταθερό, το φορτίο που παρατίθεται στον Πίνακα 10 εφαρμόζεται στον τερματισμό του καλωδίου μολύβδου στην κατεύθυνση της απόσυρσης, σταδιακά μέχρι την καθορισμένη τιμή και διατηρείται για 10 土 1 δευτερόλεπτα. Μετά από αυτή τη δοκιμή, αυτός ο πυκνωτής δεν θα εμφανιστεί καμία μεταβολή ελαττωματικής χρήσης.

Τίνα le 10Τραβήξτε δύναμη λαγόλα του λιβάδι σύρμα τερματισμοί


  4.4.2 Αντοχή κάμψης των τερματισμών καλωδίων μολύβδου

Το φορτίο της αντοχής κάμψης που παρατίθεται στον Πίνακα 11 πρέπει να κρεμαστεί στο τέλος του τερματισμού του καλωδίου μολύβδου και το σώμα ενός πυκνωτή πρέπει να λυγίζει 90ο και να επιστρέφει στην αρχική του θέση. Η λειτουργία αυτή πρέπει να εκτελείται περίπου 2 έως 3 δευτερόλεπτα. Τότε το σώμα πρέπει να λυγίζεται 90 ° στην αντίθετη κατεύθυνση και να επιστρέψει στην αρχική του θέση με την ίδια ταχύτητα. Σε αυτή τη δοκιμή, αυτός ο πυκνωτής δεν θα εμφανιστεί καμία μεταβολή ελαττωματικής χρήσης.

Τίνα le 11Μπεν ενέκωση δύναμη λαγόλα του λιβάδι σύρμα τερματισμοί
