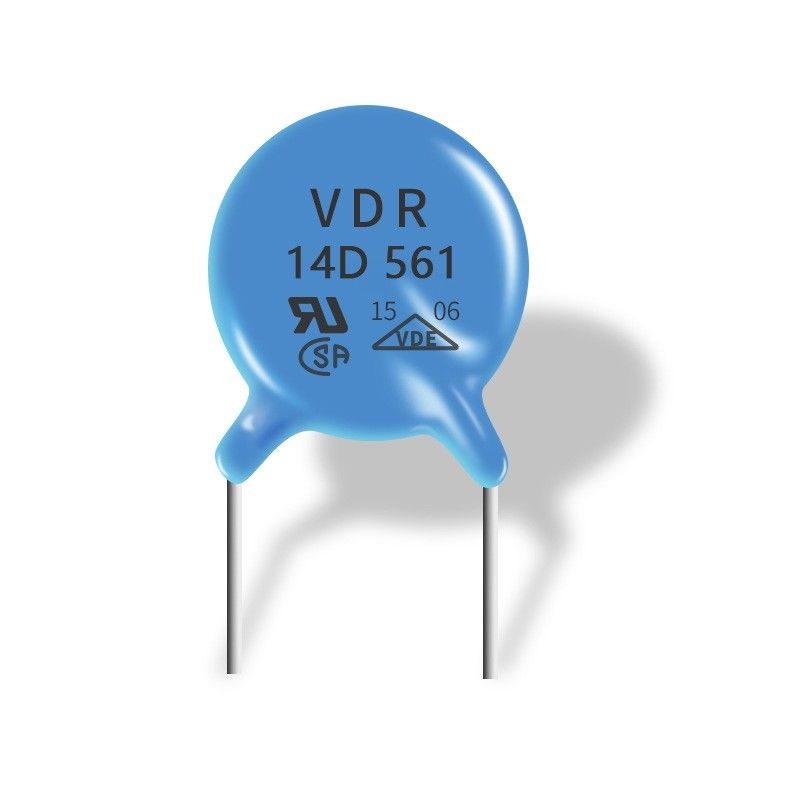

Βιομηχανικό Varistor οξειδίων ψευδάργυρου, Varistor 14D561k για τα ηλεκτρονικά συστατικά

Καμία ανεξάρτητη Varistor μεταλλικών οξειδίων 14D 561k γρήγορη απάντηση παροδικό Over-Voltage


Ηλεκτρικά χαρακτηριστικά

Varistors παραμένουν non-conductive κατά τη διάρκεια της κανονικής λειτουργίας. Σαν συσκευή τρόπου διακλαδώσεων, varistors χρησιμοποιούνται συχνά για να καταστείλουν τα κύματα τάσης γραμμών όταν η τάση σε τους υπολείμματα αρκετά κάτω από τη «τάση στερέωσής τους». Varistors μπορούν να αποτύχουν για δύο λόγους.

Οι καταστροφικές αποτυχίες έχουν εμφανιστεί λόγω των ανεπιτυχών προσπαθειών να περιοριστούν τα πολύ μεγάλα κύματα που προκαλούνται από τα γεγονότα όπως οι απεργίες αστραπής, όπου η ενέργεια που περιλαμβάνεται είναι πολλά μεγέθη υψηλότερα από varistor μπορεί να χειριστεί. Η επόμενη τρέχουσα ροή από τον αντίκτυπο θα μπορούσε να λειώσει, να καψει ή ακόμα και να ατμοποιήσει varistor. Αυτός ο θερμικός δραπέτης οφείλεται στην έλλειψη ομοιομορφίας στις συνδέσεις των μεμονωμένων ορίων σιταριού, που οδηγούν στην αποτυχία της κυρίαρχης τρέχουσας πορείας κάτω από τη θερμική πίεση όταν η ενέργεια στον παροδικό σφυγμό (που μετριέται συνήθως στα τζάουλ) είναι πάρα πολύ υψηλή (δηλ. υπερβαίνει σημαντικά το πηλίκο επεξεργασίας των «απόλυτων μέγιστων εκτιμήσεων»). Η δυνατότητα για την καταστροφική αποτυχία μπορεί να μειωθεί με να υπερτιμήσει ή να χρησιμοποιήσει ειδικά επιλεγμένο MOVs παράλληλα.

Η συσσωρευτική υποβάθμιση εμφανίζεται καθώς περισσότερα κύματα εμφανίζονται. Για ιστορικούς λόγους, πολύ MOVs ήταν, επιτρέποντας το συχνό πληθωρισμό που μειώνει επίσης την ικανότητα. Σε αυτήν την περίπτωση, varistor δεν είναι ορατά χαλασμένο και εμφανίζεται φαινομενικώς (καμία καταστροφική αποτυχία), αλλά δεν παρέχει πλέον την προστασία. Τελικά, πηγαίνει σε ένα βραχυκύκλωμα δεδομένου ότι η ενεργειακή απαλλαγή δημιουργεί μια αγώγιμη πορεία μέσω του οξειδίου.

Η κύρια παράμετρος που έχει επιπτώσεις στη διάρκεια ζωής varistor είναι η ενεργειακή (τζάουλ) εκτίμησή της. Η αύξηση του ενεργειακού επιπέδου αυξάνει τον αριθμό (ενός καθορισμένου μέγιστου μεγέθους) παροδικών σφυγμών που μπορεί να προσαρμόσει εκθετικά καθώς επίσης και το συσσωρευτικό ενεργειακό ποσό από τους στερεωμένους μικρότερους σφυγμούς. Όταν αυτοί οι σφυγμοί εμφανίζονται, η «τάση στερέωσης» που παρέχει κατά τη διάρκεια κάθε γεγονότος μειώνεται, και varistor θεωρείται γενικά λειτουργικά υποβιβασμένου όταν η «αλλάζει τάση στερέωσής της» από 10%. Τα διαγράμματα υπολογιζόμενης διάρκειας ζωής του κατασκευαστή περιλαμβάνουν το ρεύμα, τη δριμύτητα, και τον αριθμό επιβατών για την πρόβλεψη αποτυχίας βασισμένη στη συνολική ενέργεια που απελευθερώνεται κατά τη διάρκεια της ζωής του μέρους.

Στα καταναλωτικά ηλεκτρονικά, ειδικά προστάτες κύματος, varistors MOV χρησιμοποιούμενα είναι αρκετά μικρά ότι θα αποτύχουν τελικά. Άλλες εφαρμογές, όπως η μετάδοση δύναμης, χρησιμοποιούν VDRs των διαφορετικών δομών στις πολλαπλάσιες διαμορφώσεις, που σχεδιάζεται για τα μακρά ζωή.

Προδιαγραφές:



Αριθμός μερών	Vac (Β)	Vdc (Β)	V1mA (Β)	IP (Α)	Vc (Β)	Ι (Α) πρότυπα	Ι (Α) υψηλό κύμα	(J) πρότυπα	(J) υψηλό κύμα	Εκτιμημένη δύναμη (W)	Το C@1KHz (pf)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2.1	3.0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2.5	5.0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3.0	6.0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4.0	7.0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4.6	9.0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5.5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7.0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8.2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
