Λεπτομέρειες:
|
| Χαρακτηριστικό γνώρισμα: | Γρήγορα αποκριμένος παροδικό over-voltage | Εφαρμογή: | Ηλεκτρονικά συστατικά |
|---|---|---|---|
| λέξη κλειδί: | Varistor MOV | Λειτουργούσα θερμοκρασία: | -40℃ ~ +125℃ |
| Υλικό: | Οξείδιο ψευδάργυρου | Διαθέσιμα μέσα: | φύλλο δεδομένων, Φωτογραφία |
| Επισημαίνω: | Varistor 10D561k δίσκων,10D561k Varistor |
||

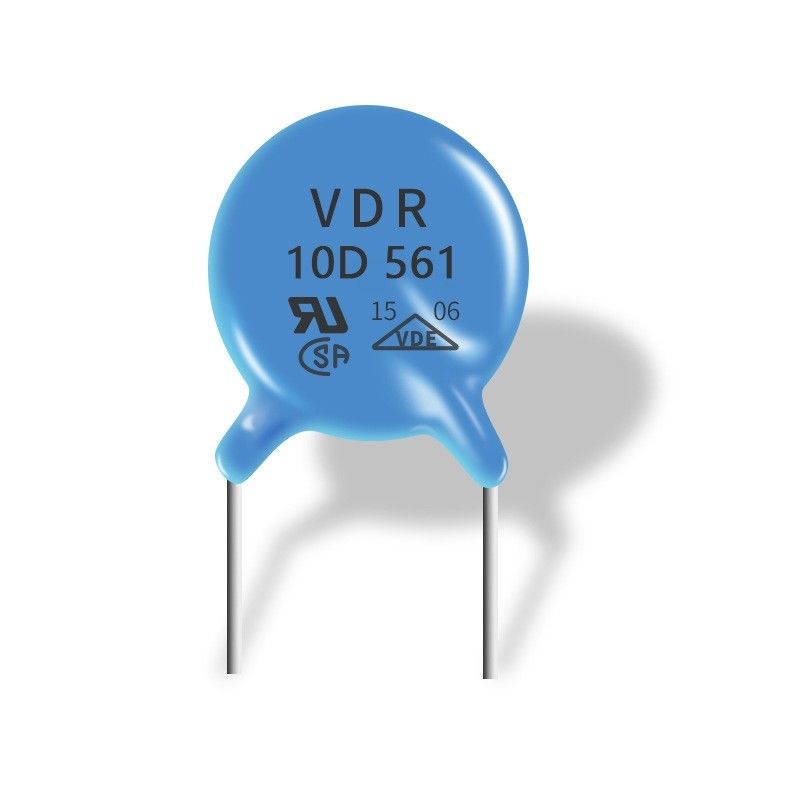

Γρήγορη Varistor μεταλλικών οξειδίων απάντησης 10D 561k χαμηλή αναλογία στερέωσης και κανένας ακόλουθος-επάνω τρέχων
Varistors μεταλλικών οξειδίων είναι βασικές συσκευές προστασίας για τη δύναμη και τα ηλεκτρονικά συστήματα, άμεσα καθοριστικός την ασφάλεια και την αξιοπιστία της λειτουργίας συστημάτων. Αυτό το βιβλίο εισάγει συστηματικά τη βασική έρευνα, τη διαδικασία προετοιμασιών, τον κανονισμό απόδοσης και την πρόοδο εφαρμογής varistors όπως το οξείδιο ψευδάργυρου, συμπεριλαμβανομένης της διεξαγωγής και του μηχανισμού γήρανσης, των ηλεκτρικών χαρακτηριστικών μικροδομής, της δοκιμής μικροδομής και της ανάλυσης προσομοίωσης μικροδομής, υψηλή οξείδωση τάσης κλίσης χαμηλή υπόλοιπη η ερευνητική πρόοδος varistor της κεραμικής, οξείδιο τιτανίου, οξείδιο κασσίτερου και άλλη varistor συστημάτων κεραμική, κ.λπ., έχει καθιερώσει το συσχετισμό μεταξύ των μικροδομικών χαρακτηριστικών και των μακροσκοπικών χαρακτηριστικών varistors
Ηλεκτρικά χαρακτηριστικά
Varistors παραμένουν non-conductive κατά τη διάρκεια της κανονικής λειτουργίας. Σαν συσκευή τρόπου διακλαδώσεων, varistors χρησιμοποιούνται συχνά για να καταστείλουν τα κύματα τάσης γραμμών όταν η τάση σε τους υπολείμματα αρκετά κάτω από τη «τάση στερέωσής τους». Varistors μπορούν να αποτύχουν για δύο λόγους.
Οι καταστροφικές αποτυχίες έχουν εμφανιστεί λόγω των ανεπιτυχών προσπαθειών να περιοριστούν τα πολύ μεγάλα κύματα που προκαλούνται από τα γεγονότα όπως οι απεργίες αστραπής, όπου η ενέργεια που περιλαμβάνεται είναι πολλά μεγέθη υψηλότερα από varistor μπορεί να χειριστεί. Η επόμενη τρέχουσα ροή από τον αντίκτυπο θα μπορούσε να λειώσει, να καψει ή ακόμα και να ατμοποιήσει varistor. Αυτός ο θερμικός δραπέτης οφείλεται στην έλλειψη ομοιομορφίας στις συνδέσεις των μεμονωμένων ορίων σιταριού, που οδηγούν στην αποτυχία της κυρίαρχης τρέχουσας πορείας κάτω από τη θερμική πίεση όταν η ενέργεια στον παροδικό σφυγμό (που μετριέται συνήθως στα τζάουλ) είναι πάρα πολύ υψηλή (δηλ. υπερβαίνει σημαντικά το πηλίκο επεξεργασίας των «απόλυτων μέγιστων εκτιμήσεων»). Η δυνατότητα για την καταστροφική αποτυχία μπορεί να μειωθεί με να υπερτιμήσει ή να χρησιμοποιήσει ειδικά επιλεγμένο MOVs παράλληλα.
| Αριθμός μερών | Ακτινωτός μέσω Varistor μεταλλικών οξειδίων τρυπών |
| Συσκευασία/μέγεθος κατασκευαστών | Δελτίο ελέγχου όπως κατωτέρω |
| Συσκευασία | Μαζική συσκευασία στην τσάντα |
| Εφαρμογή | Καταναλωτής, ιατρικός, βιομηχανικός |
| Θέση αποθεμάτων | Μεγάλη ποσότητα του έτοιμου αποθέματος |
| Ποιοτική εξουσιοδότηση | ISO9001: 2008 365 ημέρες |
Προδιαγραφές:
| Αριθμός μερών | Vac (Β) | Vdc (Β) | V1mA (Β) | IP (Α) | Vc (Β) | Ι (Α) πρότυπα | Ι (Α) υψηλό κύμα | (J) πρότυπα | (J) υψηλό κύμα | Εκτιμημένη δύναμη (W) | Το C@1KHz (pf) |
| 10D180K (J) | 11 | 14 | 18 (15-21.6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0,05 | 5600 |
| 10D220K (J) | 14 | 18 | 22 (19.5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0,05 | 4500 |
| 10D270K (J) | 17 | 22 | 27 (14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0,05 | 3700 |
| 10D330K (J) | 20 | 26 | 33 (29.5-36.5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0,05 | 3000 |
| 10D390K (J) | 25 | 31 | 39 (35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0,05 | 2400 |
| 10D470K (J) | 30 | 38 | 47 (42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0,05 | 2100 |
| 10D560K (J) | 35 | 45 | 56 (50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0,05 | 1800 |
| 10D680K (J) | 40 | 56 | 68 (61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0,05 | 1500 |
| 10D820K (J) | 50 | 65 | 82 (74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K (J) | 60 | 85 | 100 (90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K (J) | 75 | 100 | 120 (108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K (J) | 95 | 125 | 150 (135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K (J) | 115 | 150 | 180 (162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K (J) | 130 | 170 | 200 (180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K (J) | 140 | 180 | 220 (198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K (J) | 150 | 200 | 240 (216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K (J) | 175 | 225 | 270 (243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K (J) | 190 | 250 | 300 (270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K (J) | 210 | 275 | 330 (297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K (J) | 230 | 300 | 360 (324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K (J) | 250 | 320 | 390 (351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K (J) | 275 | 350 | 430 (387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K (J) | 300 | 385 | 470 (423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K (J) | 320 | 415 | 510 (459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K (J) | 350 | 460 | 560 (504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K (J) | 385 | 505 | 620 (558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K (J) | 420 | 560 | 680 (612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K (J) | 460 | 615 | 750 (675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K (J) | 485 | 640 | 780 (702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K (J) | 510 | 670 | 820 (738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K (J) | 550 | 745 | 910 (819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K (J) | 625 | 825 | 1000 (900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K (J) | 680 | 895 | 1100 (990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
