Λεπτομέρειες:
|
| Εφαρμογή: | Μικρό μέγεθος, υψηλή ισχύς, ισχυρή ικανότητα καταστολής του ρεύματος υπέρτασης | COEM ODM: | Ναι |
|---|---|---|---|
| Λειτουργούσα θερμοκρασία: | -40℃~200℃ | Προσαρμόστε: | παρέχετε τις υπηρεσίες δειγμάτων |
| Δείγμα: | Διαθέσιμος | Τεχνολογία: | Σύνθεση άνθρακα |
| Τύπος συσκευασίας: | Μέσω της τρύπας | Τύπος προμηθευτών: | Γνήσιος κατασκευαστής, ODM |
| Επισημαίνω: | Μικρός θερμικός αντιστάτης μεγέθους NTC,θερμικός αντιστάτης 30D15 NTC,Θερμική αντίσταση τύπων NTC |
||

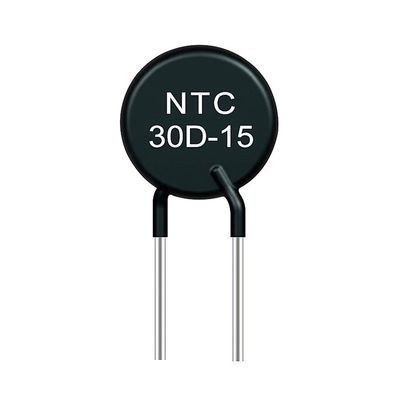

Ο μικρός θερμικός αντιστάτης μεγέθους 30D15 NTC έχει την άριστη αντίσταση Solderability και ύλης συγκολλήσεως
Το NTCs είναι φαινόμενα και υλικά θερμικών αντιστάσεων με έναν αρνητικό συντελεστή θερμοκρασίας, όπου η αντίσταση μειώνεται εκθετικά με την αυξανόμενη θερμοκρασία. Το υλικό είναι ένας ημιαγωγός κεραμικός, ο οποίος αποτελείται από δύο ή περισσότερα μεταλλικά οξείδια όπως το μαγγάνιο, ο χαλκός, το πυρίτιο, το κοβάλτιο, ο σίδηρος, το νικέλιο, ο ψευδάργυρος, κ.λπ., μετά από πλήρως να αναμίξει, να φορμαρίσει, και να συμπυκνώσει. Μπορεί να γίνει σε μια θερμική αντίσταση με έναν αρνητικό συντελεστή θερμοκρασίας. Η ειδική αντίσταση και οι υλικές σταθερές της ποικίλλουν με την υλική σύνθεση, τη συμπυκνώνοντας ατμόσφαιρα, τη θερμοκρασία συμπύκνωσης και το δομικό κράτος. Αυτή τη στιγμή, υπάρχουν υλικά θερμικών αντιστάσεων μη-οξειδίων NTC όπως το καρβίδιο του πυριτίου, το σεληνίδιο κασσίτερου, και το νιτρίδιο τανταλίου. Η ανάπτυξη της θερμικής αντίστασης NTC έχει περάσει από μια μακροχρόνια διαδικασία. Το 1834, οι επιστήμονες ανακάλυψαν αρχικά τον αρνητικό συντελεστή θερμοκρασίας του ασημένιου σουλφιδίου. Το 1930, οι επιστήμονες ανακάλυψαν ότι το μονοσθενούς χαλκού οξείδιο και το οξείδιο χαλκού έχουν επίσης έναν αρνητικό συντελεστή θερμοκρασίας, και το εφάρμοσαν επιτυχώς στο κύκλωμα αποζημιώσεων θερμοκρασίας των οργάνων αεροπορίας. Στη συνέχεια, λόγω της συνεχούς ανάπτυξης της τεχνολογίας κρυσταλλολυχνιών, η έρευνα για τις θερμικές αντιστάσεις έχει σημειώσει επίσης μεγάλη πρόοδο. Οι θερμικές αντιστάσεις NTC αναπτύχθηκαν το 1960 και χρησιμοποιούνται ευρέως στους τομείς της μέτρησης θερμοκρασίας, του ελέγχου θερμοκρασίας και της αποζημίωσης θερμοκρασίας. Η σειρά μέτρησής της είναι γενικά -10°C σε +300°C, επίσης αρχικός από -200°C σε +10°C
Το κύριο πλεονέκτημα
1. Μικρό μέγεθος, κανένας μόλυβδος, γρήγορη ταχύτητα απάντησης, μικρός χώρος που καταλαμβάνεται από τον ηλεκτρονικό εξοπλισμό,
2. Χρησιμοποιώντας τη διαδικασία ηλεκτρολυτικής επιμετάλλωσης τρεις-στρώματος, έχει την άριστη αντίσταση solderability και ύλης συγκολλήσεως, κατάλληλη για τη συγκόλληση κυμάτων και τη συγκόλληση επανακυκλοφορίας, και κατάλληλος για τη μεγάλη ταχύτητα, επιφάνεια υψηλής πυκνότητας τοποθετήστε.
| πρότυπο | Εκτιμημένος μηά δύναμη | Max.steady Κρατικό ρεύμα (Α) | Υπόλοιπος Αντίσταση (Ω) | B25/85 (κ) | Χρόνος Themal Σταθερός | Διασκεδασμός |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0,108 | 2700 | ||
| τρισδιάστατος-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Τεχνική προδιαγραφή
Διάμετρος Φ40mm σώματος
| P/N | R25±20% (Ω) | Θερμικός ευαίσθητος δείκτης B±10% (Κ) | Ανώτατο σταθερό κράτος τρέχον Imax (Α) | Περ. Ρ ανώτατου τρέχοντος Rmax (Ω) | Ανώτατος διασκεδασμός Pmax δύναμης (W) | Θερμική χρονική σταθερά (mW/C) | Θερμικός χρόνος σταθερό (σ) | Ανώτατη ικανότητα ώθησης (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Διάμετρος Φ45mm σώματος
| P/N | R25±20% (Ω) | Θερμικός ευαίσθητος δείκτης B±10% (Κ) | Ανώτατο σταθερό κράτος τρέχον Imax (Α) | Περ. Ρ ανώτατου τρέχοντος Rmax (Ω) | Ανώτατος διασκεδασμός Pmax δύναμης (W) | Θερμική χρονική σταθερά (mW/C) | Θερμικός χρόνος σταθερό (σ) | Ανώτατη ικανότητα ώθησης (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Διάμετρος Φ50mm σώματος
| P/N | R25±20% (Ω) | Θερμικός ευαίσθητος δείκτης B±10% (Κ) | Ανώτατο σταθερό κράτος τρέχον Imax (Α) | Περ. Ρ ανώτατου τρέχοντος Rmax (Ω) | Ανώτατος διασκεδασμός Pmax δύναμης (W) | Θερμική χρονική σταθερά (mW/C) | Θερμικός χρόνος σταθερό (σ) | Ανώτατη ικανότητα ώθησης (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Διαδικασία προϊόντων
