Λεπτομέρειες:
|
| ΣΥΝΕΧΗΣ σπινθήρας-πέρα τάση: | 75~1000V | Μέγεθος: | 4,5mm*3,2mm |
|---|---|---|---|
| Προσαρμόστε: | παρέχετε τις υπηρεσίες δειγμάτων | λέξη κλειδί: | Εκφόρτισης αερίου σωλήνας |
| Δείγμα: | Διαθέσιμος | Χαρακτηριστικά γνωρίσματα: | Υψηλή τάση συγκράτησης. |
| Επισημαίνω: | Κεραμικοί σωλήνες απαλλαγής SMD,230XM κεραμικοί σωλήνες απαλλαγής |
||

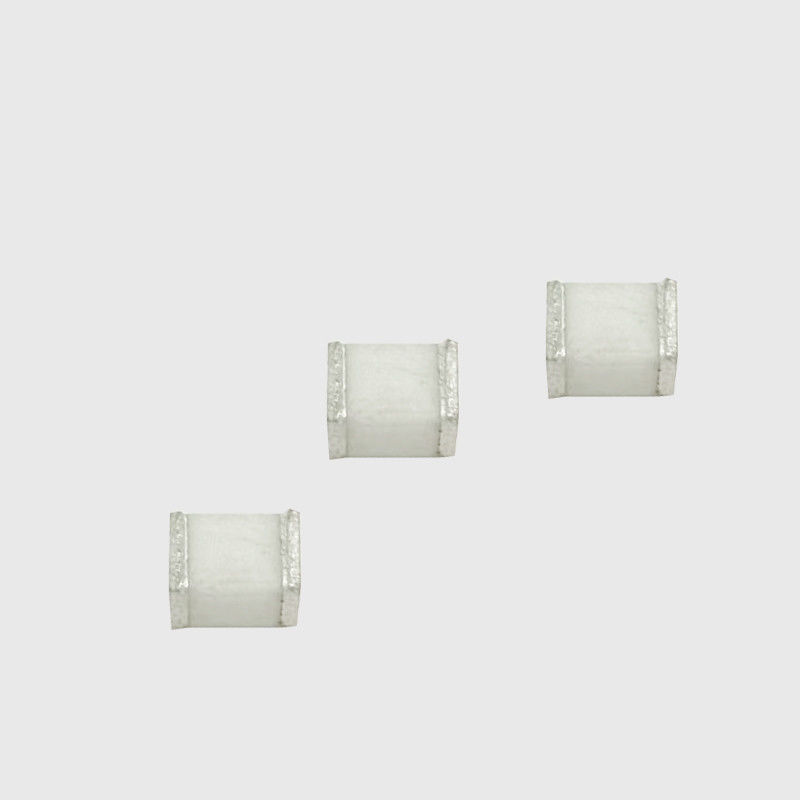

Σχεδιασμός Micro-Gap Σωλήνας εκκένωσης αερίου χαμηλής χωρητικότητας 4,5 mm*3,2 mm SMD 230XM για τροφοδοτικά
SMD 230XM.pdf
Ο σωλήνας εκκένωσης αερίου είναι ένα εξάρτημα αντικεραυνικής προστασίας τύπου κενού, το οποίο έχει χρησιμοποιηθεί ευρέως στην αντικεραυνική προστασία συστημάτων επικοινωνίας.Ο σωλήνας εκκένωσης χρησιμοποιείται συχνά στα πρώτα ή δύο πρώτα στάδια ενός κυκλώματος προστασίας πολλαπλών επιπέδων για την εκκένωση του στιγμιαίου υπερέντασης από κεραυνό και τον περιορισμό της υπέρτασης.Δεδομένου ότι η αντίσταση μόνωσης μεταξύ ηλεκτροδίων του σωλήνα εκκένωσης είναι μεγάλη και η παρασιτική χωρητικότητα είναι μικρή, δεν είναι κατάλληλος για υψηλή συχνότητα Η αντικεραυνική προστασία για γραμμές σήματος έχει σίγουρα πλεονεκτήματα.Τα κύρια μειονεκτήματα των χαρακτηριστικών προστασίας του σωλήνα εκκένωσης είναι ότι η χρονική καθυστέρηση εκφόρτισης είναι μεγάλη, η ευαισθησία δράσης δεν είναι ιδανική και είναι δύσκολο να καταστείλει αποτελεσματικά το κύμα κεραυνού με απότομη άνοδο της κεφαλής κύματος και υπάρχει πρόβλημα ελεύθερου τροχού στην αντικεραυνική προστασία του συστήματος ισχύος.
Οι συνήθως χρησιμοποιούμενοι σωλήνες εκκένωσης αερίου περιλαμβάνουν σωλήνες εκκένωσης δύο ηλεκτροδίων και σωλήνες εκκένωσης τριών ηλεκτροδίων.Τα περισσότερα από τα υλικά του κελύφους συσκευασίας είναι κεραμικά, επομένως ονομάζονται κεραμικοί σωλήνες εκκένωσης.
Αρχή επιλογής
(1) Η τάση εκκένωσης συνεχούς ρεύματος του σωλήνα εκκένωσης αερίου πρέπει να είναι υψηλότερη από τη μέγιστη τάση κατά την κανονική λειτουργία της γραμμής, ώστε να μην επηρεάζεται η κανονική λειτουργία της γραμμής.
(2) Η τάση παλμικής εκκένωσης του σωλήνα εκκένωσης αερίου πρέπει να είναι χαμηλότερη από την υψηλότερη τιμή στιγμιαίας τάσης που μπορεί να αντέξει η γραμμή, έτσι ώστε να διασφαλίζεται ότι ο σωλήνας εκκένωσης αερίου μπορεί να ανταποκρίνεται ταχύτερα από τη γραμμή σε περίπτωση στιγμιαίας υπέρτασης, και περιορίστε την υπέρταση σε ασφαλή τιμή εκ των προτέρων.
(3) Η τάση συγκράτησης του σωλήνα εκκένωσης αερίου πρέπει να είναι όσο το δυνατόν υψηλότερη.Μόλις εξαφανιστεί η υπέρταση, ο σωλήνας εκκένωσης αερίου μπορεί να σβήσει εγκαίρως χωρίς να επηρεαστεί η κανονική λειτουργία της γραμμής.
(4) Το καλώδιο γείωσης πρέπει να είναι όσο το δυνατόν πιο κοντό και αρκετά παχύ ώστε να διευκολύνει την εκκένωση παροδικών μεγάλων ρευμάτων.
(5) Εάν η υπέρταση διαρκέσει πολύ, ο σωλήνας εκκένωσης αερίου θα παράγει πολλή θερμότητα.Προκειμένου να αποφευχθεί ζημιά στον προστατευμένο εξοπλισμό λόγω υπερθέρμανσης, ο σωλήνας εκκένωσης αερίου θα πρέπει να είναι εξοπλισμένος με μια κάρτα προστασίας αστοχίας.Σήμερα, ορισμένα νέα προϊόντα σωλήνων εκκένωσης αερίου έχουν κάρτες ασφαλείς για αστοχία.
Χαρακτηριστικά
• Συμβατό με RoHS & HF
• Μέγεθος:4,5mm*3,2mm
• DC Spark-over τάση: 75~1000V
• Σταθερή τάση διακοπής.
• Υψηλή αντίσταση μόνωσης.
• Υψηλή τάση συγκράτησης.
• Μεγάλη απορροφητική ικανότητα μεταβατικού ρεύματος.
• Χαμηλή χωρητικότητα
• Σχεδιασμός Micro-Gap
Προτεινόμενες Εφαρμογές
• Εξοπλισμός επικοινωνίας • Εξοπλισμός CATV
• Εξοπλισμός δοκιμής
• Γραμμές δεδομένων
• Τροφοδοτικά
• Προστασία Telecom SLIC
• Τηλεπικοινωνίες
