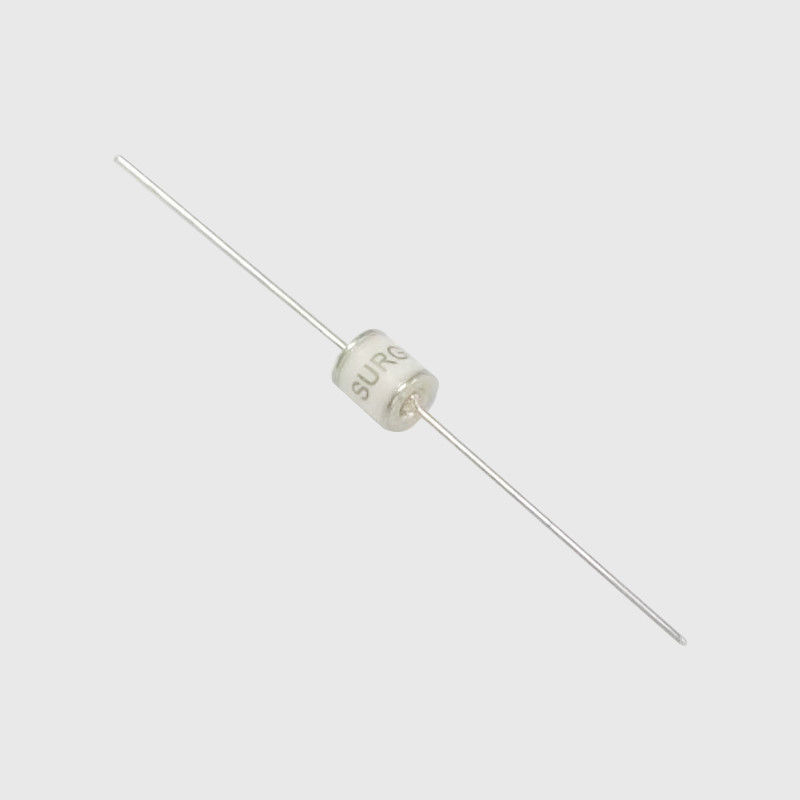

70V - 5000V δείγμα δομών σωλήνων SMD απαλλαγής γυαλιού διαθέσιμο

Χαμηλοί εκφόρτισης αερίου σωλήνες ικανότητας - σειρά RoHS & HF SX5 υποχωρητικά

SX5 0 - 230X SMDT.pdf


Δομή


Μερικοί εκφόρτισης αερίου σωλήνες χρησιμοποιούν το γυαλί ως κοχύλι ενθυλάκωσης του σωλήνα. Μερικοί χρησιμοποιούν επίσης την κεραμική ως κοχύλι συσκευασίας, και το σωλήνα απαλλαγής γεμίζουν με ένα αδρανές αέριο με τις σταθερές ηλεκτρικές ιδιότητες (όπως το αέριο αργού και νέου, κ.λπ.). Τα ηλεκτρόδια απαλλαγής του συνήθως χρησιμοποιημένου σωλήνα απαλλαγής είναι γενικά δύο ή τρία, και τα ηλεκτρόδια χωρίζονται από ένα αδρανές αέριο. Σύμφωνα με τον καθορισμό του αριθμού ηλεκτροδίων, ο σωλήνας απαλλαγής μπορεί να διαιρεθεί σε δύο-πόλο και τριπολικούς σωλήνες απαλλαγής.
Ο κεραμικός σωλήνας απαλλαγής διόδων αποτελείται από το καθαρό ηλεκτρόδιο σιδήρου, το κράμα ΚΑΠ νικέλιο-χρώμιο-κοβαλτίου, τη συγκόλληση ΚΑΠ ασημένιος-χαλκού και το κεραμικό σώμα σωλήνων και άλλα κύρια συστατικά. Τα ηλεκτρόδια απαλλαγής στο σωλήνα είναι ντυμένα με τα ραδιενεργά οξείδια, και ο εσωτερικός τοίχος του σωλήνα είναι επίσης ντυμένος με τα ραδιενεργά στοιχεία για να βελτιώσει τα χαρακτηριστικά απαλλαγής. Το ηλεκτρόδιο απαλλαγής έχει κυρίως δύο δομές: ράβδος-διαμορφωμένος και κυπελοειδής. Στο σωλήνα απαλλαγής του ράβδος-διαμορφωμένου ηλεκτροδίου, μια κυλινδρική αντιθερμική ασπίδα εγκαθίσταται μεταξύ του ηλεκτροδίου και του τοίχου του σώματος σωλήνων. Η οθόνη θερμότητας μπορεί να κάνει την κεραμική θερμότητα σωμάτων σωλήνων να τείνει σε ομοιόμορφο, έτσι ώστε δεν θα υπάρξει καμία τοπική υπερθέρμανση και θα αναγκάσει το σωλήνα για να σπάσει. Το εσωτερικό της αντιθερμικής ασπίδας είναι επίσης ντυμένο με τα ραδιενεργά οξείδια για να μειώσει περαιτέρω τη διασπορά απαλλαγής. Στο σωλήνα απαλλαγής του κυπελοειδούς ηλεκτροδίου, το πλέγμα μολυβδαίνιου εγκαθίσταται στο στόμα του φλυτζανιού, και το στοιχείο καισίου εγκαθίσταται στο φλυτζάνι, το οποίο μειώνει επίσης τη διασπορά της απαλλαγής.
Ο τριών ηλεκτροδίων σωλήνας απαλλαγής αποτελείται επίσης από τα καθαρά ηλεκτρόδια σιδήρου, τα καλύμματα κραμάτων νικέλιο-χρώμιο-κοβαλτίου, τις κάψουλες συγκόλλησης ασημένιος-χαλκού, και τους κεραμικούς σωλήνες. Διαφορετικός από το σωλήνα απαλλαγής διόδων, ένας κύλινδρος κραμάτων νικέλιο-χρώμιο-κοβαλτίου προστίθεται στον τριών ηλεκτροδίων σωλήνα απαλλαγής ως τρίτος πόλος, δηλ., το επίγειο ηλεκτρόδιο.


Αρχή


Η αρχή εργασίας του σωλήνα απαλλαγής είναι απαλλαγή χάσματος αερίου. Όταν μια ορισμένη τάση εφαρμόζεται μεταξύ των δύο πόλων του σωλήνα απαλλαγής, ένα ανώμαλο ηλεκτρικό πεδίο παράγεται μεταξύ των ηλεκτροδίων: στο πλαίσιο της δράσης αυτού του ηλεκτρικού πεδίου, το αέριο στο σωλήνα αρχίζει να χωρίζει. Όταν η εφαρμοσμένη τάση αυξάνεται για να κάνει το χάσμα μεταξύ των ηλεκτροδίων όταν υπερβαίνει η δύναμη τομέων τη διηλεκτρική δύναμη του αερίου, το χάσμα μεταξύ των δύο πόλων θα αναλύσει από την απαλλαγή, και το αρχικό μονώνοντας κράτος θα μετασχηματιστεί σε ένα αγώγιμο κράτος. Μετά από τη διεξαγωγή, η τάση μεταξύ των δύο πόλων του σωλήνα απαλλαγής θα παραμείνει στο υπόλοιπο επίπεδο τάσης που καθορίζεται από το τόξο απαλλαγής. , αυτή η υπόλοιπη τάση είναι γενικά πολύ χαμηλή, έτσι ώστε ο ηλεκτρονικός εξοπλισμός που συνδέεται παράλληλα με το σωλήνα απαλλαγής προστατεύεται από overvoltage τη ζημία

Χαρακτηριστικά γνωρίσματα

1. RoHS & HF υποχωρητικά
2. Δομή SMD
3. ΣΥΝΕΧΗΣ σπινθήρας-πέρα τάση: 70~5000V 4. Χαμηλή ικανότητα
5. Αναγνώριση αντιπροσωπείας: UL
6. Λειτουργούσα θερμοκρασία: - αποθήκευση 30°C ~ +85°C
θερμοκρασία: - 40°C ~ +115°C


Όροι αποθήκευσης αποθηκών εμπορευμάτων των προϊόντων

· Όροι αποθήκευσης:
1. Θερμοκρασία αποθήκευσης: -10°C~+40°C
2. Σχετική υγρασία: ≤75%RH
3. Κρατήστε μακρυά από τη διαβρωτική ατμόσφαιρα και το φως του ήλιου. · Περίοδος αποθήκευσης: 1 έτος



Συνιστώμενες εφαρμογές

1. Καλωδιακό μόντεμ
2. xDSL
3. Μετασχηματιστής
4. Συσκευές τηλεόρασης
5. Προμηθευτής δύναμης
6. Καταναλωτικά ηλεκτρονικά
